• Seadet ei tohi ühendada pikendusjuhtme,
adapteri või varesepesa abil (tulekahjuoht).
Kontrollige, et maandus vastaks nõuetele ja
kehtivatele eeskirjadele.
• Toitekaabel tuleb paigutada nii, et see ei puu‐
tuks vastu mis tahes kuuma osa.
• Seadme vooluvõrku ühendamiseks kasutage
seadist, mis võimaldab seadme vooluvõrgust
eemaldada mitmepooluselise lahklülitiga, mille
lahutatud kontaktide vahemik on vähemalt 3
mm (nt automaatsed kaitselülitid, maalekke‐
kaitsmed või sulavkaitsmed).
• Ükski ühenduskaabli osa ei tohi kokku puutu‐
da üle 90°C temperatuuriga. Sinine neutraal‐
kaabel peab olema ühendatud klemmiplokiga,
mille tähis on "N". Pruun (või must) faasikaa‐
bel (klemmiploki kontaktis tähisega "L") peab
alati olema ühendatud voolu all oleva faasiga.
7.5 Ühenduskaabli vahetamine
Ühenduskaabli asendamiseks kasutage ainult
H05V2V2-F T90 või teist sama tüüpi kaablit.
Veenduge, et kaabli ristlõige vastab pingele ja
töötemperatuurile. Kollane/roheline maandusjuhe
peab olema ligikaudu 2 cm pikem kui pruun (või
must) faasijuhe.

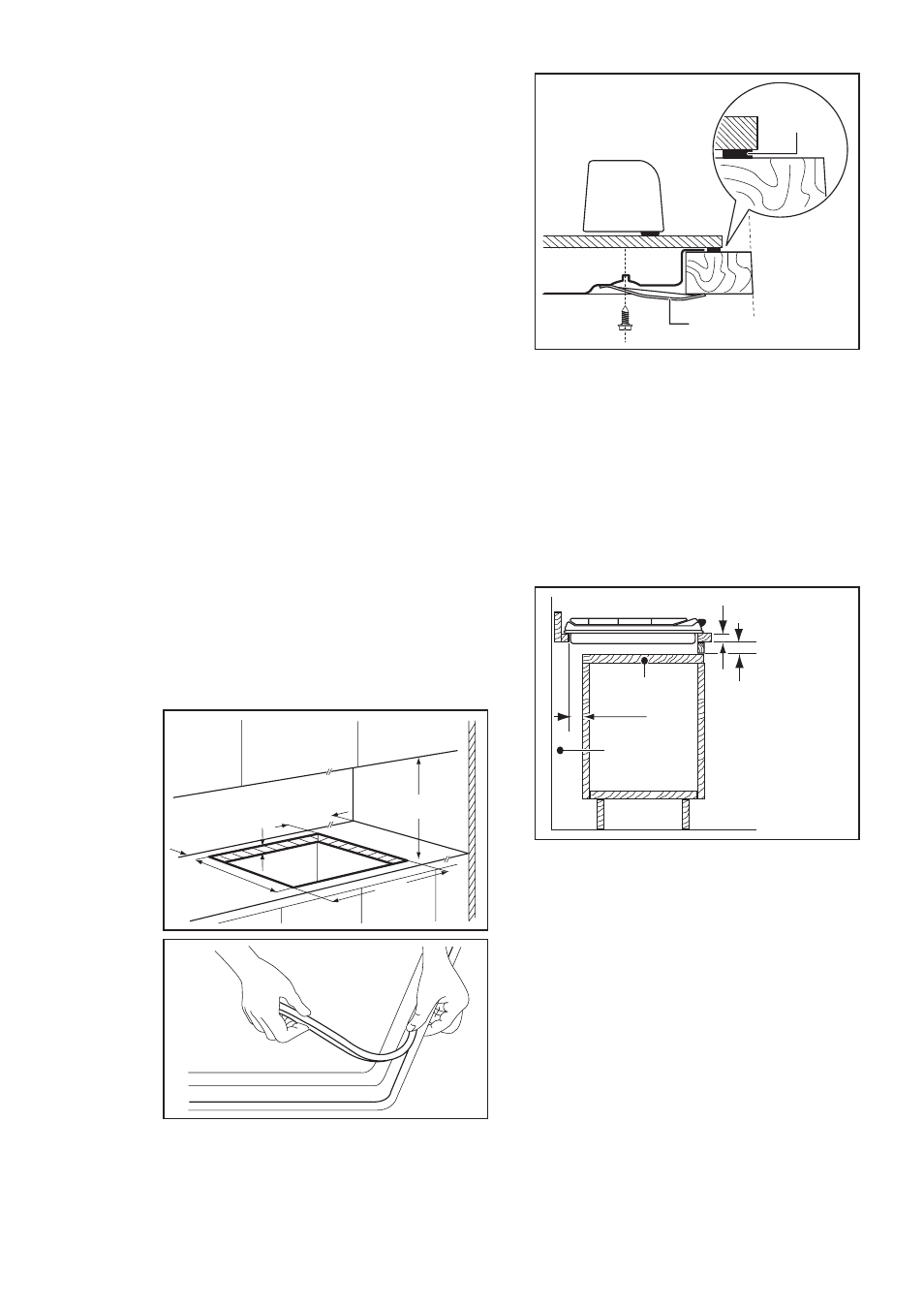

7.6 Paigutamine mööblisse
min.
55 mm
min.
650 mm
560 mm
480 mm
min.
100 mm
30 mm
B
A
A)
komplekti kuuluv tihend
B)
komplekti kuuluvad toed
7.7 Paigaldusvõimalused
Uksega köögikapp
Pliidi alla paigaldatavat plaati peab saama ker‐
gelt eemaldada ning see peab võimaldama hõlp‐
sat juurdepääsu tehnilise abi vajaduse korral.
min 20 mm
(max 150 mm)
30 mm
60 mm
B
A
A)
Eemaldatav plaat
B)
Vaba ruum ühenduste jaoks
