573
594
5
589
558
548 20
min. 550
min. 560
600
20
A B

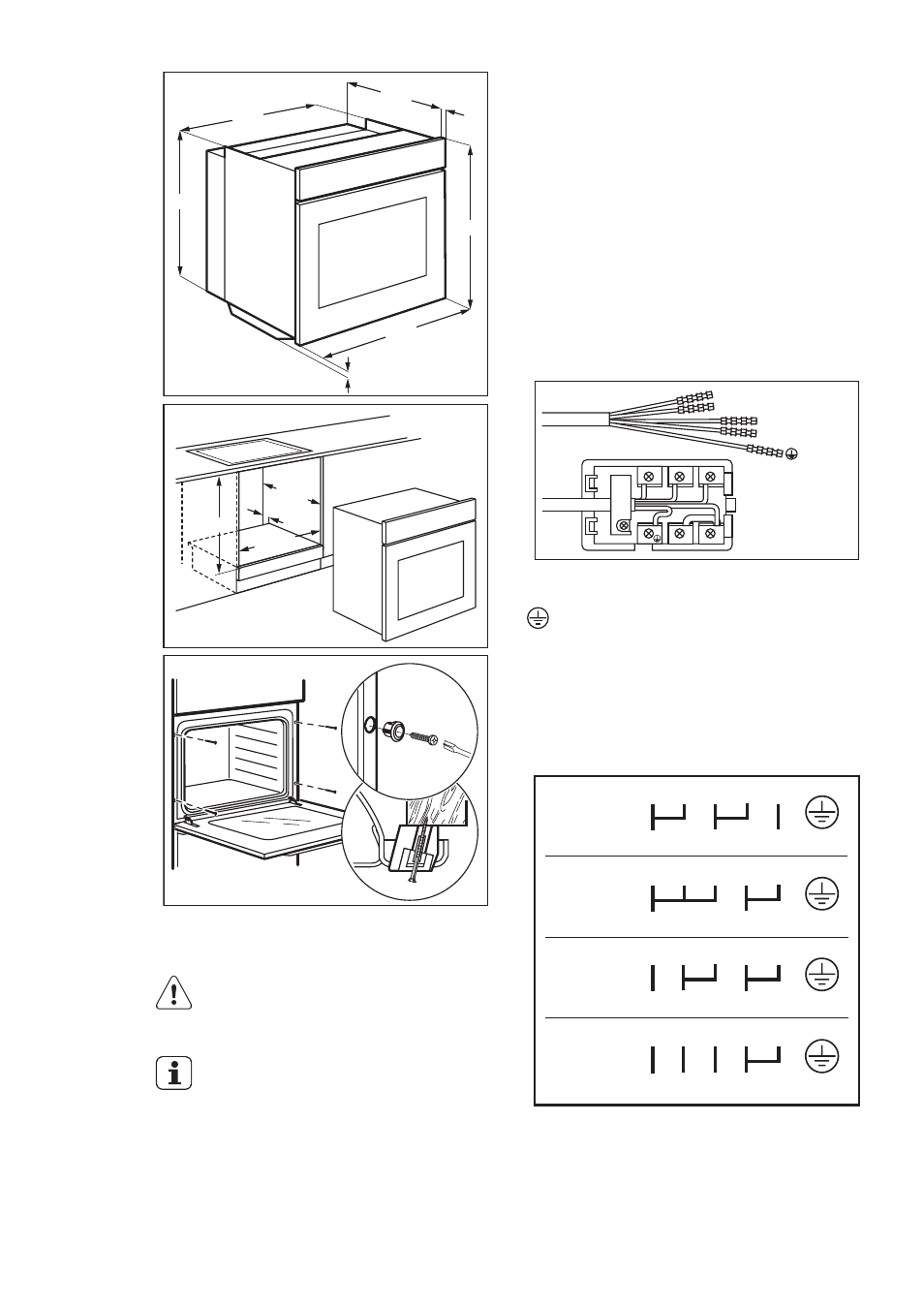

13.3 Электртоғына қосу
Назарыңызда болсын!
Электртоғына білікті маман ғана
қосуға тиіс.
"Қауіпсіздік ақпараты" тарауындағы
сақтық шаралары орындалмаса,
өндіруші жауапкершілік көтермейді.
Бұл құрылғы негізгі қуат сымымен немесе
негізгі ашамен жабдықталмаған.
13.4 Сым
Орнатуға немесе ауыстырғанда пайдалануға
болатын сымдардың түрлері: H07 RN-F, H05
RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90),
H05 BB-F.
Сымды техникалық ақпарат тақтайшасындағы
жалпы қуат мәніне қарап таңдаңыз.
13.5 Ағытпа тақтаны жалғау
Құрылғының алты полюсті ағытпа тақтасы
бар. Қосқыштар (көпірлер) бейтарап сымы
бар, 400 В үш фазада жұмыс істеуге
лайықталған.
1 = 45 mm
2 = 45 mm
3 = 60 mm
4 = 60 mm
= 70 mm
1 2 3
4
L 1 – 2 – 3 = фаза сымдары
N 4 = бейтарап сым
= жерге қосылатын сым
Егер желінің кернеуі басқа болса, ағытпа
тақтадағы қосқыштарды қайта реттеп
орнатыңыз (төменде берілген қосылым
сызбасын қараңыз). Жерге қосылатын сымды
ағытпаға жалғаңыз. Қуат сымын ағытпаға
қосып болғаннан кейін, оны қапсырмамен
бекітіңіз.
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
1 2 3 4 5
230V 3~
230V 1~
400V 2N~
400V 3N~
L1
L1 N
L2
L1 N
N
L2
L3
L1 L2 L3
PE
PE
PE
PE
ҚАЗАҚ 25
