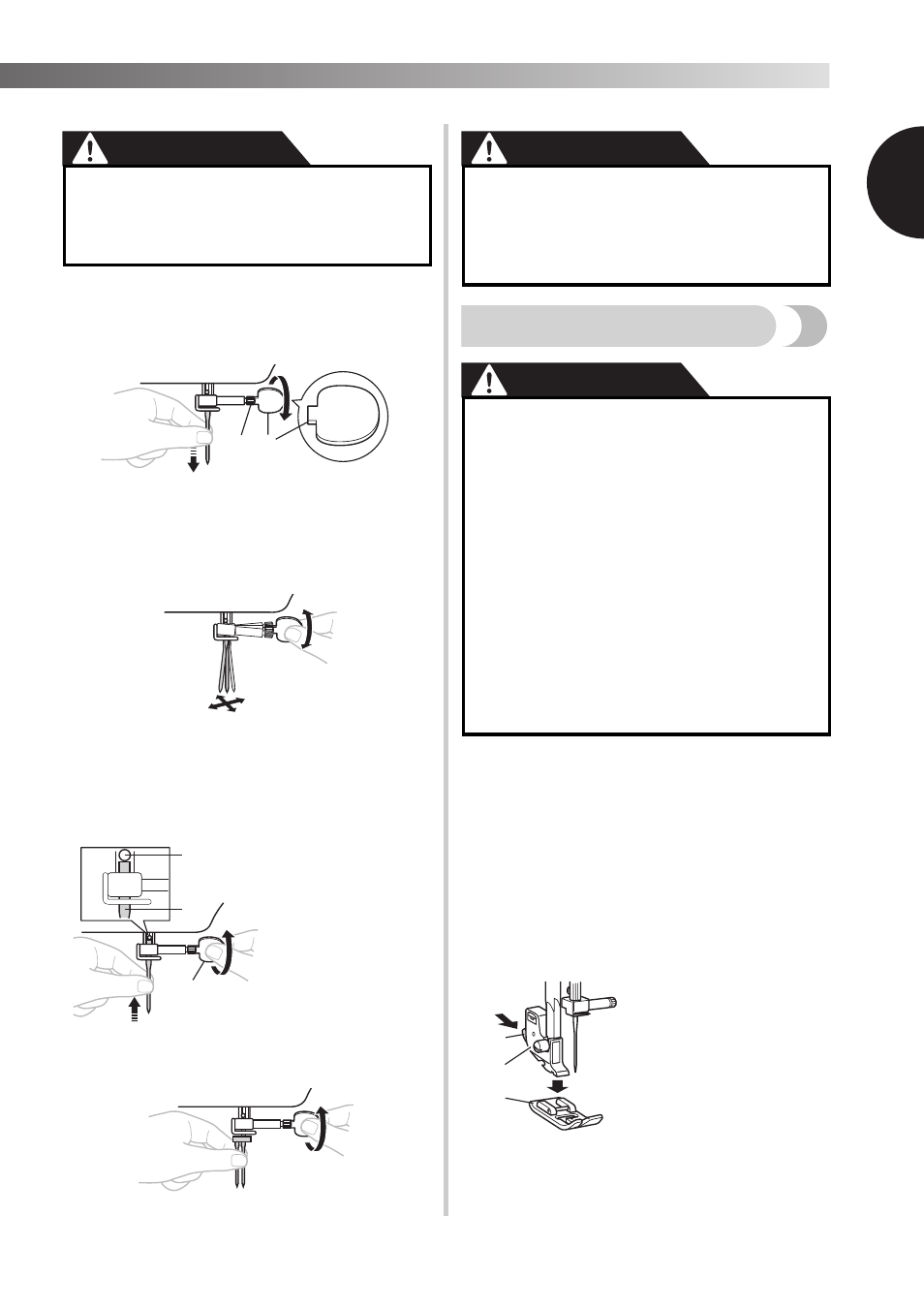

Страница 9
8
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
1
ОСТОРОЖНО!
4
Придерживая иглу левой рукой,
овальной отверткой поверните винт
иглодержателя против часовой
стрелки и снимите иглу.
1
Используйте овальную отвертку
2
Винт иглодержателя
• Не прилагайте усилия при ослаблении
или затяжке винта иглодержателя, так
как это может привести к повреждению
некоторых деталей швейной машины.
5
Вставьте иглу плоской стороной к
задней части машины так, чтобы
она коснулась ограничителя. Затем
затяните винт иглодержателя
овальной отверткой.
Двойная игла устанавливается аналогично.
ОСТОРОЖНО!
Смена прижимной лапки
ОСТОРОЖНО!
Прижимную лапку необходимо менять в зависимости
от вида выполняемых швейных работ.
1
Выключите машину.
Поднимите рычаг прижимной лапки.
2
Поднимите иглу, повернув маховик на
себя (против часовой стрелки) так, чтобы
метка на маховике оказалась сверху.
3
Нажмите черную кнопку на задней
стороне держателя прижимной
лапки и освободите лапку.
4
Положите на игольную пластину другую
прижимную лапку так, чтобы пластина
на лапке находилась под пазом ножки.
●
Перед заменой иглы закройте
отверстие в игольной пластине тканью
или бумагой, чтобы игла не упала в
отверстие игольной пластины.
1
Используйте
овальную отвертку
2
Стопор иглы
3
Игла
2 1
2
3
1
●
Вставьте иглу так, чтобы она коснулась
ограничителя, и надежно затяните винт
иглодержателя овальной отверткой; в
противном случае возможна поломка
иглы или машины.
●
Перед заменой прижимной лапки
обязательно выключайте машину. Если
оставить питание включенным и
нажать на педаль, машина начнет
работать и может причинить травму.
●
Используйте только прижимную лапку,
которая предназначена для выбранной
строчки. Если использовать не ту лапку,
игла может ударить по прижимной лапке
и погнуться или сломаться, что может
привести к травме.
●
Используйте только прижимные лапки,
предназначенные для этой машины.
Использование любой другой
прижимной лапки может привести к
несчастному случаю или к травме.
1
Черная кнопка
2
Держатель прижимной
лапки
3
Прижимная лапка
1
2
3
