ЗНАКОМСТВО СО ШВЕЙНОЙ МАШИНОЙ
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
—
5

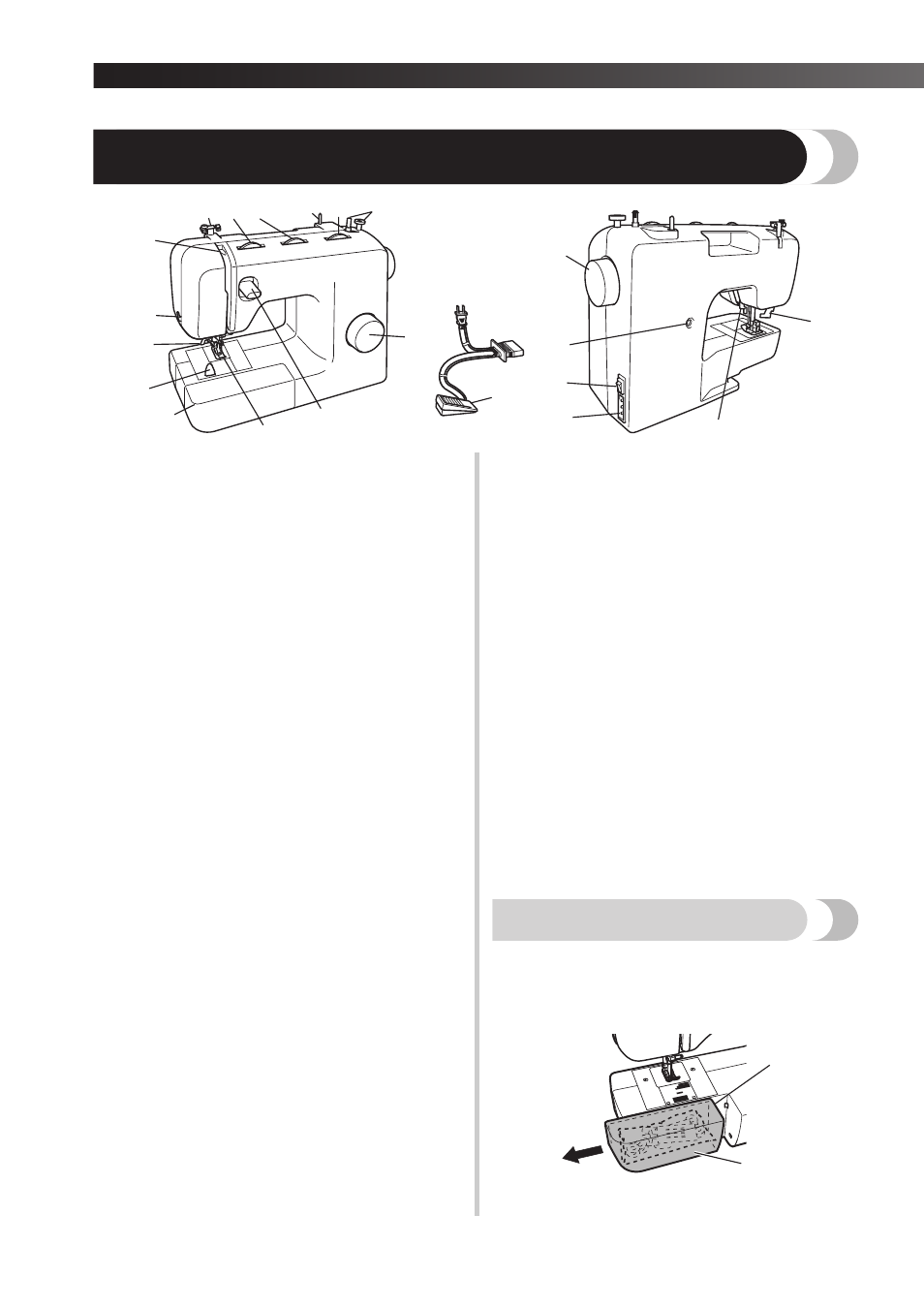

ОСНОВНЫЕ ЧАСТИ
1
Устройство намотки шпулек (Стр. 13)
Предназначено для намотки нити на шпульку
для использования в качестве нижней нити.
2
Регулятор длины стежка (Стр. 12)
Поворачивайте этот регулятор для настройки
длины стежка.
3
Стержень для катушки (Стр. 14, 17)
Предназначен для удержания катушку с нитью.
4
Регулятор ширины строчки (Стр. 12)
Поворачивайте этот регулятор для настройки
ширины строчки.
5
Регулятор натяжения верхней нити (Стр. 27)
Предназначен для управления натяжением
верхней нити.
6
Нитенаправитель (Стр. 14, 17)
Используется при наматывании нити на
шпульку и заправке нити в машину.
7
Рычаг нитепритягивателя (Стр. 18)
8
Устройство для обрезки нити (Стр. 24)
Для обрезки пропустите нить через
приспособление.
9
Нитевдеватель (Стр. 19)
(Имеется только на некоторых моделях.)
0
Система быстрой заправки нижней нити
(Стр. 16, 21)
(Имеется только на некоторых моделях.)
A
Плоская платформа с отделением для
хранения принадлежностей (Стр. 5)
B
Прижимная лапка (Стр. 8)
C
Рычаг реверса (Стр. 13)
Нажмите на этот рычаг, чтобы переключить
направление строчки на обратное.
D
Ручка выбора строчки (Стр. 9)
Поворачивайте регулятор (в любом
направлении) для выбора нужной строчки.
E
Маховик
Предназначен для ручного подъема и
опускания иглы.
F
Винт точной настройки обметывания
петель (Стр. 36)
G
Выключатель питания/лампы подсветки (Стр. 7)
Предназначен для включения и выключения
питания и лампы подсветки.
H
Разъем для кабеля питания/гнездо для
подключения педали (Стр. 6)
Предназначен для подключения разъема
педали и кабеля питания.
I
Рычаг прижимной лапки (Стр. 18)
Предназначен для подъема и опускания
прижимной лапки.
J
Рычажок обметывания петель (автоматическое
обметывание петель за один прием) (Стр. 34)
Опускайте этот рычажок при обметывании петель.
K
Педаль (Стр. 7)
Педаль можно использовать для управления
скоростью вышивания, а также для запуска и
остановки вышивания.
Педаль: Модель KD-1902 для стран с
напряжением 110/120 В
Модель KD-2902 для стран с
напряжением 220/240 В
Номер по каталогу для педали различается в
зависимости от региона, для которого она
предназначена. Обратитесь к дилеру или в
ближайший авторизованный сервисный центр.
Плоская платформа
Отделение внутри плоской платформы
предназначено для хранения принадлежностей.
1
Чтобы открыть это отделение,
сдвиньте плоскую платформу влево.
1
Плоская платформа
2
Отделение для хранения принадлежностей
1
3 2
4
5
6
7
8
9
0
A
B
C
D
G
F
H
I
K
E
J
1
2
