Сильные электромагнитные поля, избегайте вблизи расходомера.
•
Минимальный прямой участок “до” (отсчитанный от оси электродов) 5
× DN, участок “после” – минимум 2×DN (DN –
условный диаметр расходомера).
•
Вихревой и закрученный поток: увеличьте прямые участки “до” и “после” или установите струевыпрямители.
•
Смешение различных технологических жидкостей: установите расходомер до точки смешения или на адекватном
расстоянии после нее (минимально 30
× DN), иначе показания могут быть неустойчивыми.
•
Пластмассовые трубопроводы и футерованные изнутри металлические трубопроводы: необходима установка
заземляющих колец, см. раздел 7 “Заземление”.
•
Изолированный трубопровод: не изолируйте расходомер.
•
Установка нуля не требуется. Проверка нуля может быть возможна при условии установки “нулевой” скорости потока в
полностью заполненной измерительной трубе. Для этого должен быть предусмотрен запорный орган после расходомера,
либо 2 запорных органа – до и после расходомера.

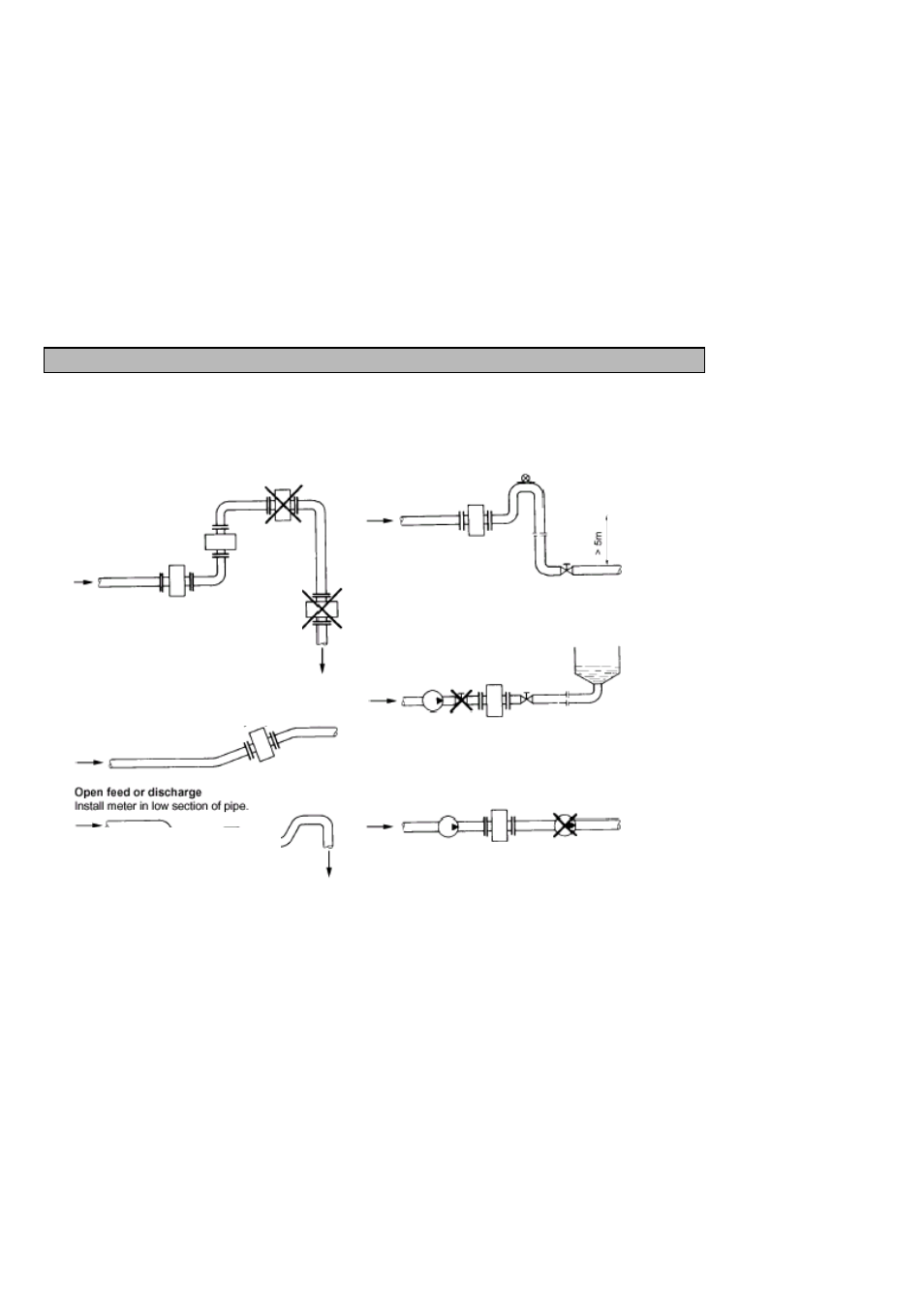

Во избежание ошибок в измерениях, вызванных газовыми/воздушными включениями или неполным заполнением трубопровода
соблюдайте следующие условия:
2 Указания по монтажу
Высшая точка участка трубопровода
(В измерительной трубе собираются воздушные
пузырьки – ошибки в измерениях!)
Нисходящий участок трубопровода свыше 5 м
Установите воздушный клапан
⊗ после расходомера
Рекомендуемое место
установки
Нисходящий
трубопровод
Частичное
заполнение трубы.
“Нулевая”скорость
Погрешности в
измерениях.
Длинный участок трубопровода
Регулирующие и запорные органы всегда
устанавливайте после расходомера
Горизонтальный трубопровод
Установите на участке трубопровода с легким уклоном вверх
Открытый свободный слив
Установите расходомер на гидрозатворе
Открытый выход
Насосы
Никогда не устанавливайте расходомер на всасе насоса
