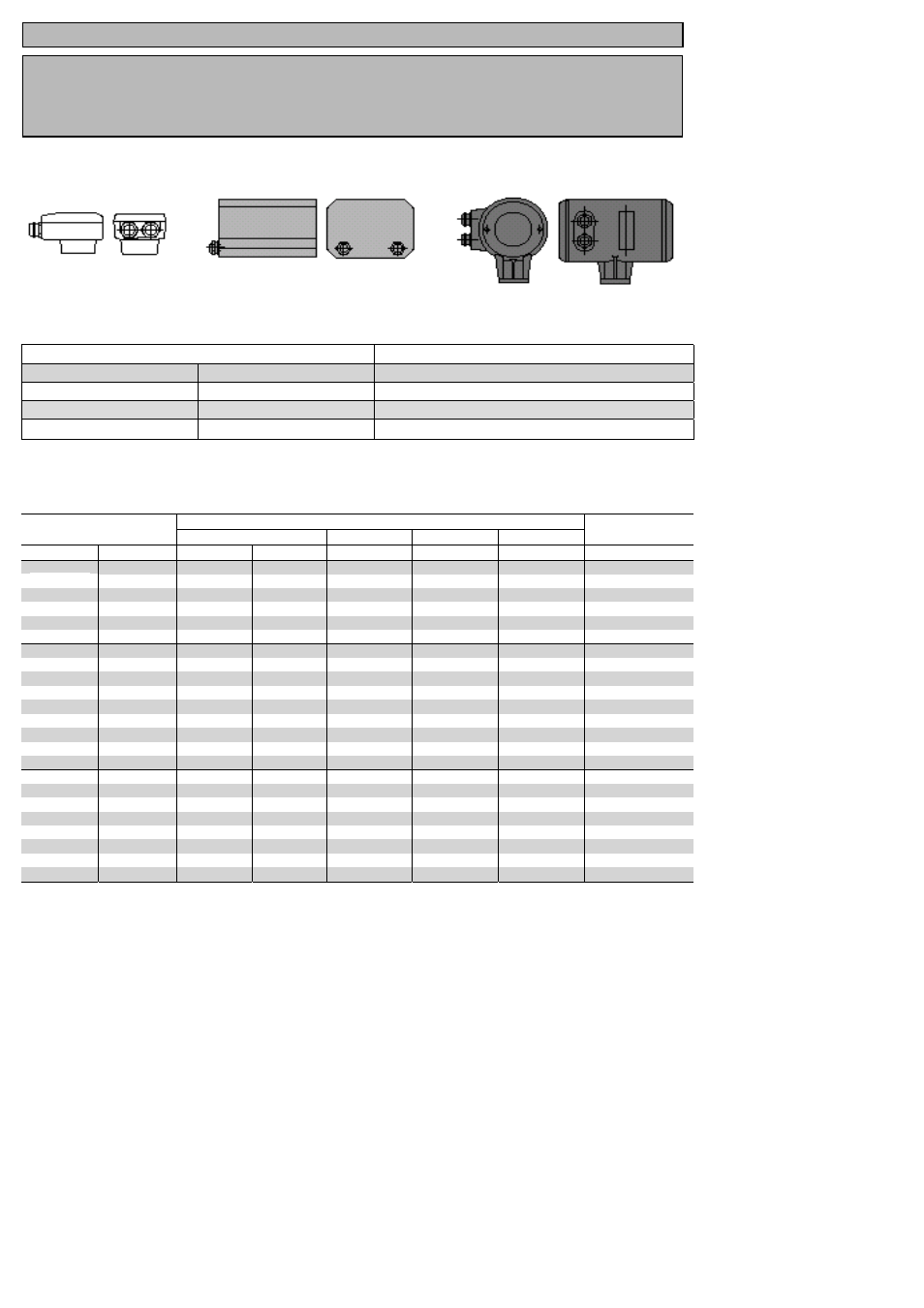

Соединительная коробка Преобразователи Преобразователь IFC 090 K
IFC 010 K и IFC 020 K
Вес приблизительно 0,5 кг Вес приблизительно 1,6 кг Вес приблизительно 2,3 кг
Присоединительные фланцы по DIN 2501 Размеры в мм
DN 10 – 300 PN 40, 16, 10 см. таблицу
DN 350 –1000 PN 10 см. таблицу
DN 350 –1000 PN 25 см. таблицу, размер “а
standard
”+ 200 мм
≥ DN 1200 PN 6, 2.5 Информация по запросу
Размеры в мм Номинальный размер
по DIN а (монтажная длина) b c ∅ D
Вес
DN PN Cтандарт ISO 13 359
10 40 150 – 146 121 90 3. 5
15 40 150 200 146 121 95 3. 5
20 40 150 200 146 121 105 5. 5
25 40 150 200 146 121 115 5. 5
32 40 150 200 161 139 140 6. 5
40 40 150 200 161 139 150 6. 5
50 40 200 200 199 160 165 7. 5
65 16 200 200 209 173 185 12
80 40 200 200 216 173 200 12
100 16 250 250 267 233 220 14
125 16 250 250 278 233 250 19
150 16 300 300 308 257 285 22
200 10/16 350 350 366 291 340 45
250 10/16 400 450 418 331 395 65
300 10/16 500 500 481 381 445 95
350 10/16 500 550 529 428 505 135
400 10/16 600 600 587 483 565 170
500 10/16 600 – 632 533 670 230
600 10/16 600 – 801 585 780 315
700 10/16 700 – 918 694 895 255
800 10/16 800 – 1039 922 1015 335
900 10/16 900 – 1145 1026 1115 435
1000 10/16 1000 – 1259 1132 1230 520
Размер “a”без учета прокладок фланцев:
в комплект расходомера не входят, комплектуются
заказчиком.
10 Габаритные размеры и вес
ОБРАТИТЕ ВНИМАНИЕ!
Габаритная высота складывается из размера b (см. таблицу) плюс высота
соединительной коробки или преобразователя сигнала, см. рисунки.
Общий вес слагается из веса первичного преобразователя (см. таблицу)
плюс вес соединительной коробки или преобразователя сигнала, см. ниже.
