Электрические подсоединения и Установки
Электрические подсоединения
Клеммы DWM для подсоединения проводов находятся в корпусе прибора (как показано ниже).
Подключение питания соответствует стандарту EN61010-1, класс защиты 1, категория напряжения III,
интерференционный градус 2.
Диапазон электромагнитной совместимости DWM соответствует стандарту NF 50 081.1 (Эмиссия) и NF 50
082.2 (Устойчивость).
Прибор должен быть обязательно заземлён, и иметь выключатель для полного отключения прибора от
электрической цепи. Выключатель должен полностью изолировать прибор от питающей цепи.
DWM1000 - Все провода и основной (L) и нейтраль (N) должны быть защищены плавкими
предохранителями (от 4 до 6.3 A T). В первую очередь к прибору необходимо подсоединить заземление.
Диаметр подсоединяемого кабеля должен быть от 6 до 12 мм.
НЕ ЗАБЫТЬ! - Использование DWM вне пределов изложенных в этом руководстве может поставить
под угрозу работоспособность и безопасность прибора.
- При необходимости работы с клеммами прибора, отсоедините сначала электропитание
прибора.

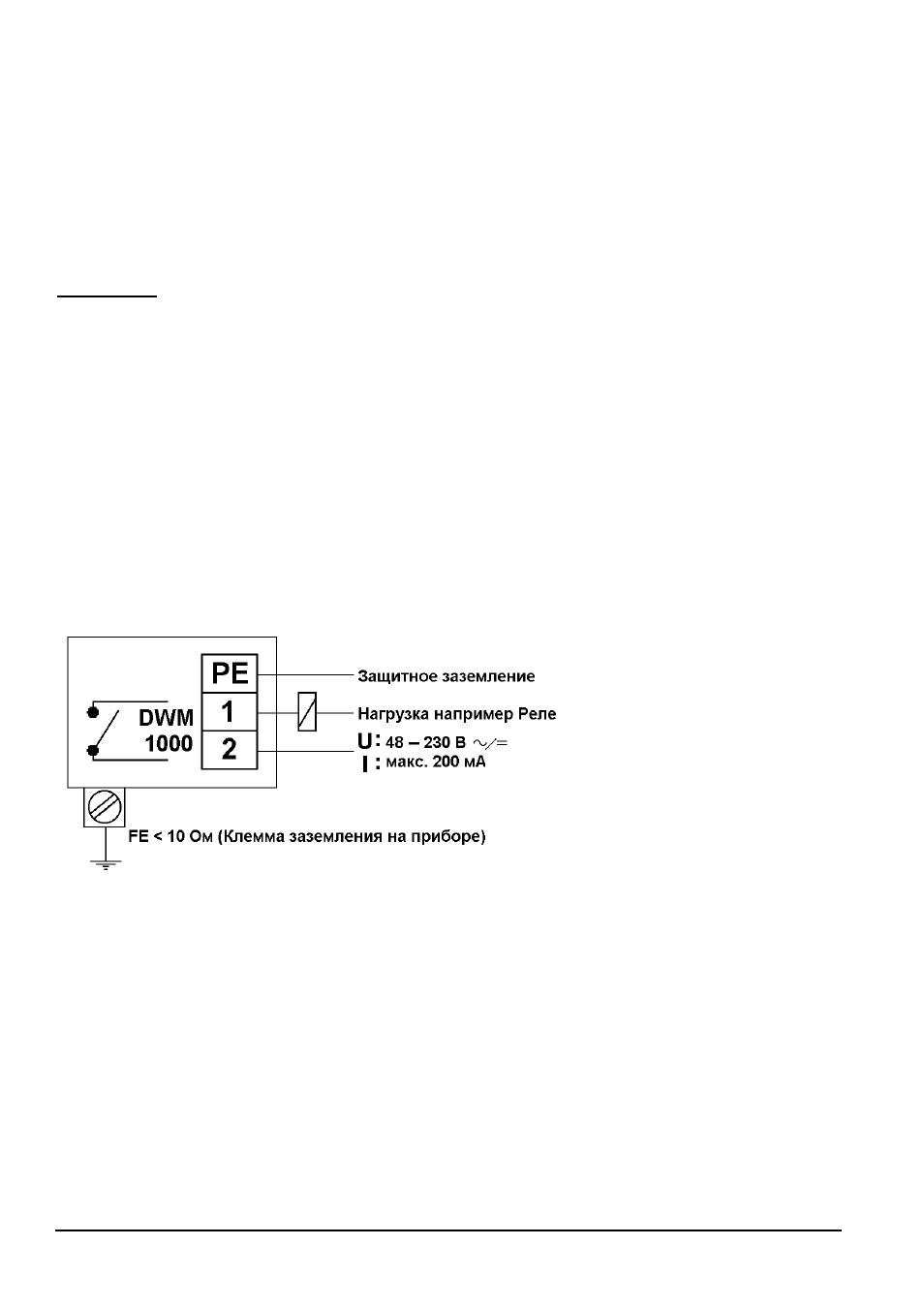

DWM1000 Реле Потока
Клеммы 1 и 2 используются для электрических подключений (сечение провода: максимум 1.5 мм 2 или 16
AWG). Полярность произвольна.
Нельзя подключать прибор к источнику питания без последовательной электрической нагрузки (например
обмотка реле)!
Выбор сигнала срабатывания НО (нормально открытый) (цепь замыкается при достижение скорости потока
выше чем заданная уставкой скорость) или НЗ (нормально закрытый) (цепь имеет обратную функцию
работы) может быть изменен переключателем показанным на рисунке ниже.
Если используются более одного DWM1000, проверьте, чтобы они не были подключены параллельно.
Общим может быть только один провод. Установите отдельный плавкий предохранитель для каждого
прибора.
Обеспечьте, что бы сопротивление заземления было < 10 Ом.
Пределы реле
Гарантируйте всегда, чтобы напряжение питания и напряжение подключенного реле соответствовало
требованиям совместимости. Смотрите раздел «Совместимость Реле» для выбора типа реле на странице 15.
Установки
Установки выполняются в следующей последовательности:
Откройте электронный блок.
Установите уставку скорости.
Установите постоянную времени (демпфер).
Установите статус сигнализации: НО или НЗ.
Откройте корпус прибора, для этого отвинтите два винта крепления (14) без их удаления. Установите прибор
согласно направлению потока в трубе. Зафиксируйте прибор, зажав винты крепления.
Установка уставки скорости
Установите требуемую уставку по скорости вращением двух дисков (11), один для единиц м/сек и другой для
дм/сек.
Установка постоянной времени
Установите переключателем постоянную времени на (12) до 5, 8 или 10 секунд. В зависимости от желаемой
функции прибора, установите постоянную времени на наибольшее возможное значение, чтобы избежать
