Установка
Установка на трубопроводе
DWM должен быть установлен на трубопровод (номинальный диаметр (DN) ≥ 50 мм) и подключены все
электрические соединения.

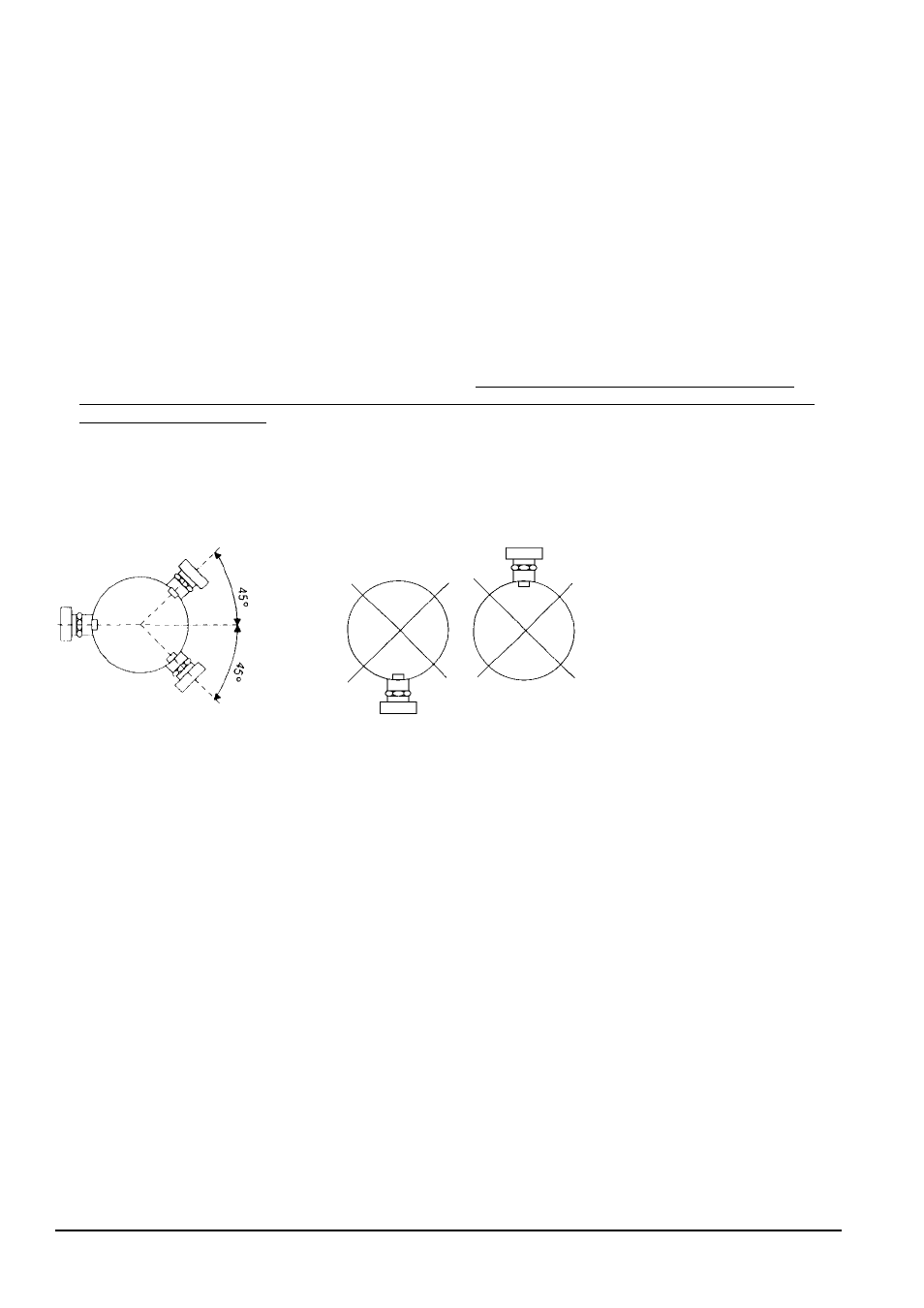

Обратитесь к рисункам ниже для правильной установки и расположению бобышки на трубопроводе.
Бобышка должна быть смонтирована в соответствии с диаметром трубопровода (DN) согласно
маркировке. В случае, если имеется на трубе изоляция, то необходимо рассчитать глубину установки так,
чтобы сенсор прибора входил внутрь трубопровода на глубину не менее 1/8-ой от внутреннего диаметра
трубопровода. (т. е. не DN)
Отверстие в трубопроводе под бобышку нужно просверлить диаметром 39 мм + 0.5 мм. Обязательно
выдержите перпендикуляр между бобышкой и трубопроводом зафиксировав его четырьмя точками сварки,
затем выполните цельную сварку по всему диаметру электродом диаметром 1.2 мм при токе сварки от 90
до 150A.
Прямолинейный участок трубопровода (врезка, насос и т. д.) до DWM должен быть не менее 10 x DN и 5 x
DN после DWM.
DWM должен быть установлен в специальную, поставляемое с прибором, гильзу, которое защищает
электронный блок прибора от попадания в него воды. Для уплотнения резьбы прибора не должна
использоваться фторопластовая лента, поскольку она изолирует прибор от заземления, и влияет на
правильность измерения.
Разрешается вращать только электронный блок для ориентирования его по направлению потока (смотри
«Электрические подсоединения и Установки»).
Установка на пластмассовых трубах
В случае если прибор устанавливается на пластмассовой трубе, то необходимо обеспечить его заземление. В
этих случаях необходимо проконсультироваться в представительстве фирмы KROHNE, чтобы добиться
эффективного решения.
Правильно Неправильно
