Электрический монтаж
3
7
UFC 400
www.krohne.com
11/2013 - 4003221801 - AD FF UFC 400 R01 ru
3.4
Топология промышленных сетей FF

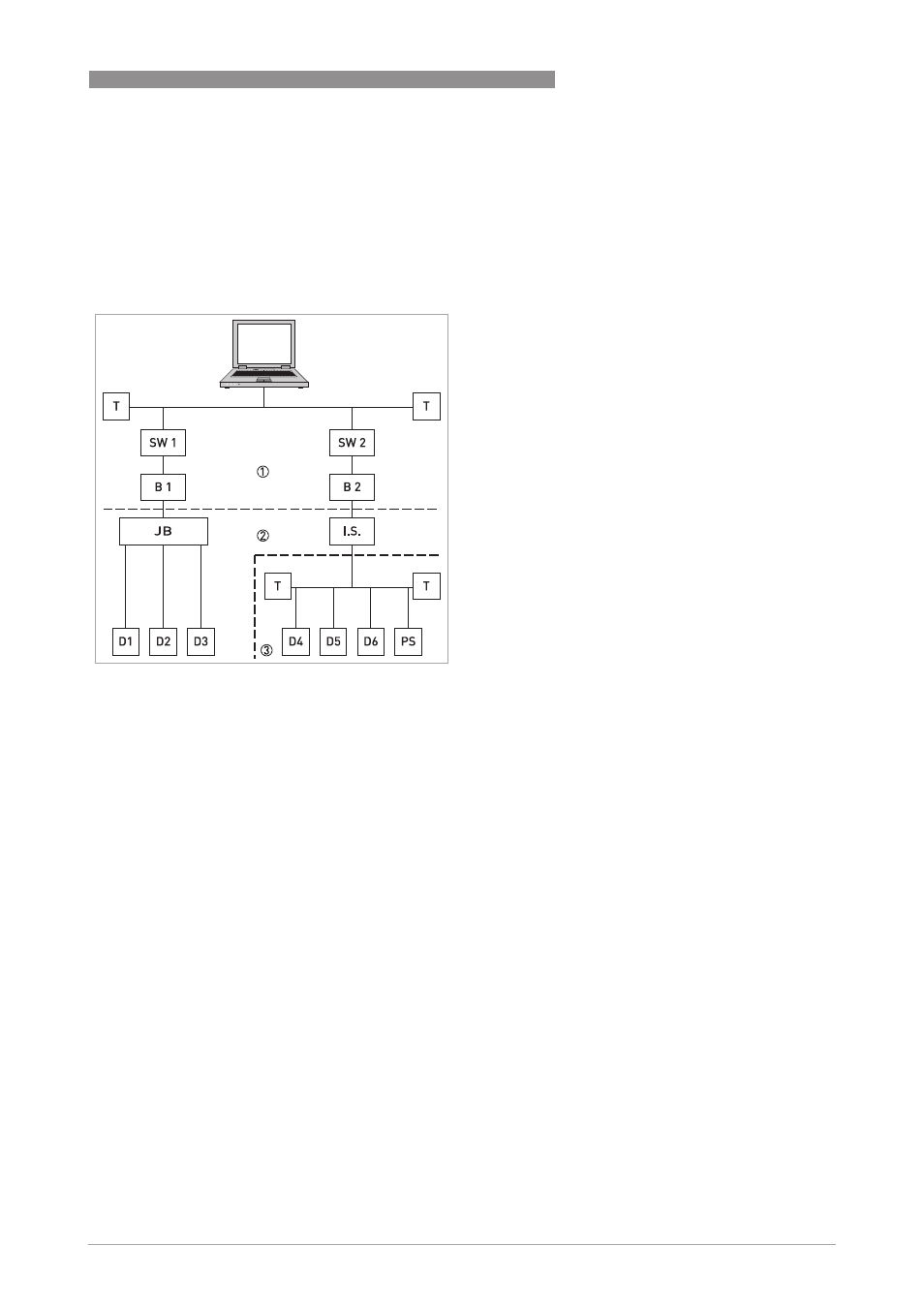

Пример комбинированной топологии промышленных сетей FF показан на следующем примере.
Подключение лучше всего выполнять через короткие ответвительные кабели и Т-образные разъёмы.
Данный тип соединений обеспечивает возможность подключения и отключения устройств без
разрыва информационной шины или прерывания передачи данных.
1
Промышленная сеть HSE
2
Информационная шина H1
3
Искробезопасная цепь, взрывоопасная
зона
B1+B2
Мост = устройство сопряжения для шины
H1
и сети HSE
D1-D3
Устройство = полевые устройства с
собственным источником питания для
невзрывоопасных зон
D4-D6
Искробезопасные устройства с внешним
источником питания для потенциально
взрывоопасных зон
I.S.
Искробезопасный барьер
JB
Клеммная коробка для полевых
устройств
PS
Источник питания
Коммутатор = подключение нескольких
подсетей HSE
T
Терминатор
