3
Схемы соединений
12
TIDALFLUX 2300 F
www.krohne.com
6/2013 - 7312445200 - AD EX TIDALFLUX 2300 - R02 - ru -

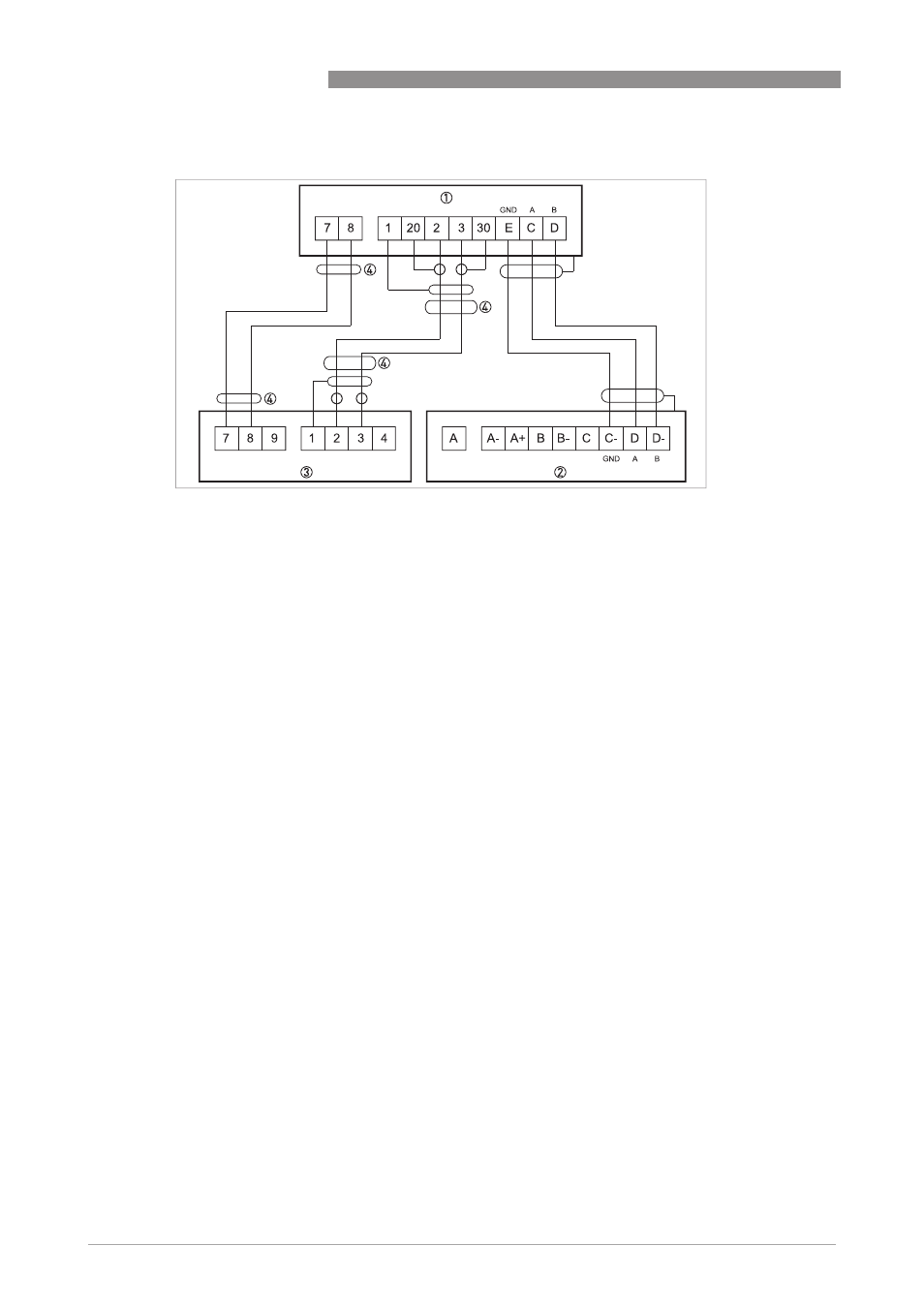

Pиcyнoк 3-4: Схема электрического подключения сигнального кабеля типа B (BTS)
1 Клеммная коробка конвертера сигналов
2 Клеммная коробка Вх./Вых. первичного преобразователя
3 Клеммная коробка первичного преобразователя
4 Подключите внешний экран кабеля, используя зажимы для разгрузки от натяжения
