3
Схемы соединений
10
TIDALFLUX 2300 F
www.krohne.com
6/2013 - 7312445200 - AD EX TIDALFLUX 2300 - R02 - ru -
Для раздельных исполнений электрические подключения между первичным преобразователем
TIDALFLUX 2000 и конвертером сигналов IFC 300 F / PF осуществляются при помощи сигнального
кабеля, кабеля тока возбуждения и кабеля RS 485.
Кабель тока возбуждения не входит в комплект поставки и должен быть предоставлен
пользователем. Он должен соответствовать директиве EN/IEC 60079-14, раздел 9.3 и 11.3
(Повышенная безопасность). Сигнальный кабель входит в комплект поставки.
3.1 Сигнальный кабель A
Сигнальный кабель А представляет собой экранированный кабель с двойной изоляцией в
соответствии с EN/IEC 60079-14, раздел 12.2 (Искробезопасная электрическая цепь).
3.2 Сигнальный кабель В
Сигнальный кабель В представляет собой экранированный кабель с тройной изоляцией в
соответствии с EN/IEC 60079-14, раздел 12.2 (Искробезопасная электрическая цепь).

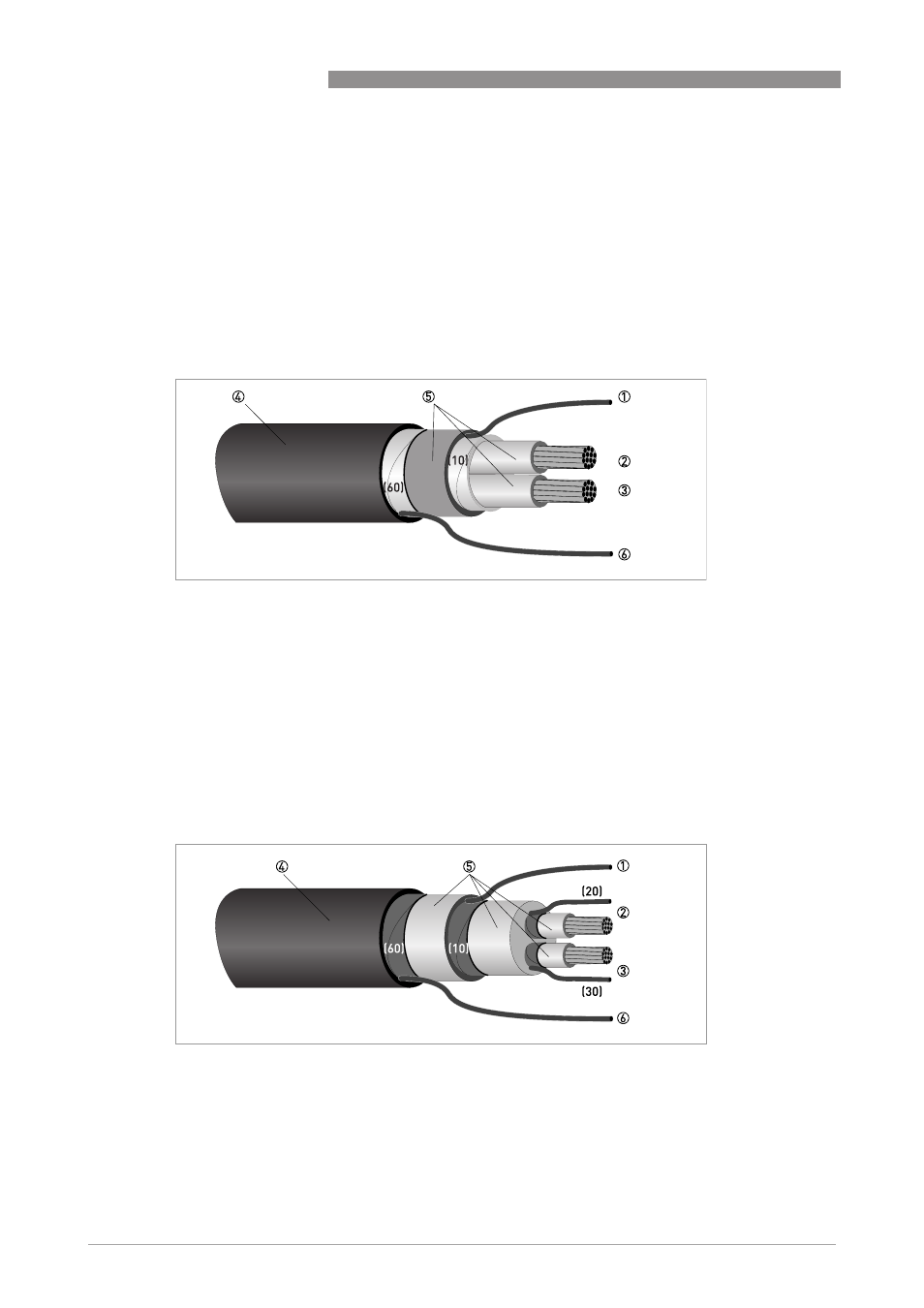

Pиcyнoк 3-1: Конструкция сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (неизолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
Pиcyнoк 3-2: Конструкция сигнального кабеля B
1 Многожильный заземляющий проводник внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (неизолированный и без защитного
покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (20) экрана
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20, с многожильным заземляющим проводником (30) экрана
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60), 0,5 мм
2
, медный / AWG 20 (неизолированный и без
защитного покрытия)
