6.6
Снижение номинальных значений давления
На графике ниже представлена функциональная зависимость максимального давления от
температуры для фланцев расходомера (в соответствии с указанным материалом фланцев).
Обратите внимание, что указанные значения относятся исключительно к фланцам. Максимальное
значения для всего расходомера может быть, помимо этого, ограничено предельными значениями
для других материалов (например, футеровки).
A =
Углеродистая сталь A 105 и B = Нержавеющая сталь 316L
X/Y
оси на всех графиках; X = Температура в [°C] / Y = Давление в [бар]
x/y
оси на всех графиках; x = Температура в [°F] / y = Давление в [фунт/кв.дюйм]
P

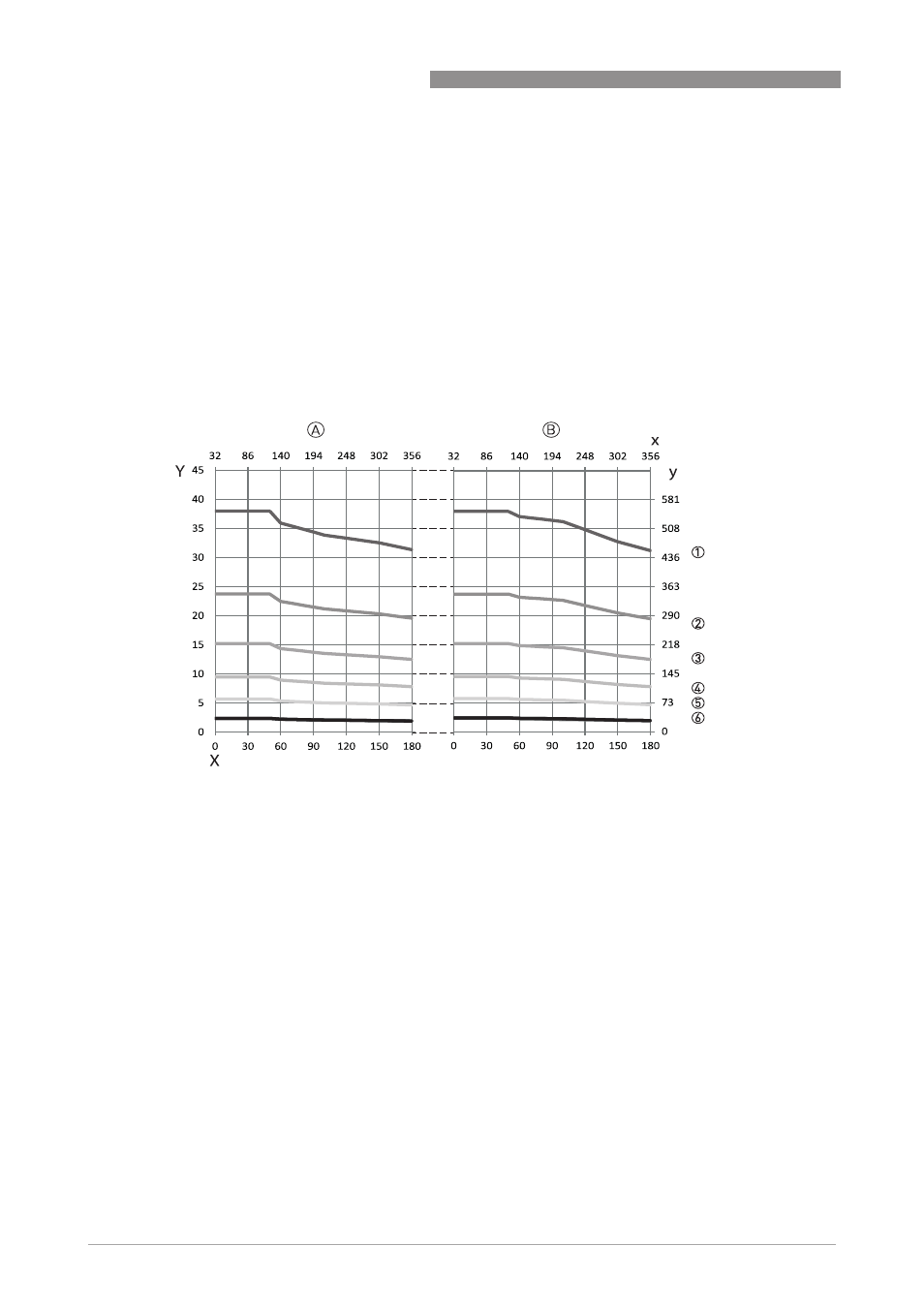

иcyнoк 6-5: Снижение номинального давления; EN 1092-1
1 PN 2,5
2 PN 6
3 PN 10
4 PN 16
5 PN 25
6 PN 40
