3
Монтаж
14
OPTIFLUX 2000
www.krohne.com
07/2014 - 4002503302 - HB OPTIFLUX 2000 R04 ru
3.6
Условия монтажа
3.6.1
Прямые участки до и после прибора
3.6.2
Отводы типа 2D или 3D
3.6.3
Наличие T-образного отвода
P

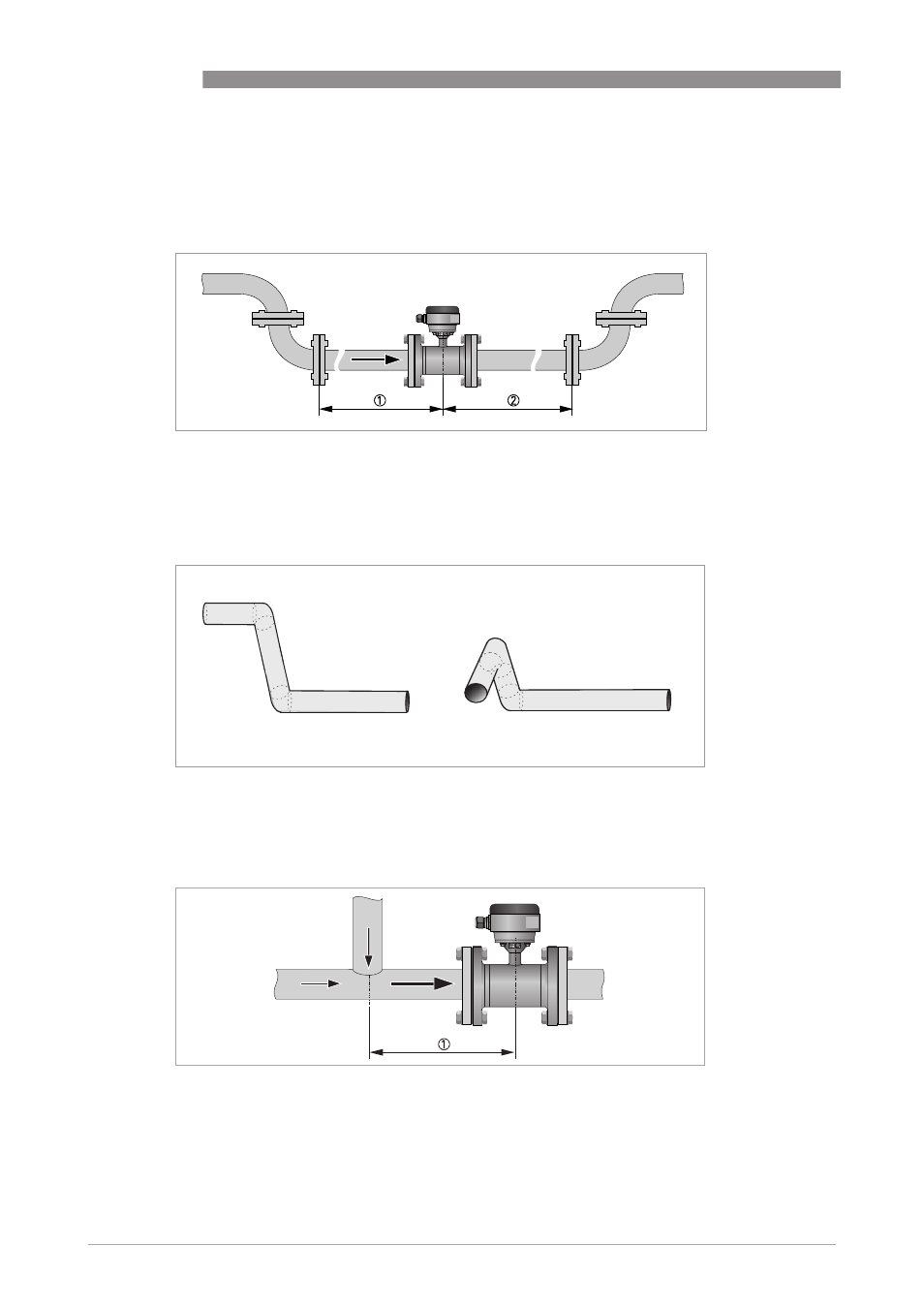

иcyнoк 3-4: Рекомендуемые длины прямых участков на входе и выходе прибора
1 Смотрите главу "Отводы типа 2D или 3D"
2 ≥ 2 DN
P
иcyнoк 3-5: Отводы типа 2D и 3D, перед расходомером
1 Отводы типа 2D: ≥ 5 DN; отводы типа 3D: ≥ 10 DN
P
иcyнoк 3-6: Расстояние после Т-образного сечения
1 ≥ 10 DN
