1
4
5
6
7
8
9
10
2
3

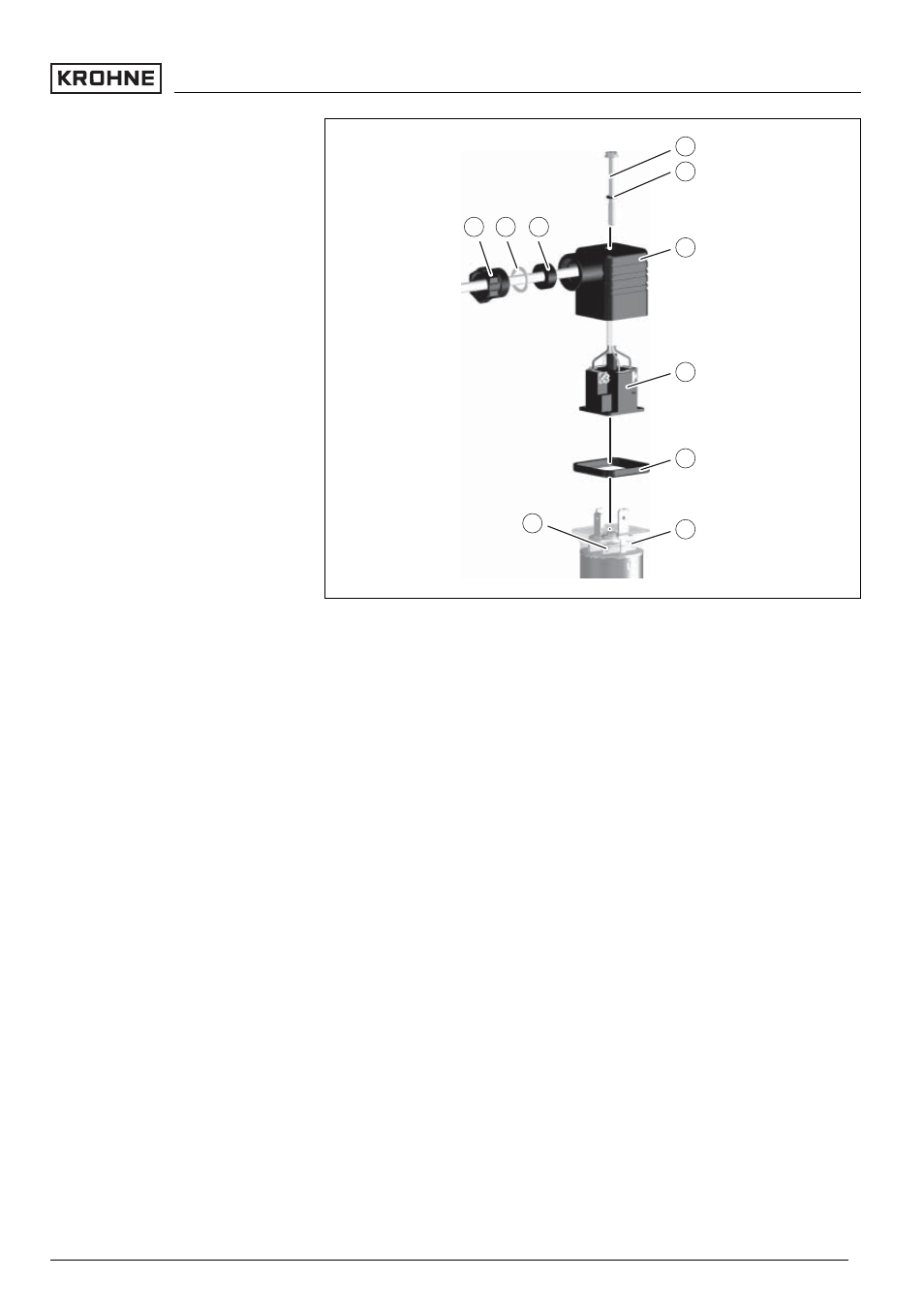

Рис. 8: Разъем DIN 43650
1
Нажимный винт
2
Упорная шайба
3
Уплотнительное кольцо
4
Крепежный винт
5
Уплотнительная шайба
6
Корпус разъема
7
Вставка разъема
8
Профильное уплотнение
9
Индикатор состояния
10 OPTISWITCH 4000 C
Разъем - QuickOn DIN 43650
Для данного разъема используется стандартный кабель
круглого сечения. Изоляцию внутренних проводов
снимать не следует. Подключение проводов происходит
автоматически при заворачивании разъема. Диаметр
кабеля 3,5 … 6,5 мм, климатическое исполнение IP 65.
OPTISWITCH 4000 C - с транзисторным выходом
17
Подключение к источнику питания
31763
-RU
-060303
