5.2 Схемы подключения
1
2
3

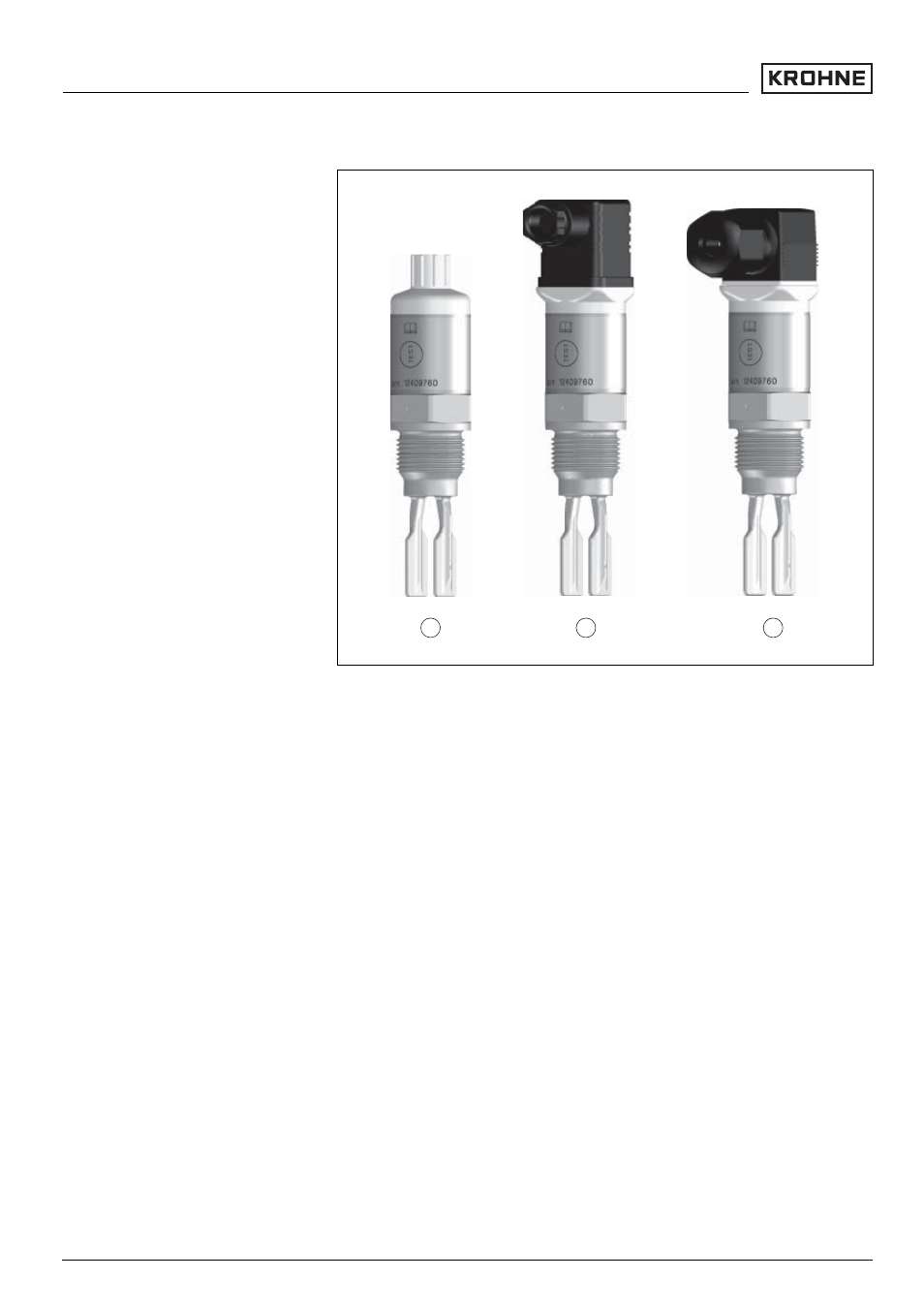

Рис. 7: Варианты подключения
1
Штекерное соединение M12x1
2
Разъем DIN 43650
3
Разъем DIN 43650 с соединением QuickOn
Штекерное соединение M12x1
Для этого разъема используется готовый кабель со
штекером. Климатическое исполнение IP 66/IP 67.
Разъем DIN 43650
Для этого разъема используется стандартный кабель с
круглым сечением. Диаметр кабеля 4,5 … 7 мм,
климатическое исполнение IP 65.
Общий вид корпуса
Варианты разъемов
16
OPTISWITCH 4000 C - с транзисторным выходом
Подключение к источнику питания
31763
-RU
-060303
