3
2
1
3
2
1
N-
L1+
L1+
N-
Max.
Min.
PE
PE

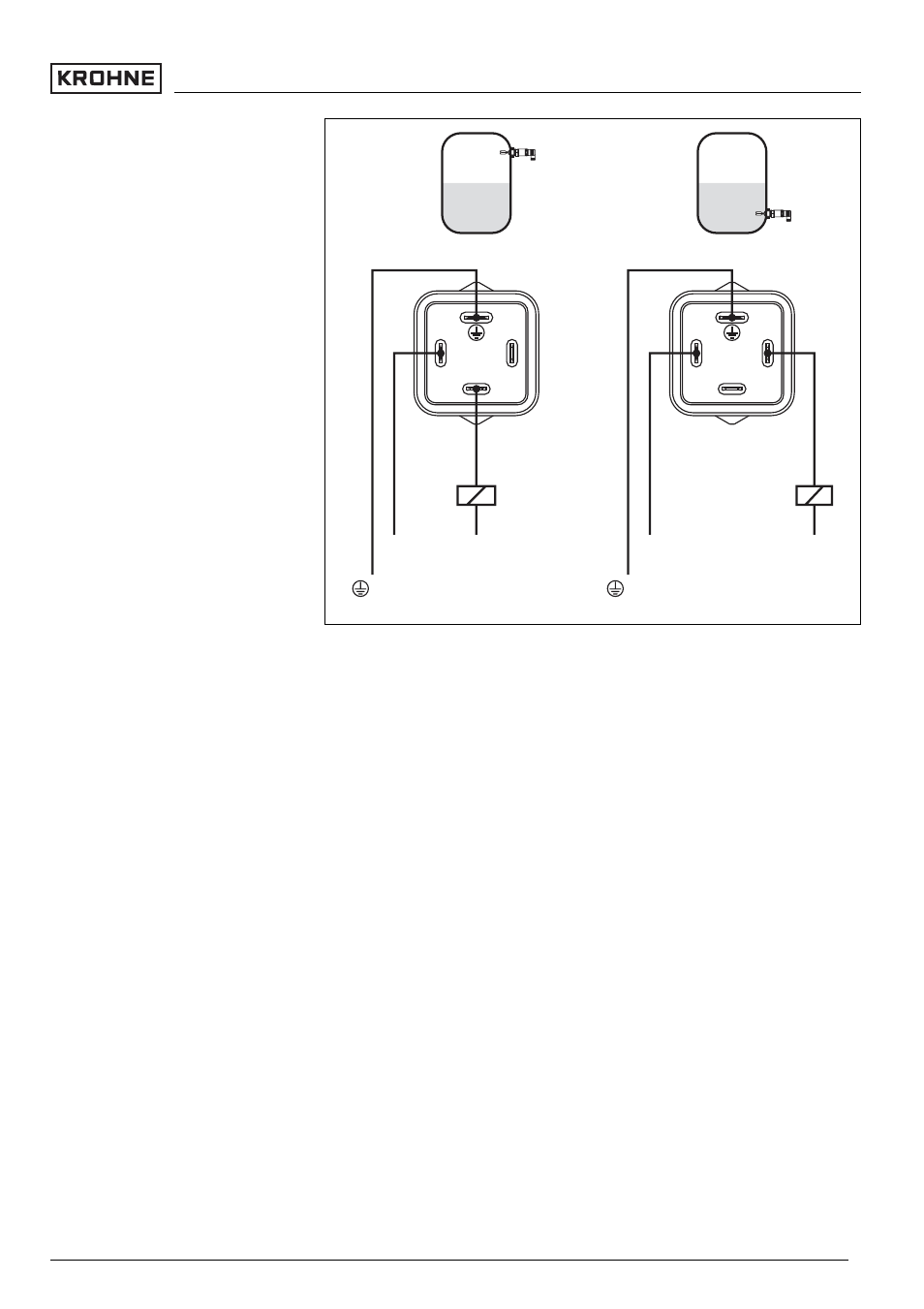

Рис. 10: Схема подключения - бесконтактный переключатель, разъем
DIN 43650
PE Защитное заземление
RL Сопротивление нагрузки (контактор, реле и т.п.)
OPTISWITCH 4000 C - с бесконтактным переключателем
19
Подключение к источнику питания
31762
-RU
-060303
