4 Монтаж
4.1 Общие указания
OPTISWITCH 4000 C может монтироваться в любом
положении. При этом вибрирующая вилка должна
находиться на высоте желаемой точки переключения.
Положение точки переключения для вертикального
монтажа прибора обозначено боковыми метками на
вибрирующей вилке. Точка переключения установлена
относительно воды (1,0 г/см³). OPTISWITCH 4000 C
следует монтировать так, чтобы метка находилась на
желаемой высоте точки переключения. При этом следует
учитывать смещение точки переключения на продуктах,
плотность которых отлична от плотности воды.
2
3
1
13mm ( 33
/ 64
")
13mm ( 33
/ 64
")

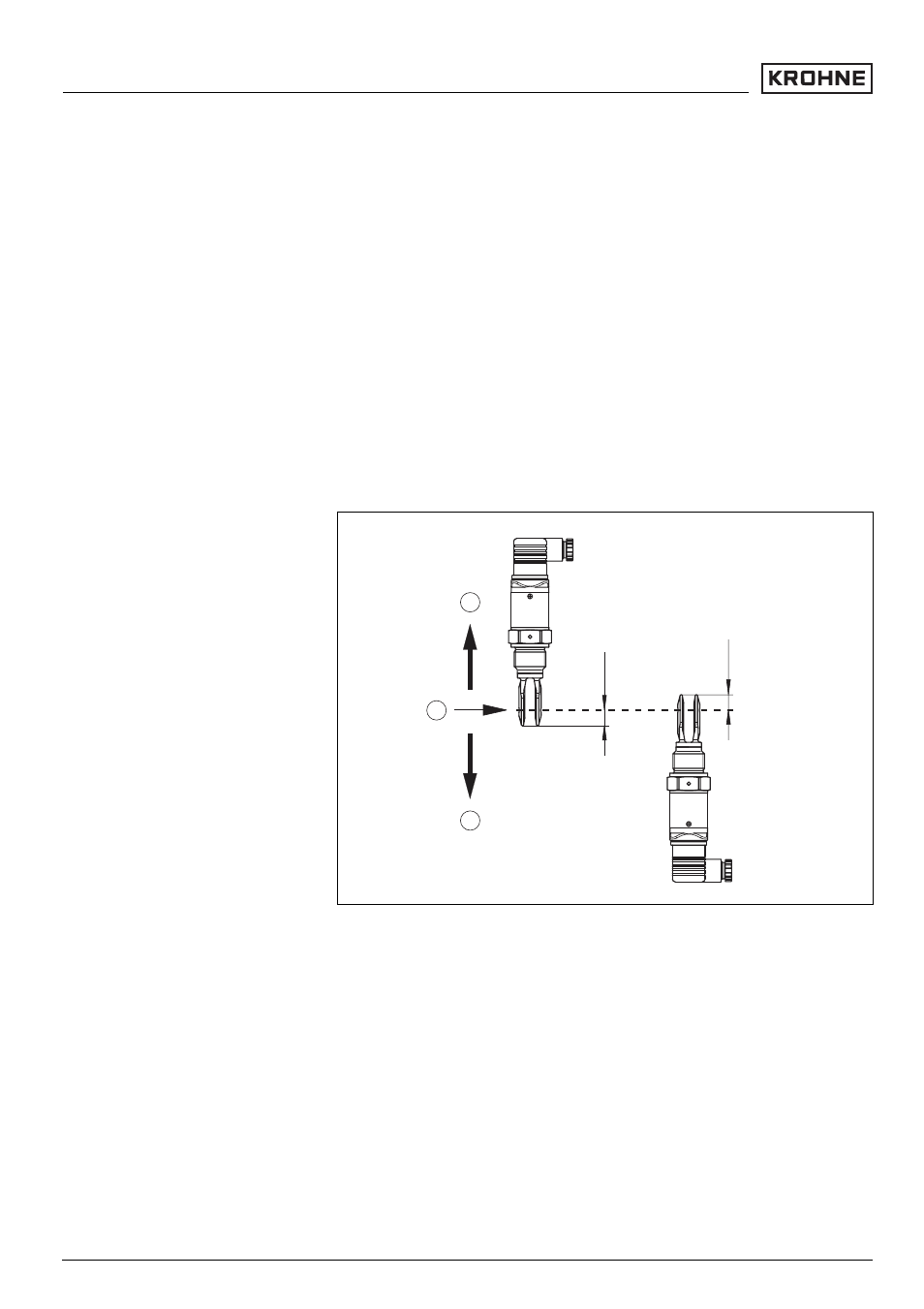

Рис. 2: Вертикальный монтаж
1 Точка переключения прибл. 13 мм
2 Точка переключения при меньшей плотности
3 Точка переключения при большей плотности
Точка переключения
