Инструкция по эксплуатации KROHNE OPTISWITCH 3300C NAMUR RU
Страница 29
2
1

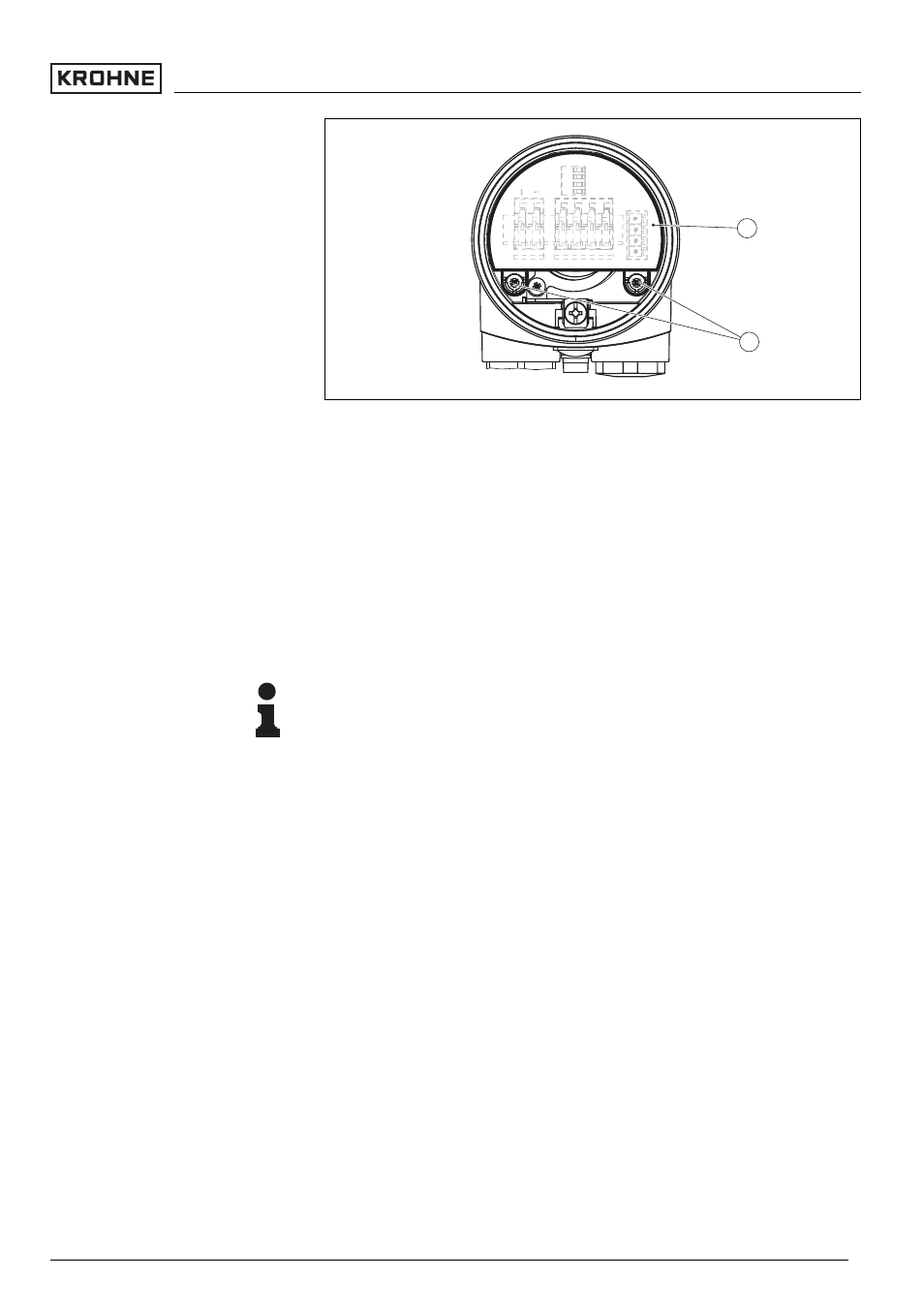

Рис. 15: Крепежные винты
1
Блок электроники
2
Крепежные винты (2 шт.)
6 Вынуть старый блок электроники
7 Новый блок электроники сравнить со старым. Типовая
табличка нового блока должна соответствовать
типовой табличке старого блока, прежде всего для
устройств во взрывоопасных зонах.
8 Сравнить установки обоих блоков. Установки нового
блока должны быть такими же, как на старом блоке.
Информация:
Не следует поворачивать корпус при замене
электроники, иначе штекер электронного блока может
оказаться в неправильном положении.
9 Аккуратно вставить новый блок электроники. Штекер
блока должен занять правильное положение.
10 С помощью отвертки (крестообразной T10 или
плоской 4) затянуть оба крепежных винта.
11 Вставить концы проводов в контакты в соответствии
со схемой подключения.
12 Закрыть контакты, нажав на рычажки, при этом
должен быть слышен щелчок пружины контакта.
13 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
14 Проверить, затянута ли гайка кабельного ввода.
Уплотнительное кольцо должно полностью облегать
кабель.
15 Завинтить крышку корпуса.
Замена блока электроники произведена.
Обслуживание и устранение неисправностей
OPTISWITCH 3300 C - с выходом NAMUR
29
