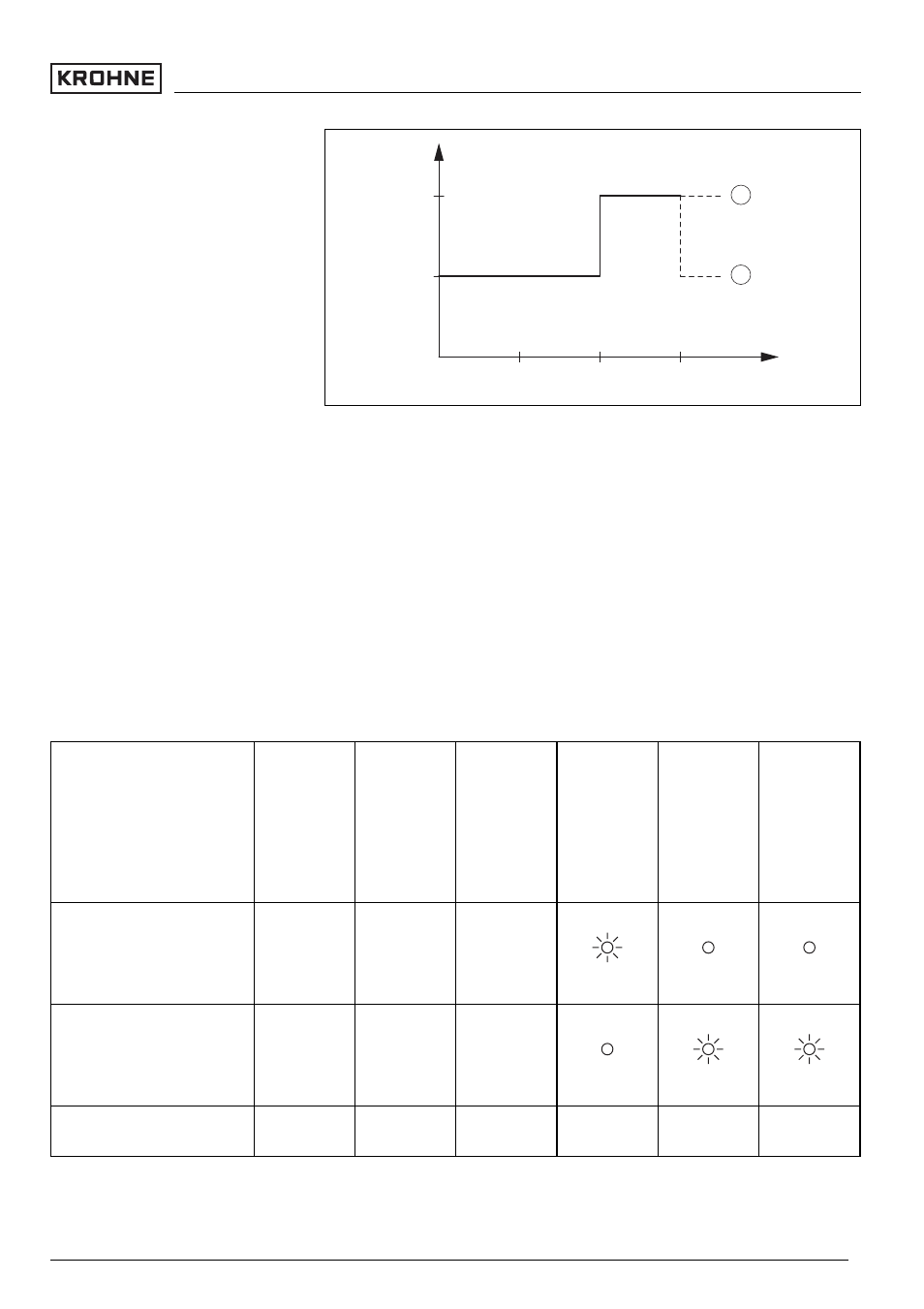

Рис. 14: Порядок функциональной проверки
1
Сигнализация "Полно"
2
Сигнализация "Пусто"
Необходимо проверить правильную последовательность
и заданную длительность состояний переключения.
Обнаружение нарушений свидетельствует об ошибке в
самой измерительной установке. Во время проведения
проверки подключенные устройства должны быть
активны, что позволяет контролировать правильную
работу измерительной установки.
(после отпускания кнопки моделирования)
Ток датчи-
ка
Реле уров-
ня на раз-
делитель-
ном усили-
теле -
защита от
переполне-
ния
Реле уров-
ня на раз-
делитель-
ном усили-
теле -
защита от
сухого хо-
да
Индикатор
на разде-
лительном
усилителе
- защита от
переполне-
ния
Индикатор
на разде-
лительном
усилителе
- защита от
сухого хо-
да
Индика-
тор со-
стояния
датчика
1. Low Current
(прибл. 3 сек.)
прибл. 1 mA возбуждено обесточено
2. High Current
(прибл. 1,5 сек.)
прибл. 2,2
mA
обесточено возбуждено
3. Назад к текущему ра-
бочему состоянию
Процедура проверки
OPTISWITCH 3300 C - с выходом NAMUR
