6.2 Элементы настройки

5

1

2

3

4

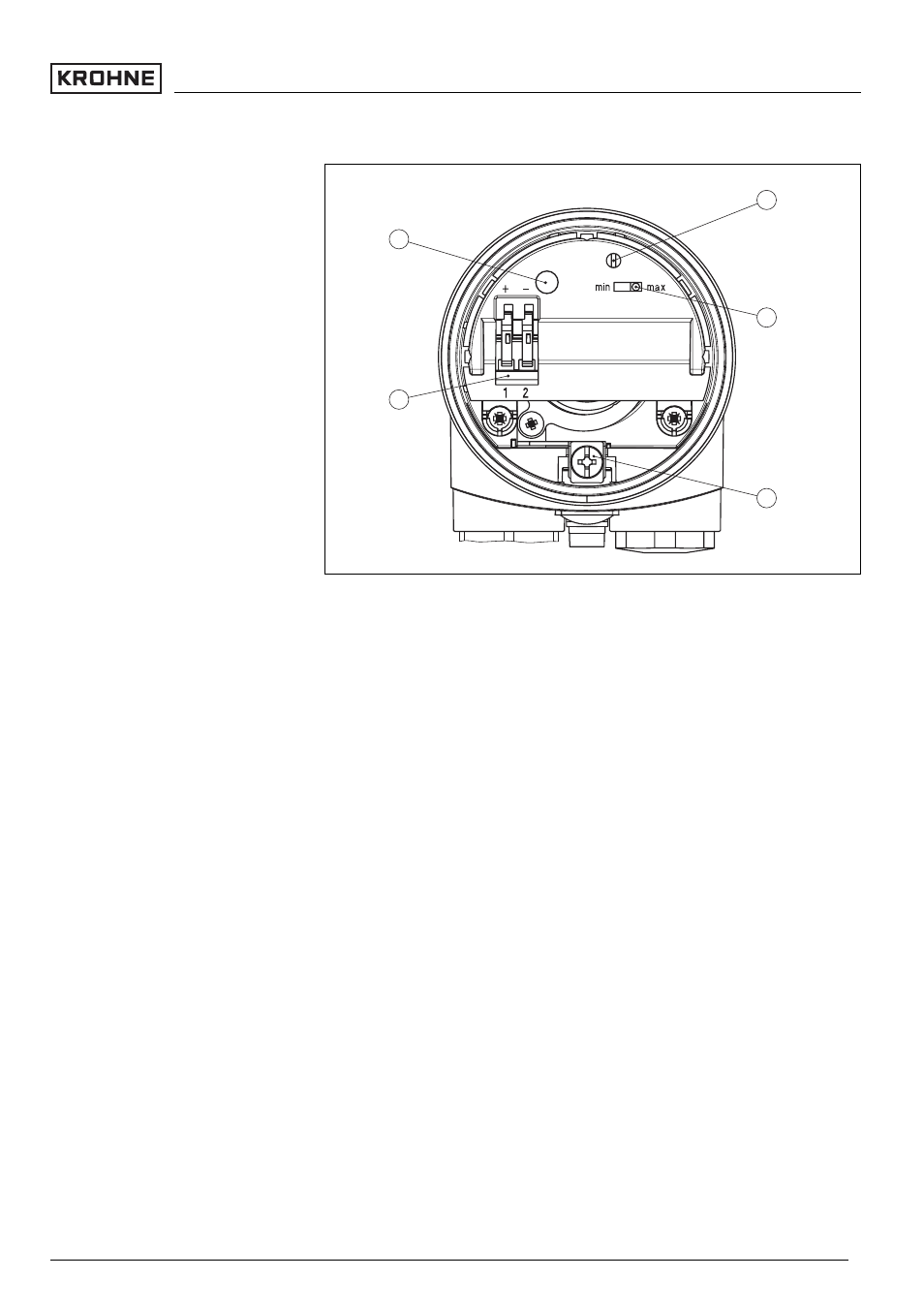

Рис. 9: Блок электроники - двухпроводный выход

1

DIL-переключатель для выбора режима работы

2

Клемма заземления

3

Соединительные клеммы

4

Индикатор состояния

С помощью переключателя режимов работы (min/max)

устанавливается выходной ток.
При использовании устройства формирования сигнала

переключатель режимов на датчике обычно

устанавливается на max.
При этом желаемый режим работы в соответствии с

"Функциональной таблицей" (max - сигнализация

максимума или защита от переполнения, min -

сигнализация минимума или защита от сухого хода)

выбирается с помощью переключателя режимов на

устройстве формирования сигнала.
Для управления применяются следующие значения:

l

Режим min.

- Вибрирующий элемент не покрыт продуктом -

16 mA ±1 mA

-

Вибрирующий элемент покрыт продуктом - 8 mA

±1 mA

Переключатель режимов (1)

OPTISWITCH 3000 C - с двухпроводным выходом

19

Пуск в эксплуатацию
