5.3 Схемы подключения (однокамерный
корпус)
4
1
2
3

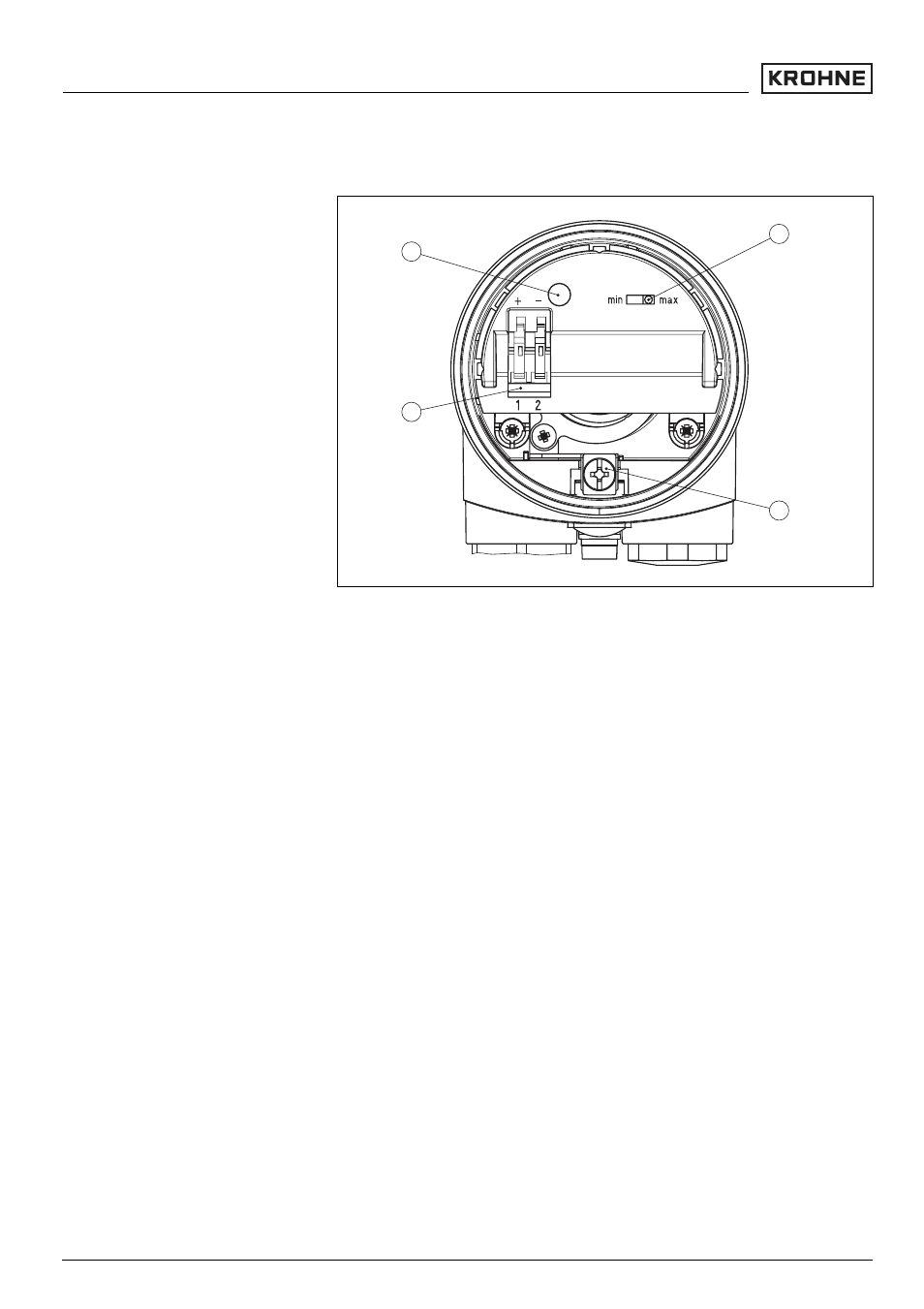

Рис. 7: Отсек электроники и подключения
1
DIL-переключатель для выбора режима работы
2
Клемма заземления
3
Соединительные клеммы
4
Индикатор состояния
Для подключения к устройству формирования сигнала.
Питание датчика осуществляется от подключенного
устройства формирования сигнала (см. "Технические
данные" в Приложении).
Данный пример подключения действителен для всех
универсальных устройств формирования сигнала.
Когда переключатель режима работы OPTISWITCH 3000
C правильно установлен на "max", на OPTISWITCH 3000 C
горит индикатор.
l
красный - если вибрирующий элемент покрыт
продуктом
l
зеленый - если вибрирующий элемент не покрыт
продуктом
См. руководство по эксплуатации устройства
формирования сигнала. Подходящие устройства
формирования сигнала - см. "Технические данные".
Отсек электроники и под-
ключения
Схема подключения
16
OPTISWITCH 3000 C - с двухпроводным выходом
Подключение к источнику питания
30061
-RU
-060217
