OPTIWAVE 7300 C
Специальное дополнение к инструкции по монтажу эксплуатации на OPTIWAVE 7300 C
11
3.4.4.
Подключение приборов взрывозащищенного исполнения EEx-d [ia] IIC
T3…T6
к источнику питания
Удостоверьтесь, что нагрузочный резистор подключен к положительной клемме "+" источника
питания. Если источник электропитания не имеет гальванической развязки, как показано на рисунке
2,
то заземляющий проводник источника питания должен быть соединен с проводником системы
выравнивания потенциалов.

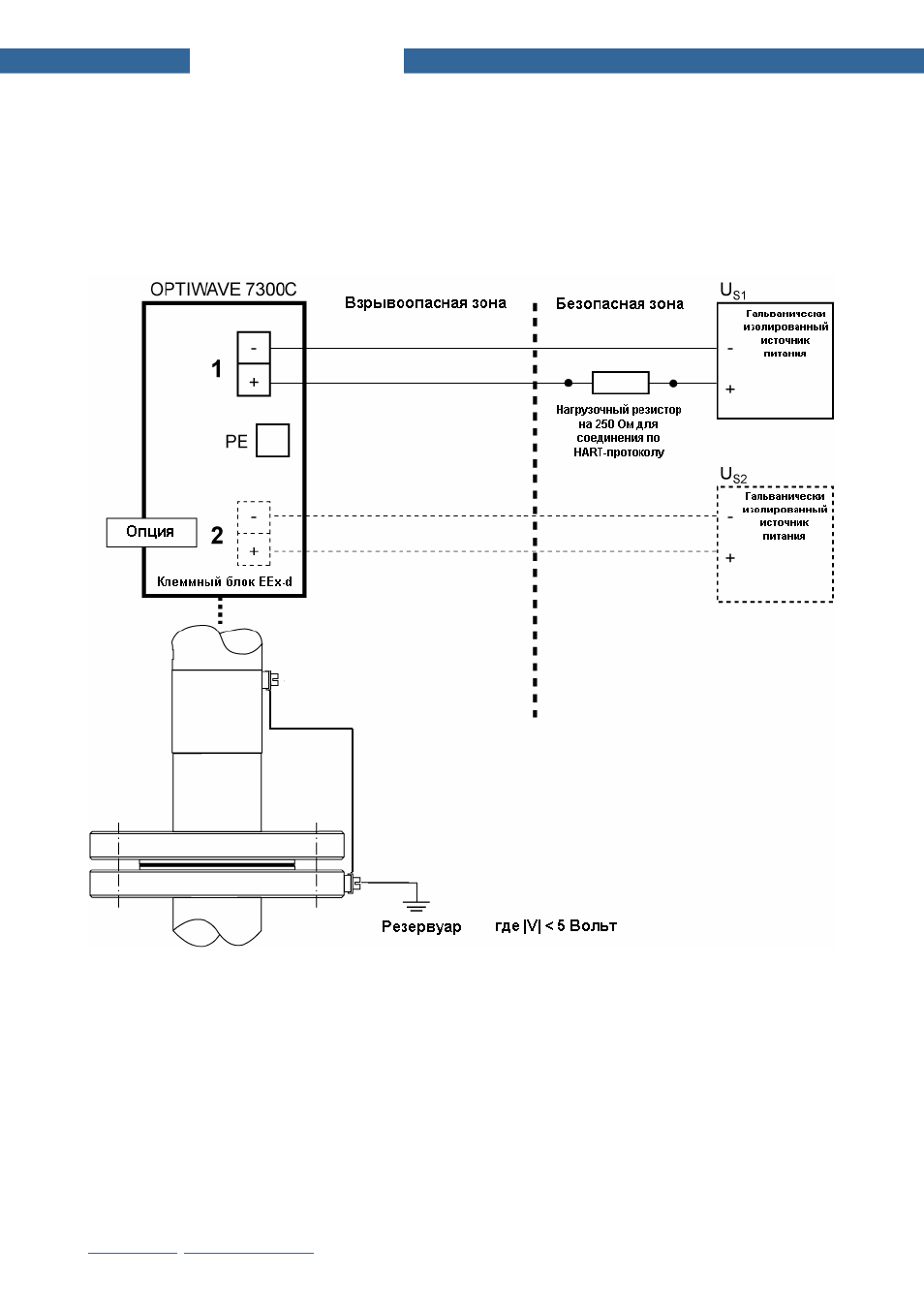

Рисунок 1. Подключение приборов взрывозащищенного исполнения EEx-d [ia] IIC T3…T6 к
источнику питания с гальванической развязкой
