OPTIWAVE 7300 C
Специальное дополнение к инструкции по монтажу эксплуатации на OPTIWAVE 7300 C
10
3.4.
Приборы взрывозащищенного исполнения EEx-d [ia] IIC T3…T6
3.4.1.
Общие замечания

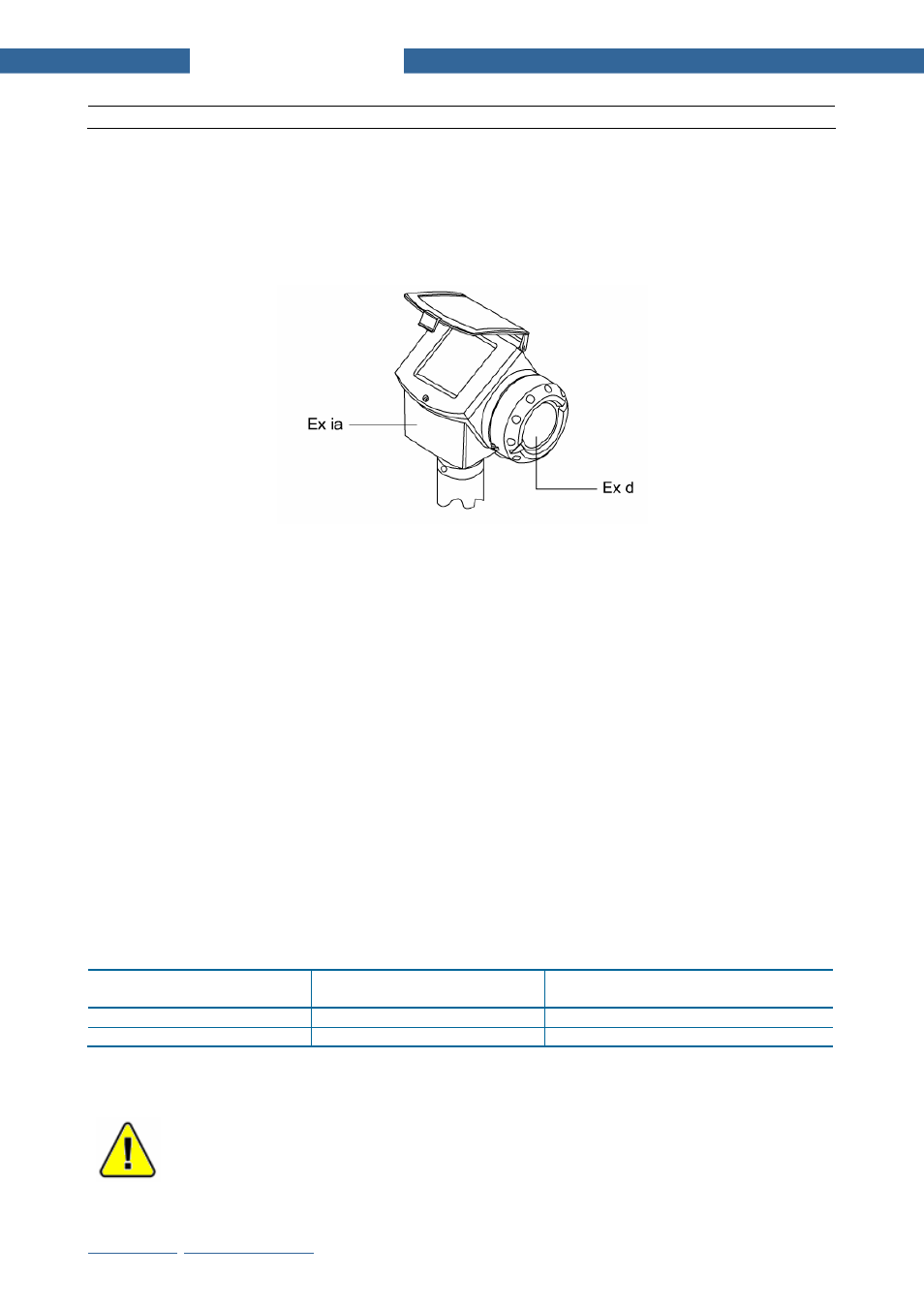

Корпуса электронных конверторов приборов OPTIWAVE 7300C исполнения EEx-d [ia] IIC T3…T6
имеют два изолированных друг от друга отсека:
o
основной отсек расположения блока электроники, имеющий исполнение "EEx-ia" (внутренние
искробезопасные цепи)
o
клеммный отсек (блок), имеющий исполнение "EEx-d" (выходные сигналы не являются
искробезопасными!)
3.4.2.
Электрические присоединения
1.
Для подключения приборов необходимо устанавливать только Ex-кабельные вводы и заглушки,
предоставляются только по заказу (опция). Если заказчик сам комплектует приборы кабельными
вводами или присоединениями, то они должны соответствовать степени пылевлагозащиты IP ≥ 6Х,
согласно EN 60529.
2.
Если для присоединения прибора используется только один кабельный ввод, то второй ввод
должен быть закрыт специальной заглушкой исполнения "EEx d".
3.
Электрический монтаж прибора должен соответствовать европейским стандартам EN 50018,
EN IEC 60079-1
и ГОСТ Р 51330.0-99 (Приложение В)..
4.
Кабельные вводы для приборов исполнения EEx-d [ia] IIC T3…T6 всегда изготавливаются из
металла.
Специальное примечание: трубные присоединения
1.
Подключите прибор с помощью специального трубного присоединения, имеющего исполнение
"EEx-d".
2.
Выполните герметизацию этого трубного ввода с помощью специальных "EEx d"
сертифицированных уплотнений. Более подробная информация находится в европейском стандарте
EN 50018
и ГОСТ Р.
3.
Если для присоединения прибора используется только один кабельный ввод, то второй ввод
должен быть закрыт специальной заглушкой исполнения "EEx d".
3.4.3.
Требования к источнику питания
Тип терминала
Минимальное напряжение
при токе 22 мА
Максимальное напряжение при
токе 22 мА
на 1-м выходе
20
В постоянного тока
36
В постоянного тока
на 2-м выходе
*
10
В постоянного тока
30
В постоянного тока
*
Каждый выходной сигнал должен подключаться к отдельному источнику питания, т. е. для второго
токового выхода необходим отдельный источник питания!
Специальное примечание: нагрузочный резистор.
При наличии в цепи прибора нагрузочного резистора, его необходимо подключать к положительной
клемме "+" источника питания, а отрицательная клемма должна быть подсоединена к общему
проводу.
Если нагрузочный резистор по условиям применения должен подключаться к отрицательной "—"
клемме источника питания, то общее сопротивление токовой петли не должно превышать 250 Ом.
