3
Электрические подключения
26
OPTIFLEX 2200 C/F
www.krohne.com
06/2013 - 4002876501 - AD ATEX OPTIFLEX 2200 R02 ru
3.6.4
Электрические схемы
Опасность!
Минимальное расстояние между проводом заземления и клеммой токового выхода должно
составлять 2 мм / 0,83¨.
Осторожно!
Убедитесь, что Вы подключили нагрузочный резистор к положительной стороне.
Уровнемер с выходным сигналом 4...20 мА пассивный - HART
P

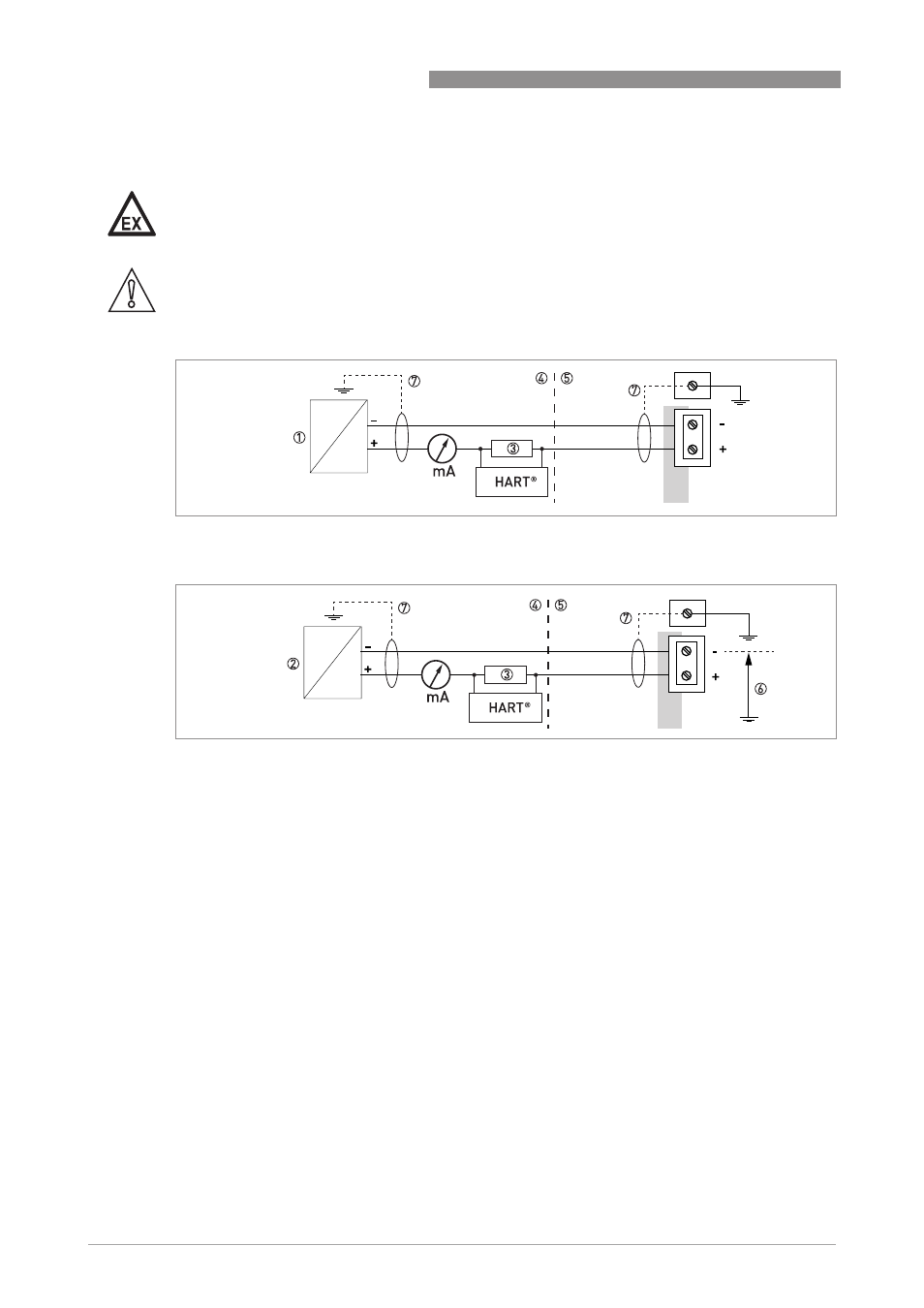

иcyнoк 3-9: Электрическая схема для оборудования с взрывозащитой вида Ex d ia / Ex ia tb (с гальванической изоляцией)
P
иcyнoк 3-10: Электрическая схема для оборудования с взрывозащитой вида Ex d ia / Ex ia tb (без гальванической изоляции)
1 Источник питания с гальванической изоляцией
2 Источник питания
3 Резистор для связи по HART
®
-
протоколу
4 Невзрывоопасная зона
5 Взрывоопасная зона
6 |U| < 13 В
7 Кабель заземления - если электрический кабель экранирован (кабель в оплётке и т.п.)
