3.5.4
Электрические схемы
Раздельное (Полевое) исполнение
Кабель связи (между электроникой конвертера сигналов и электроникой на конце сенсора)
поставляется изготовителем для применений в соответствии с ATEX. Кабель связи не может быть
заменён пользователем. За получением подробной информации обратитесь к поставщику.
Уровнемер с выходным сигналом 4...20 мА пассивный - HART
P

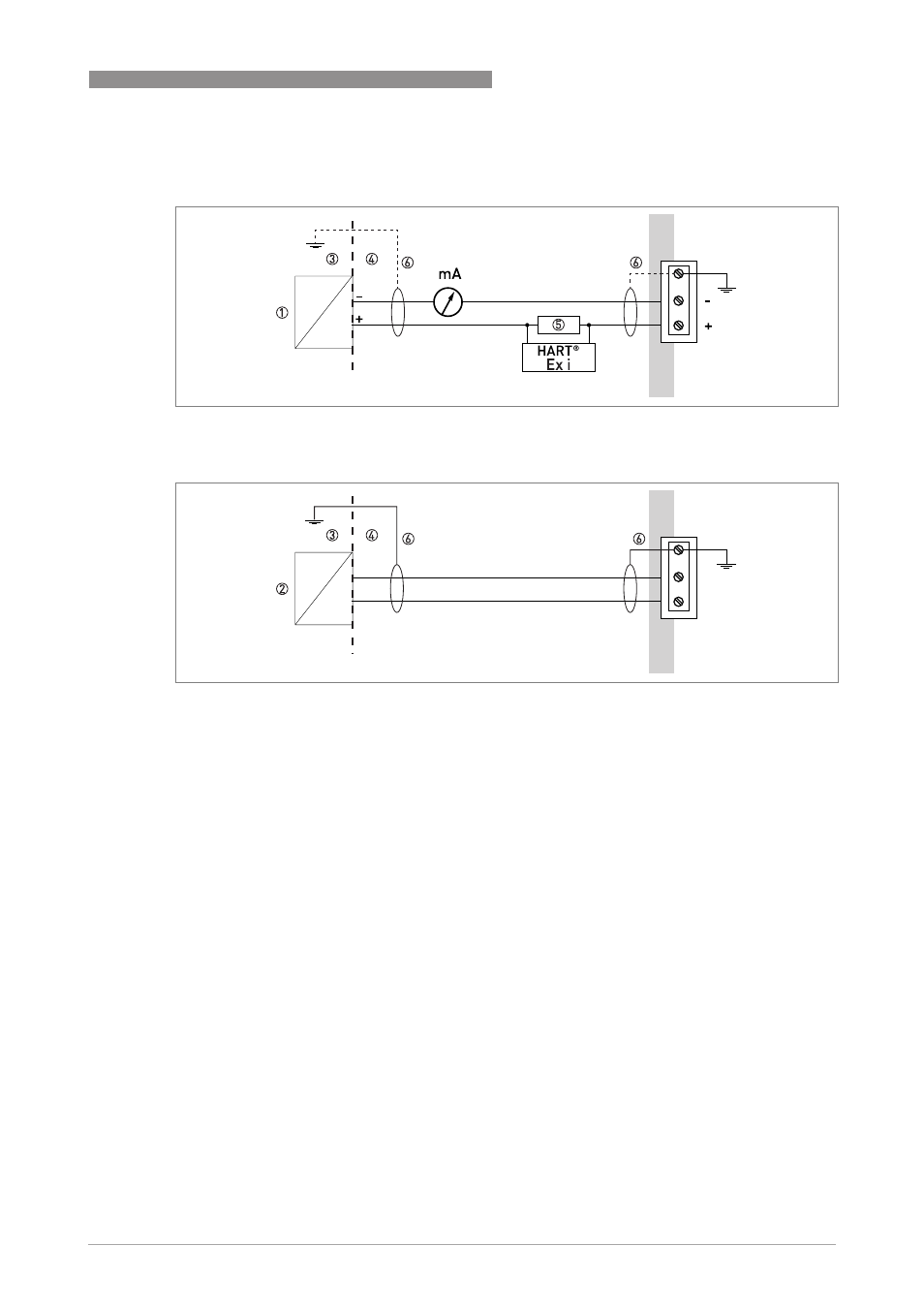

иcyнoк 3-5: Электрическая схема для оборудования с взрывозащитой вида Ex ia с выходным сигналом 4...20 мА пассивный -
HART
Уровнемер с выходным сигналом FOUNDATION™ fieldbus или PROFIBUS PA
P
иcyнoк 3-6: Электрическая схема для оборудования с взрывозащитой вида Ex ia с выходным сигналом FOUNDATION™ fieldbus
или PROFIBUS PA
1 Искробезопасный источник питания
2 Сертифицированный барьер с параметрами согласно категории защиты или источником питания FISCO
3 Невзрывоопасная зона
4 Взрывоопасная зона
5 Резистор для связи по HART
®
-
протоколу
6 Провод заземления - если электрический кабель экранирован (кабель в оплётке и т.п.). ПРИМЕЧАНИЕ: Экранированный
электрический кабель обязателен для выходных сигналов с наложенными промышленными протоколами.
