11 Соединительный кабель для подачи питания
подключить таким же способом согласно схеме
подключения, дополнительно соединить защитный
провод с внутренней клеммой заземления.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.

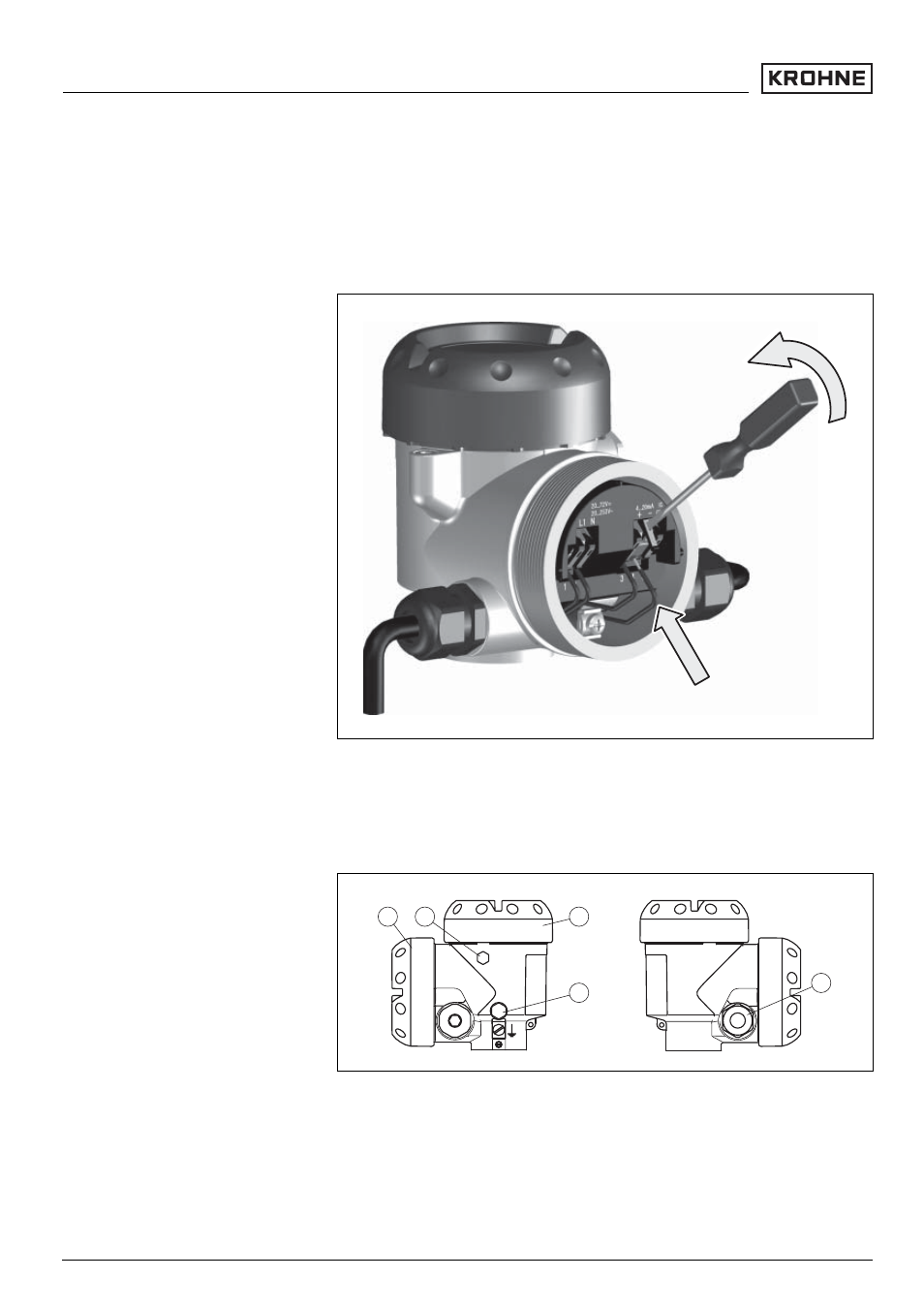

Рис. 15: Подключение: шаги 5 и 6
5.3 Схемы подключения (двухкамерный
корпус)
1
2
3
4
5
Рис. 16: Двухкамерный корпус
1
Крышка отсека подключения
2
Заглушка
3
Крышка отсека электроники
4
Фильтр для выравнивания давления
5
Кабельный ввод
Общий вид корпуса
22
OPTISOUND 3030 C - 4 ... 20 mA/HART - четырехпроводный
Подключение к источнику питания
30512
-RU
-060119
