d
45°
h
max.
d
100 mm/4"
150 mm/6"
200 mm/8"
250 mm/10" 300 mm
400 mm
500 mm
600 mm
h
max.

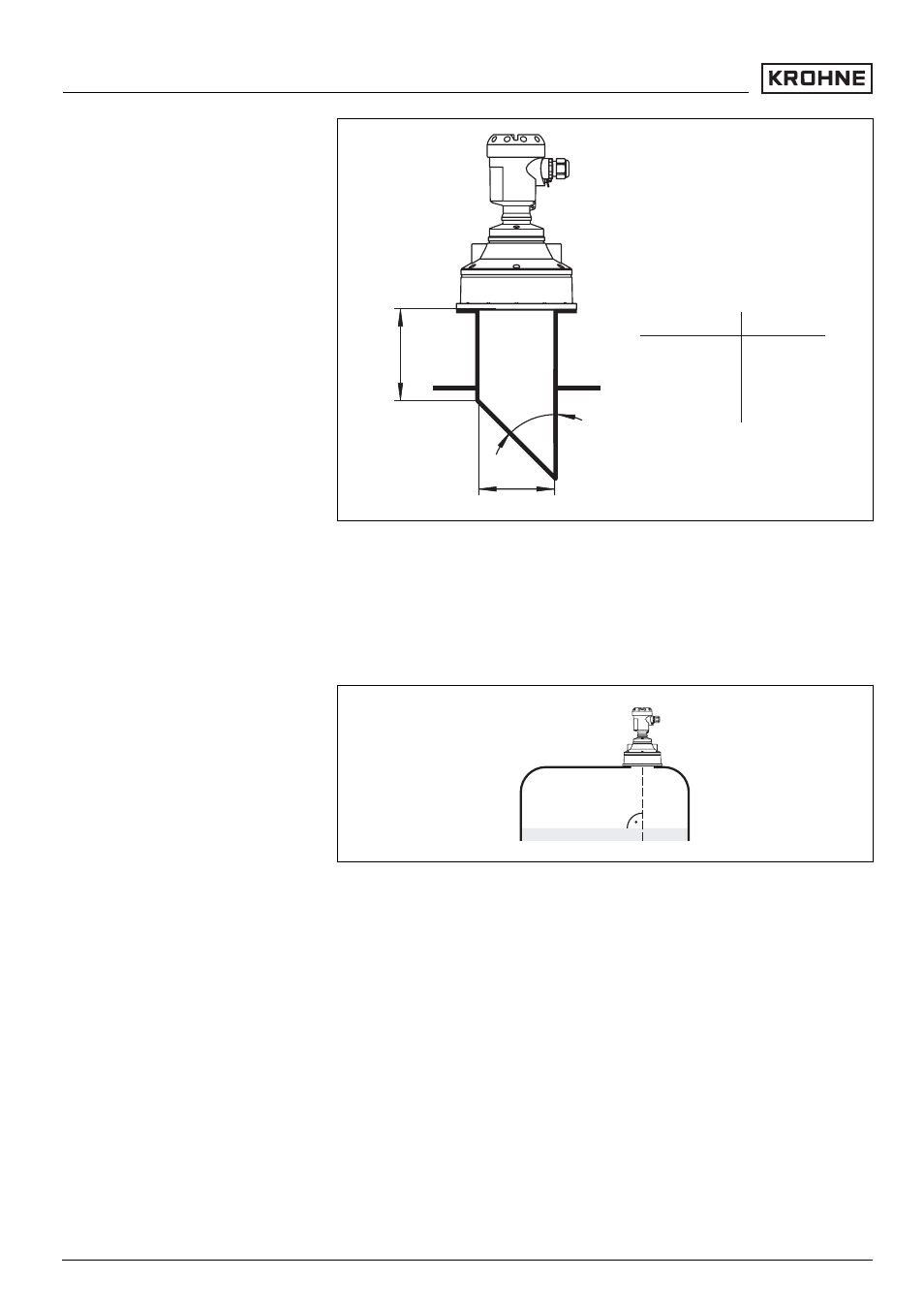

Рис. 7: Ориентировочные размеры патрубков
Для достижения оптимальных результатов измерения на
жидкостях датчик нужно устанавливать, по возможности,
вертикально по отношению к поверхности продукта.
Рис. 8: Ориентация датчика для измерения уровня жидкостей
Для обеспечения оптимальной ориентации датчика
относительно поверхности сыпучего продукта можно
использовать поворотное крепление (монтажную скобу).
Ориентация датчика
14 OPTISOUND 3030 C - 4 ... 20 mA/HART - четырехпроводный
Монтаж
