6
Техническое обслуживание
18
OPTISWIRL 4070
www.krohne.com
07/2012 - 4002179001 - MA OPTISWIRL 4070 Ex II2G AD R04 rs

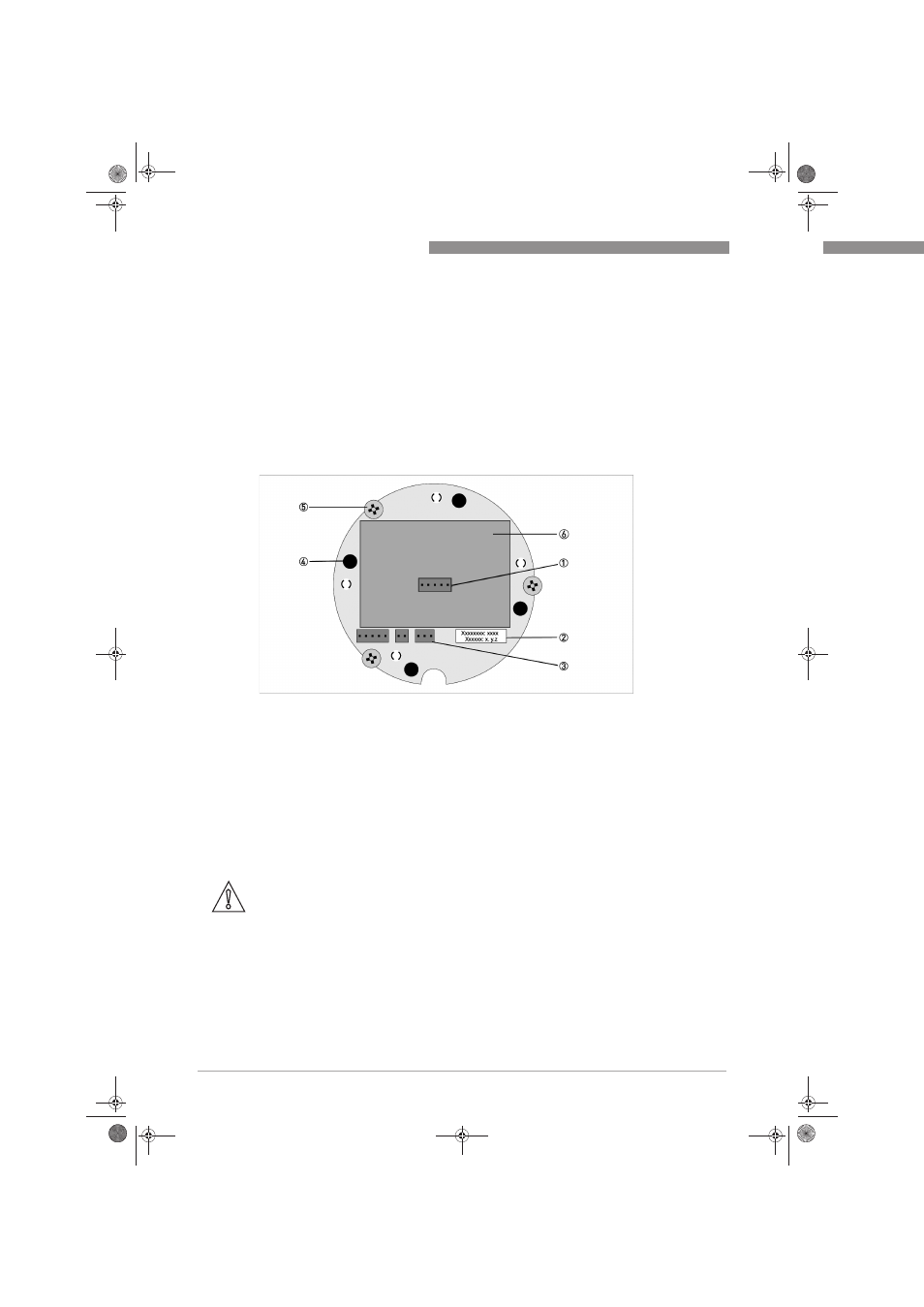

Особое внимание следует обратить на нижеприведенный рисунок и:
• Идентичность конструкции проверяется по типовым табличкам.
• Соединительный кабель электрических цепей первичного преобразователя должен пролегать в
предусмотренной для него выемке соединительных плат. Необходимо избегать повреждений,
например, по причине защемления.
• Правильное подсоединение первичного преобразователя 3 и штекера дисплея 1
• Монтажные винты М4 5 необходимо туго затянуть
Перед открытием взрывонепроницаемой оболочки прибор необходимо отключить от
электропитания. Необходимо обязательно соблюдать предупредительные указания.
Замена прибора в сборе
Демонтаж и монтаж прибора находится в полной ответственности пользователя.
Перед тем как отсоединить электрические кабели прибора, необходимо убедиться, что все
подводящие кабели отключены от электропитания и относительно исходного потенциала
взрывоопасной зоны. Это действует также для функционального кабеля заземления (FE) и кабеля
уравнивания потенциалов (РА).
1 Разъём для дисплея
2 Номер версии, программное обеспечение
3 Разъём для первичного преобразователя
4 Распорные щтифты для дисплея
5 Крепёжные винты блока электроники
6 Типовая табличка сигнального конвертера
Осторожно!
• Находящиеся под давлением трубопроводы перед демонтажем первичного преобразователя
должны быть освобождены от давления.
• При опасных или критичных для окружающей среды измеряемых веществах необходимо
принять предупреждающие меры по безопасности относительно нахождения остатков
измеряемой среды в первичном преобразователе.
• При повторной установке прибора в трубопровод необходимо заменить уплотнительные
прокладки.
