4
Электрический монтаж
14
OPTISWIRL 4070
www.krohne.com 07/2012 - 4002179001 - MA OPTISWIRL 4070 Ex II2G AD R04 rs
4.4 Заземление и уравнивание потенциалов
В случае приборов компактного исполнения и первичных преобразователей с фланцевым
подсоединением подключение может быть выполнено через токопроводящее соединение
первичного преобразователя с трубопроводом. В случае приборов компактного исполнения и
первичных преобразователей исполнения «сэндвич» необходимо предусмотреть для соединения с
землёй отдельный кабель, который подключается к внешней клемме заземления PA.
Приборы раздельного исполнения могут быть включены в цепи уравнивания потенциалов по выбору
или через клемму заземления PA в клеммном отсеке сигнального конвертера, или через внешнюю
клемму заземления PA на настенном креплении.
Осторожно!
Уравнивание потенциалов
Сигнальные конвертеры вихревых расходомеров должны быть включены согласно EN 60079-14 в
локальное уравнивание потенциалов! Подключение проводить к клеммам заземления PA.

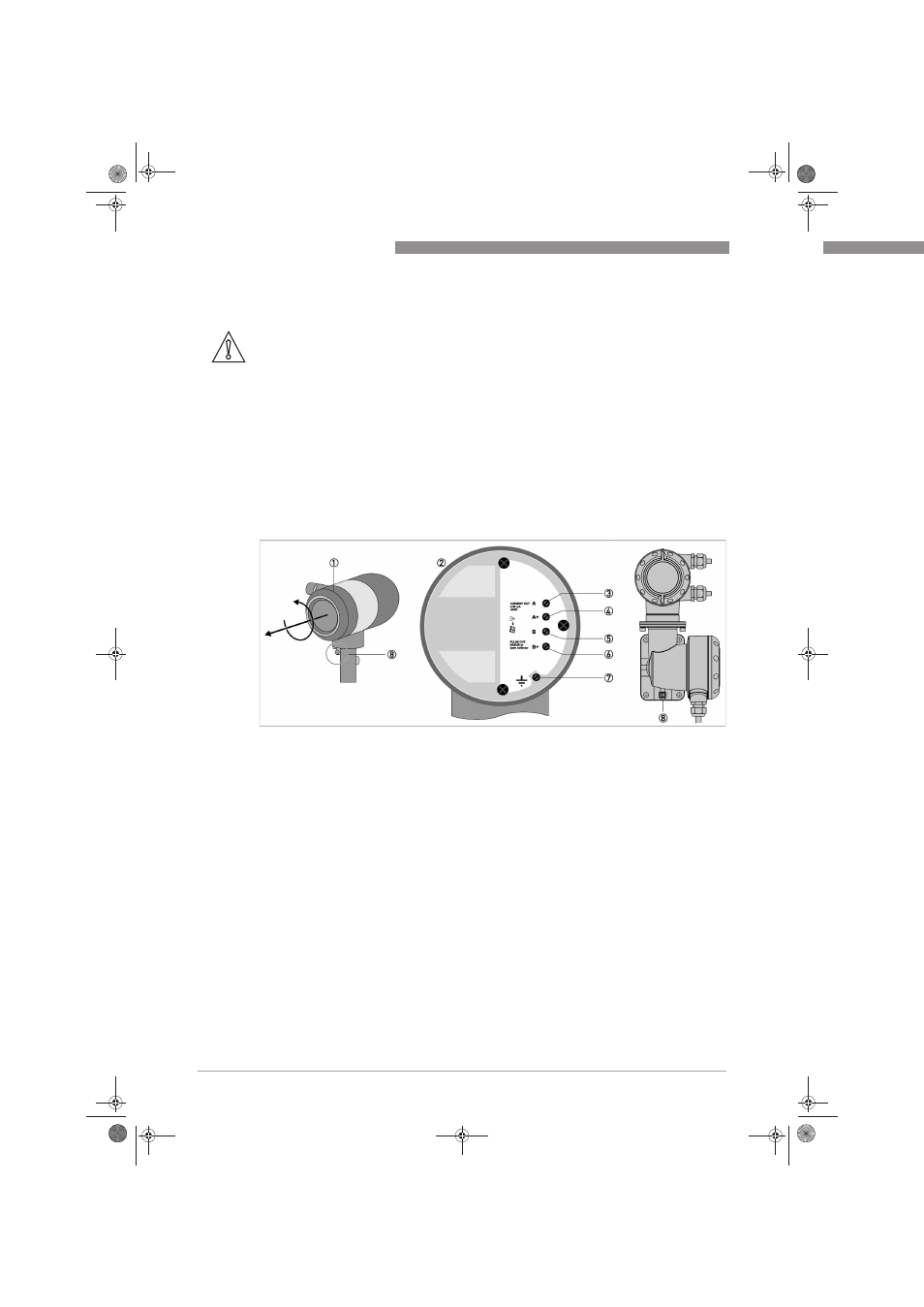

1 Закрытый клеммный отсек
2 Открытый клеммный отсек
3 Клемма А: Токовый выход 4…20 мА (-)
4 Клемма А+: Токовый выход 4…20 мА (+)
5 Клемма В: Импульсный выход / выход состояния (-)
6 Клемма В+: Импульсный выход / выход состояния (+)
7 PA Внутренняя клемма заземления
8 PA Внешняя клемма заземления
