Электрические подключения
4
19
OPTISONIC 3400
www.krohne.com 12/2013 - 4003297501 - AD EX OPTISONIC 3400 -ru- R02
4.1
Общая информация
Расходомер компактного исполнения OPTISONIC 3400 C(/i) -Ex и конвертер сигналов UFC 400 F(/i) -
Ex (
раздельное исполнение) должны быть подключены к системе выравнивания потенциалов
установки. Это можно выполнить внутри прибора путём присоединения провода защитного
заземления (РЕ) питающей сети к внутренней клемме заземления РЕ, или снаружи, путём
присоединения отдельного проводника системы выравнивания потенциалов к внешней U-образной
клемме (резьба М5) крепёжного фланца (в случае приборов компактного исполнения) или к
креплению прибора (для конвертеров сигналов раздельного исполнения). Отдельный
соединительный проводник должен иметь сечение не менее 4 мм
2
.
Крышка дисплея герметизирует отсек блока электроники корпуса конвертера сигналов и имеет вид
взрывозащиты "Взрывонепроницаемая оболочка". Клеммный отсек по умолчанию имеет вид
взрывозащиты "Повышенная безопасность" ("Ex e") и может быть опционально выполнен с видом
взрывозащиты "Взрывонепроницаемая оболочка" ("Ex d"). Резьбовые соединения между крышками и
корпусом конвертера плотно подогнаны согласно требованиям для типа защиты
"
Взрывонепроницаемая оболочка". Откручивайте и закручивайте крышки осторожно и не применяйте
никогда чрезмерную силу!
Следите за тем, чтобы резьбовые соединения всегда были чистыми и хорошо смазанными
(
например, смазкой на основе ПТФЭ). Смазка помогает предотвратить заклинивание резьбы
вследствие образования коррозии.
Прежде чем отвинтить крышки, ослабьте фиксаторы (по одному на каждой крышке). Для этого
открутите винт М4 с углублением под шестигранный ключ на 3 мм, пока фиксатор можно будет
повернуть. После того как крышки вновь будут установлены на корпус, убедитесь, что фиксаторы
закреплены надлежащим образом.
Внимание!
Перед тем как открыть отсек блока электроники корпуса конвертера сигналов, необходимо
обесточить электронику. Прежде чем открыть корпус, подождите как минимум 35 минут для
температурного класса T6 и 10 минут для температурного класса T5.

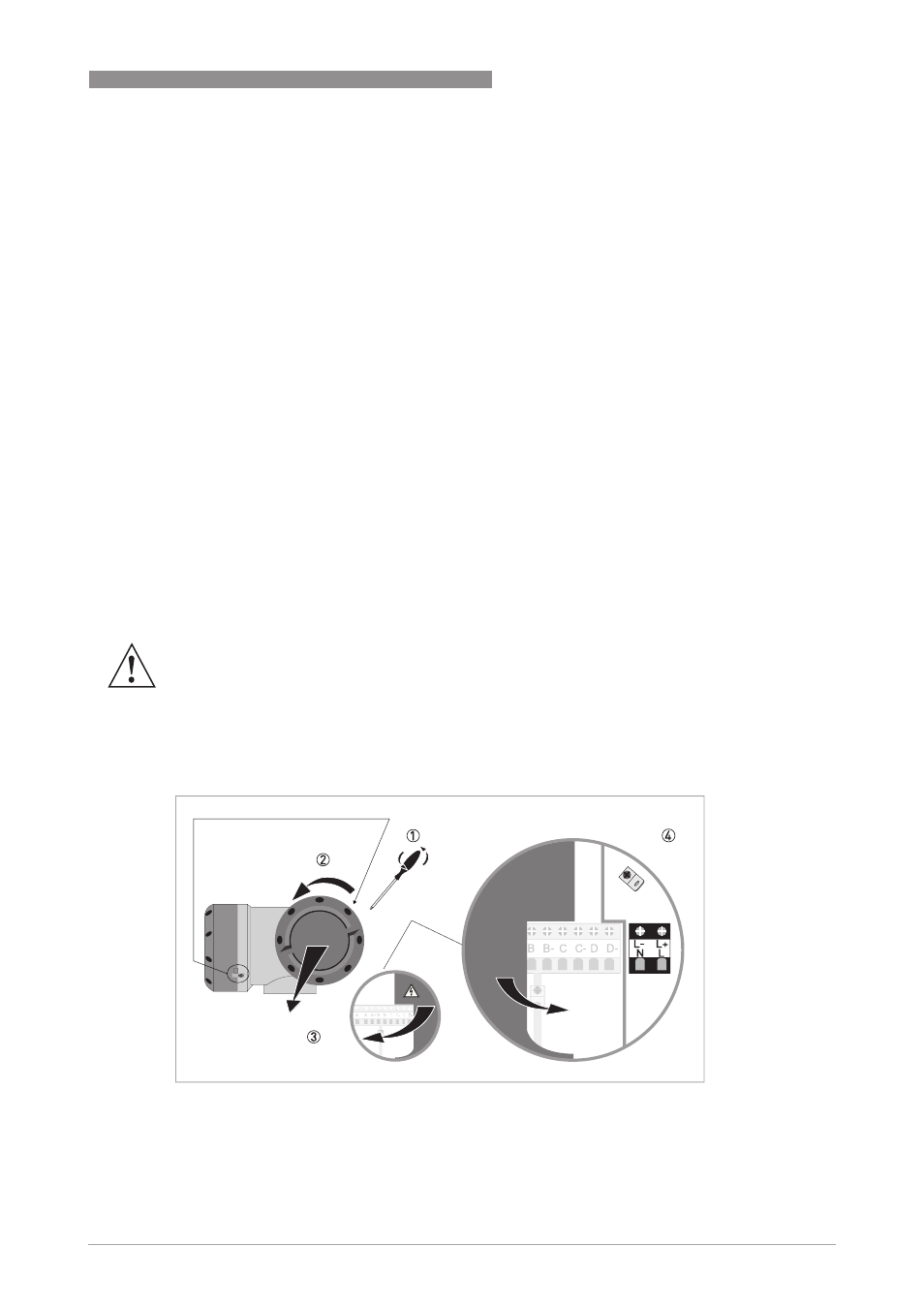

P иcyнoк 4-1: Электрические подключения
1 Открутите винт, использующийся для блокировки
2 Отвинтите крышку против часовой стрелки и снимите её
3 Откройте / закройте защитную шторку отсека сетевого питания
4 Клеммы для подключения электропитания и сигнальных кабелей / кабелей передачи данных
