Монтаж
3
17
OPTISONIC 3400
www.krohne.com
12/2013 - 4003297501 - AD EX OPTISONIC 3400 -ru- R02
3.4
Выравнивание потенциалов
3.4.1
Конвертер сигналов
Ультразвуковой конвертер сигналов UFC 400 F...-Ex всегда должен быть подключен к системе
выравнивания потенциалов оборудования в зоне, классифицируемой в качестве взрывоопасной.
Для этого уравнительный провод должен быть подключен к внешней U-образной клемме (резьба M5)
конвертера UFC 400 F.
Отдельный провод заземления должен иметь сечение не менее 4 мм
2
(11 AWG)
или 2,5 мм
2
(14
AWG)
в случае, если он механически защищён (смотрите пункт 413 регламента HD 384.4.41 или
стандарта IEC 364-4-41). Убедитесь, что центральный проводник защитного соединения правильно
подсоединён к U-образной внешней клемме проводника РЕ, а винт туго зафиксирован.
Искробезопасные цепи преобразователей конвертера сигналов UFC 400 гальванически изолированы
от земли, поэтому не обязательно подсоединять проводник эквипотенциального соединения между
первичным преобразователем (заземлёнными искробезопасными цепями преобрахователей
сигнала) и конвертером сигналов (искробезопасные цепи преобразователей сигнала с нулевым
потенциалом), но при желании его можно использовать.
3.5
Подключение сигнальных кабелей (полевое исполнение)
Детали смотрите на рисунках ниже.
Осторожно!
Когда температура окружающей среды превышает 60°C / 140°F, используемые (для подключения
конвертера сигналов UFC 400F/...) кабели и кабельные уплотнения должны быть рассчитаны, как
минимум, для 75°C / 167°F.
Электрическое подключение - Стандартное исполнение
P

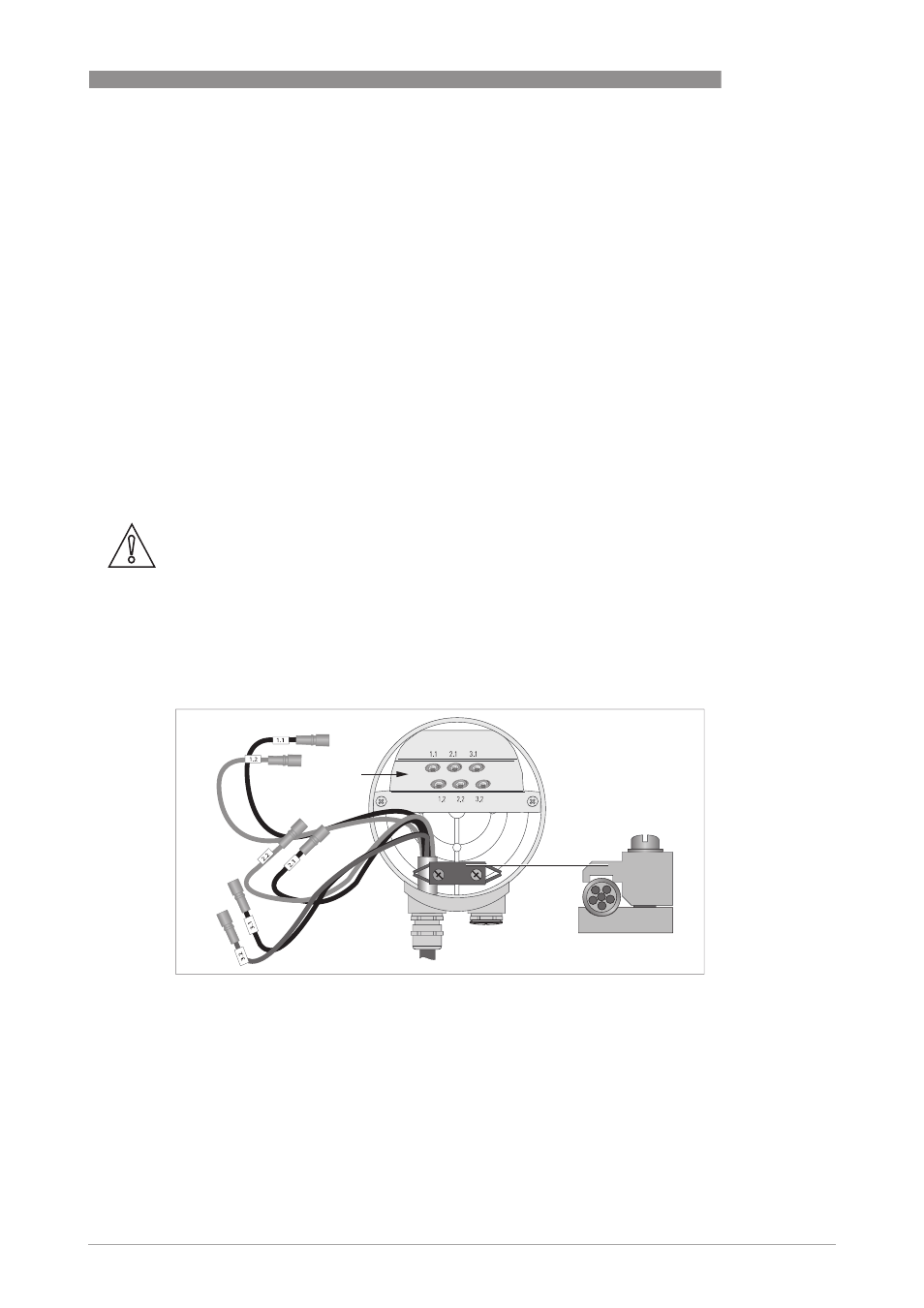

иcyнoк 3-1: Подключите кабели к клеммной коробке первичного преобразователя
