Электрический монтаж

4

19

VA40 - VA45

www.krohne.com

11/2013 - 4003275301 - MA VA40-45 R04 ru

4.4

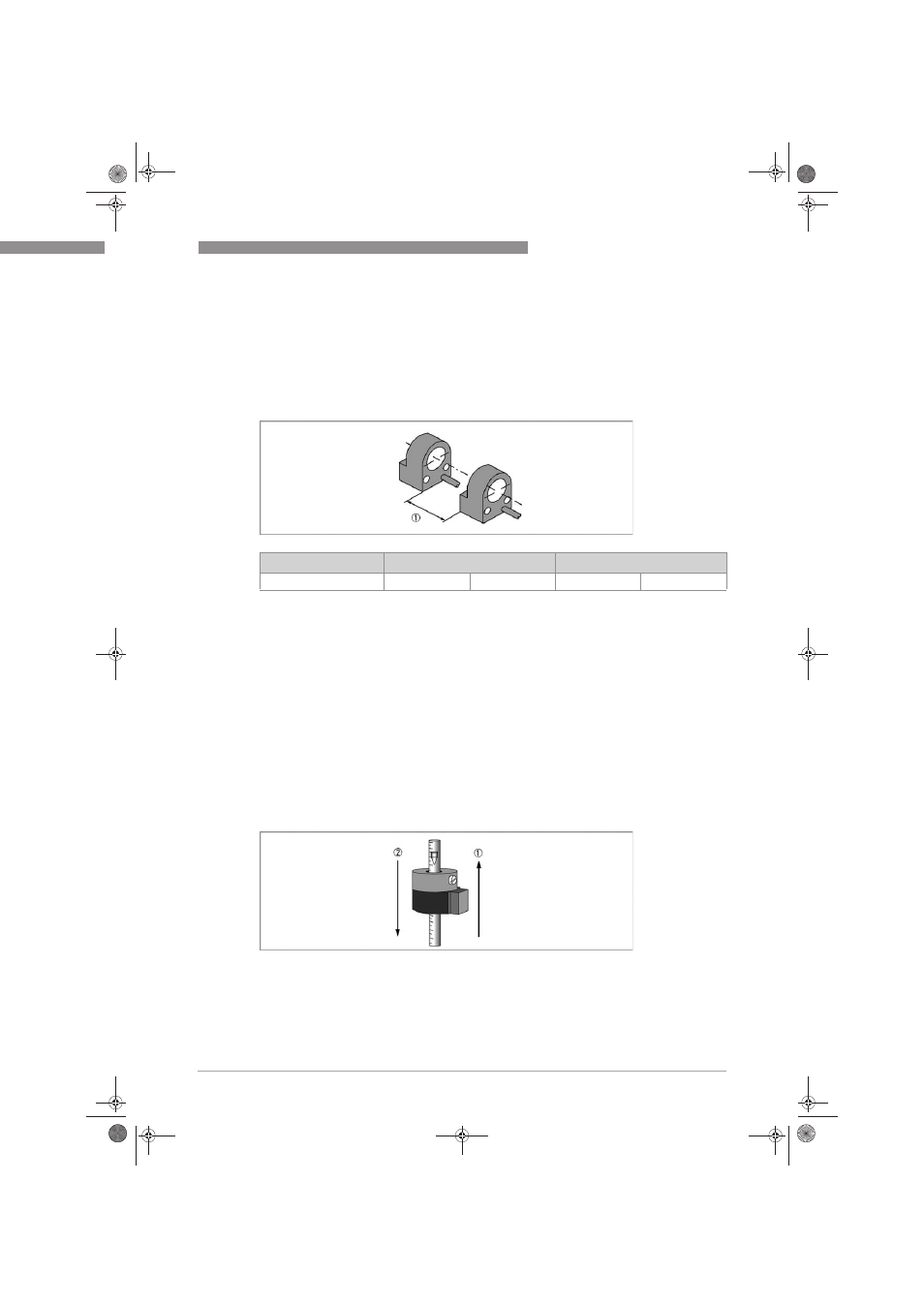

Минимальный зазор между двумя кольцевыми предельными

выключателями

При использовании двух предельных выключателей на одном устройстве, а также в случае, когда
предельные выключатели кольцевого типа расположены близко друг к другу, обязательно
соблюдайте минимальное расстояние между ними чтобы избежать взаимного влияния предельных
выключателей.

4.5

Режимы работы предельного выключателя кольцевого типа

Моностабильный предельный выключатель NAMUR с 2-х проводной схемой подключения
Поплавок за пределами предельного выключателя: сигнал

≥ 3 мА

Поплавок внутри предельного выключателя: сигнал

≤ 1 мА

Бистабильный предельный выключатель NAMUR с 2-х проводной схемой подключения
Независимо от положения поплавка при перемещении в направлении: сигнал

≥3 мА

Предварительное условие: поплавок находится вне предельного выключателя.

Бистабильный предельный выключатель 3-х проводный с транзисторным ключом
Независимо от положения поплавка при перемещении в направлении: выход Ua

≤ 1 В постоянного

тока
Предварительное условие: поплавок находится вне зоны действия предельного выключателя.

Минимальный зазор

2-

проводной NAMUR

3-

проводной транзистор

1

16

мм

0,63"

45

мм

1,77"
