4
Электрический монтаж
16
VA40 - VA45
www.krohne.com
11/2013 - 4003275301 - MA VA40-45 R04 ru
4.2.1
Предельный выключатель кольцевого типа
Соединительные кабели предельного выключателя прокладывается по длинному вырезу на задней
стороне.
Модуль ЭМС фильтра и задняя направляющая ротаметра должны быть гальванически соединены и
заземлены.
Для моностабильных выключателей (с одним устойчивым состоянием) ЭМС фильтр не требуется.
4.2.2
Подключение предельного выключателя типа MS14
P

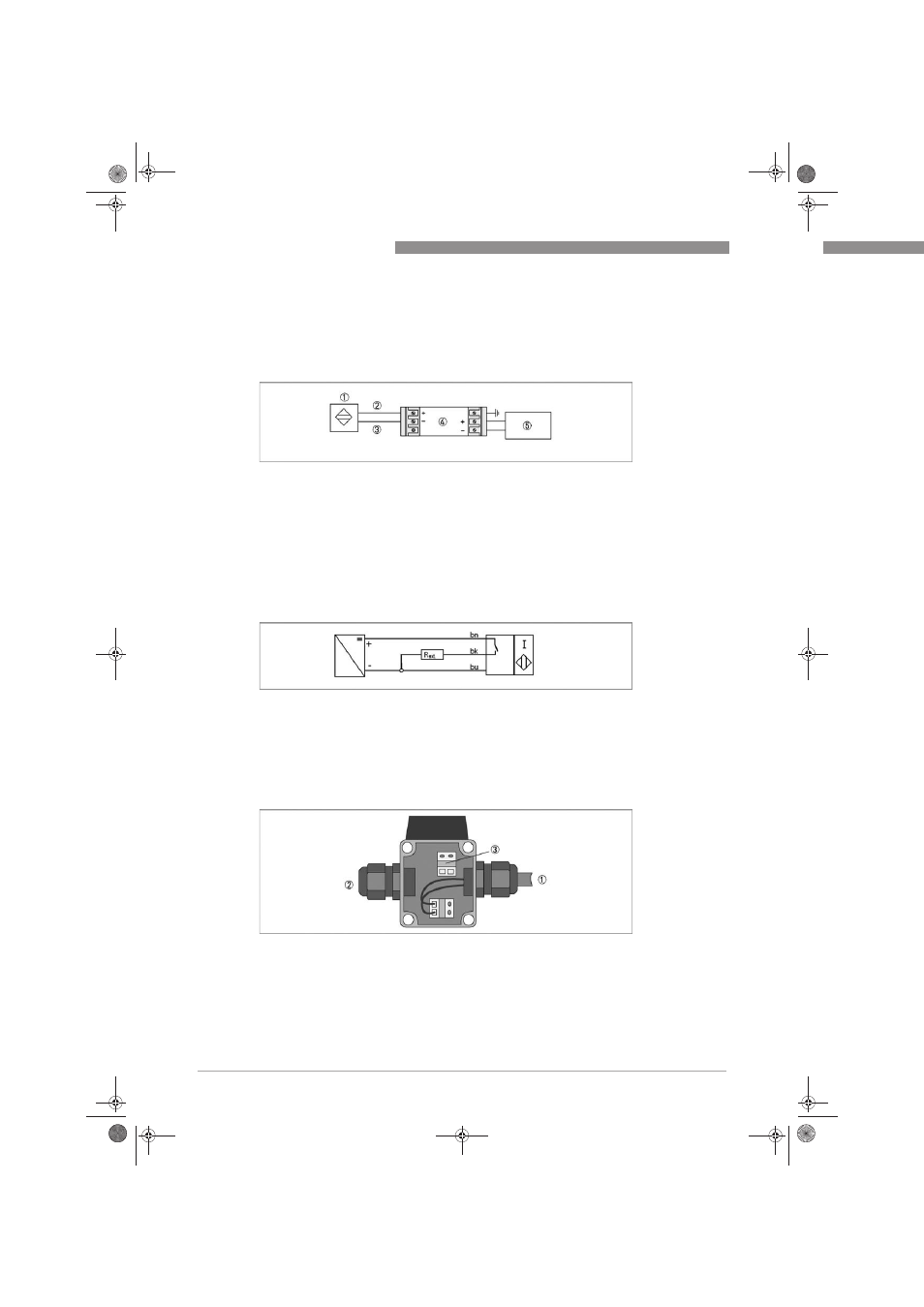

иcyнoк 4-2: Подключение предельного выключателя типа NAMUR
1 Предельный 2-проводный выключатель NAMUR
2 Цветная кодировка +
3 Проводник голубого цвета -
4 Внешний помехоподавляющий фильтр
5 Приемник
Схема подключения при 3-х проводной схеме подключения с транзисторным ключом
bn -
коричневый- напряжение питания +
bk –
черный, контакт переключателя
bu -
синий - напряжение питания -
P
иcyнoк 4-3: Подключение предельного выключателя типа MS14
1 Подключение герконового выключателя
2 Подключение приемного устройства
3 Присоединительные клеммы для подключения вторичного принимающего устройства (сухой контакт)
