Схемы соединений для разнесенных версий
3
21
OPTIFLUX
www.krohne.com
10/2012 - 4002294401_EX IFC 100 _ru_121022_R01
3.3 Подключение сигнального кабеля

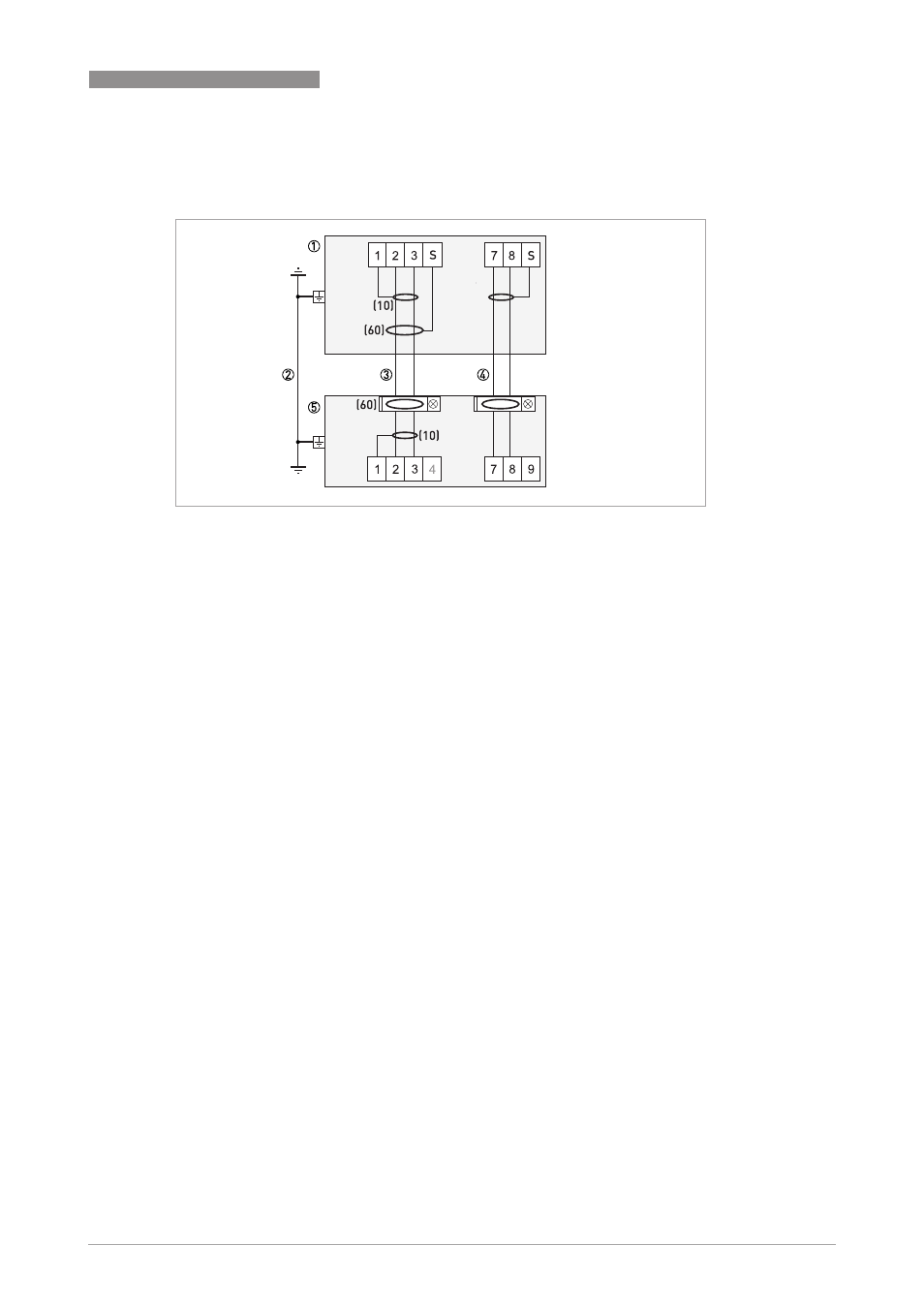

Pиcyнoк 3-2: Соединительные кабели версии полевого исполнения
1 Клеммная коробка в корпусе конвертера сигналов для подключения сигнального кабеля и кабеля тока возбуждения
2 Выравнивание потенциалов, проводник ≥ 4 мм
2
3 Сигнальный кабель в соответствии с EN 60079-14, раздел 12.2 (искробезопасная цепь)
4 Кабель тока возбуждения в соответствии с EN 60079-14, раздел 9.3 и 11.3 (повышенная безопасность)
5 Клеммная коробка первичного преобразователя
