Схемы соединений для разнесенных версий
3
19
OPTIFLUX
www.krohne.com
10/2012 - 4002294401_EX IFC 100 _ru_121022_R01
3.1 Сигнальный кабель A
Сигнальный кабель А представляет собой защитный кабель с двойной изоляцией в соответствии с
EN 60079-14, раздел 12.2 (искробезопасная цепь).

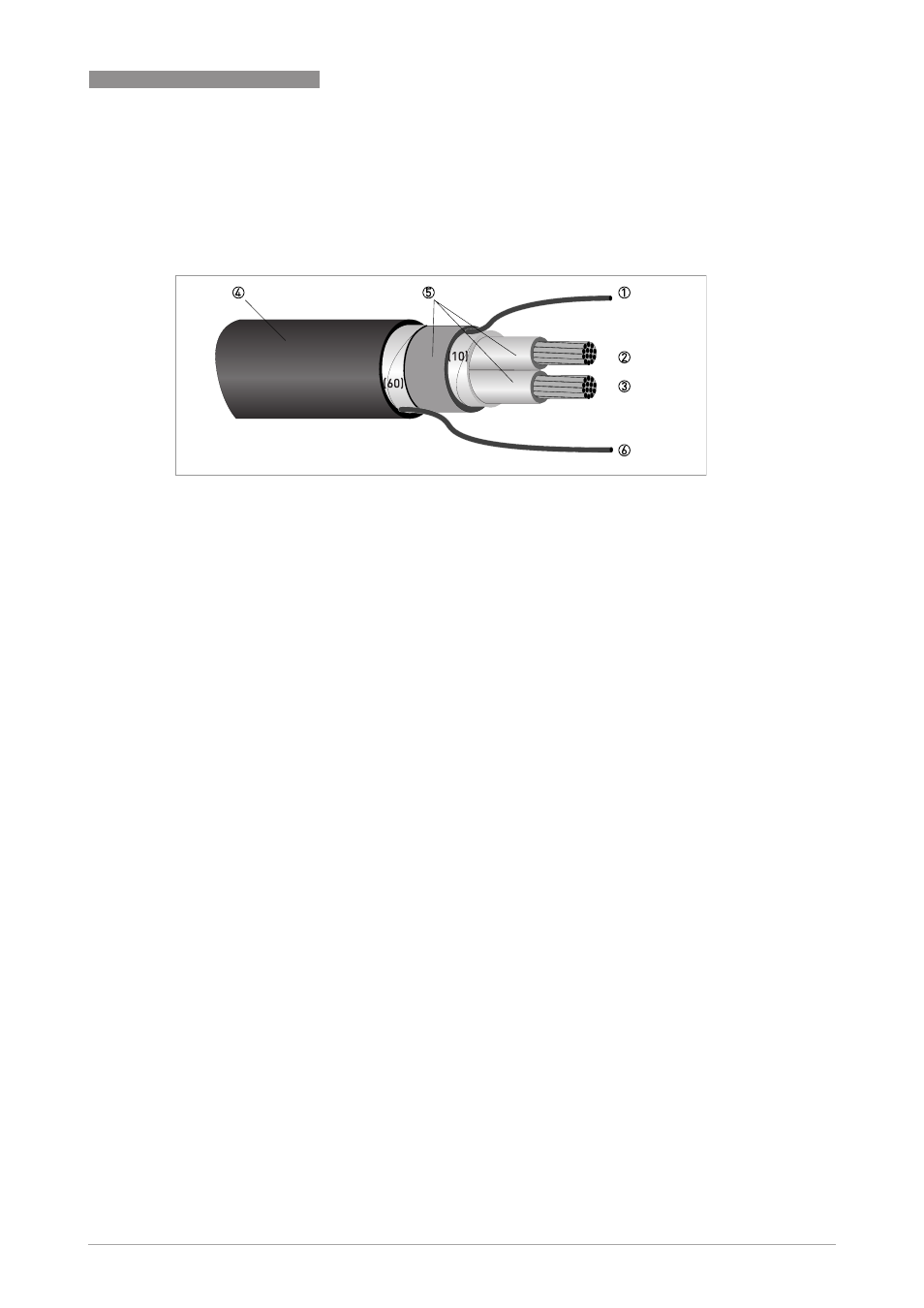

Pиcyнoк 3-1: Устройство сигнального кабеля А
1 Многожильный заземляющий проводник (1) внутреннего экрана (10), 1,0 мм
2
, медный / AWG 17 (не изолированый и без
защитного покрытия)
2 Изолированный проводник (2), 0,5 мм
2
, медный / AWG 20
3 Изолированный проводник (3), 0,5 мм
2
, медный / AWG 20
4 Внешний экран
5 Слои изоляции
6 Многожильный заземляющий проводник (6) для внешнего экрана (60)
