Монтаж
2
9
OPTIFLUX 1000
www.krohne.com
07/2014 - 4002503102 - QS OPTIFLUX 1000 R0
6 ru
2.8
Условия монтажа
2.8.1
Прямые участки трубопровода до и после прибора
Используйте прямые участки трубы до и после прибора, чтобы предотвратить искажения потока или
завихрения, вызванные изгибами трубопровода и Т-образными участками
2.8.2
Отводы типа 2D или 3D
2.8.3 T-
образный отвод
P

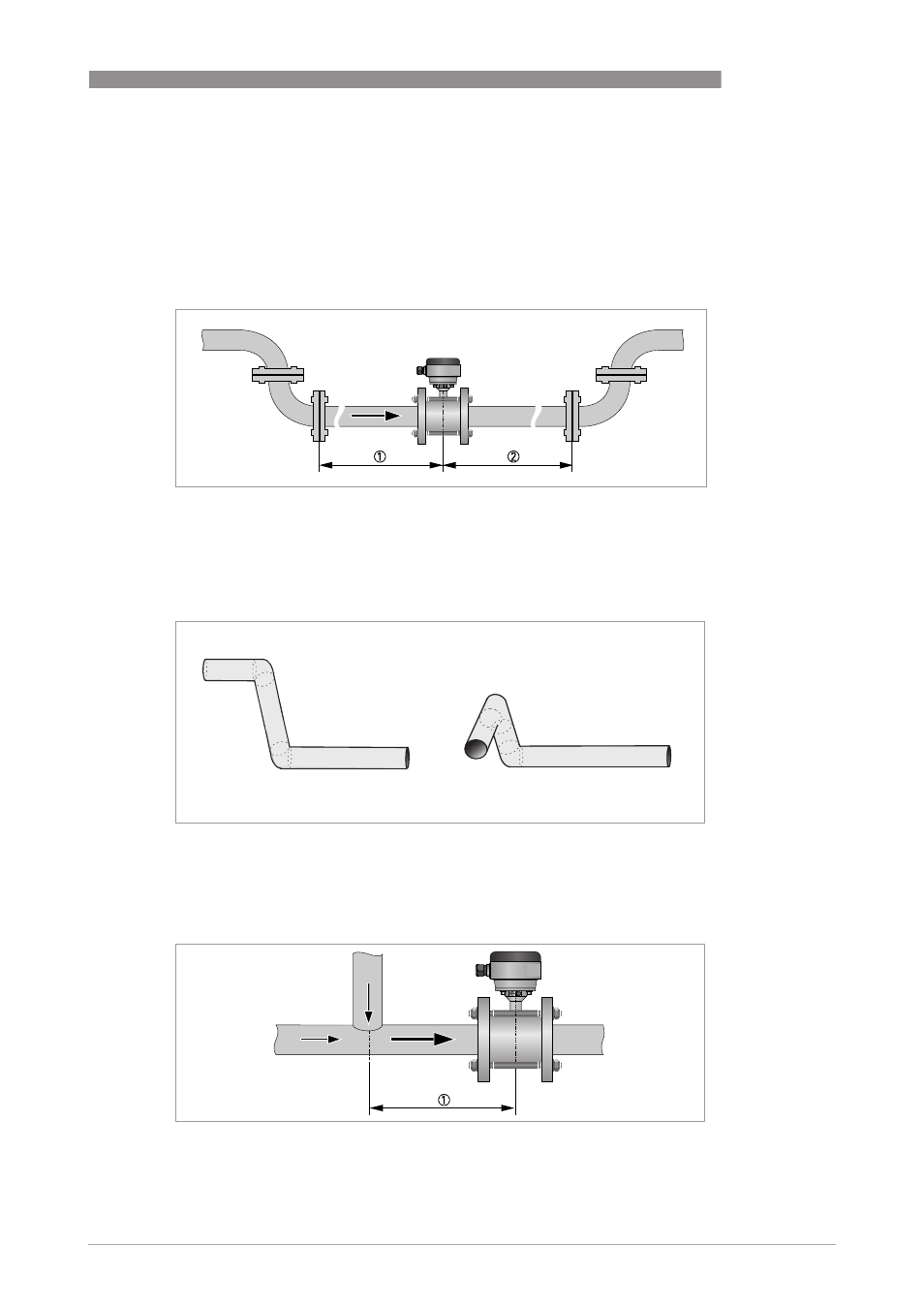

иcyнoк 2-5: Рекомендуемые длины прямых участков на входе и выходе прибора
1 ≥ 5 DN
2 ≥ 2 DN
P
иcyнoк 2-6: Отводы типа 2D и 3D, перед расходомером
1 Отводы типа 2D: ≥ 5 DN; отводы типа 3D: ≥ 10 DN
P
иcyнoк 2-7: Расстояние после Т-образной секции
1 ≥ 10 DN
