Монтаж
2
11
OPTIFLUX 1000
www.krohne.com 07/2014 - 4002503102 - QS OPTIFLUX 1000 R0 6 ru

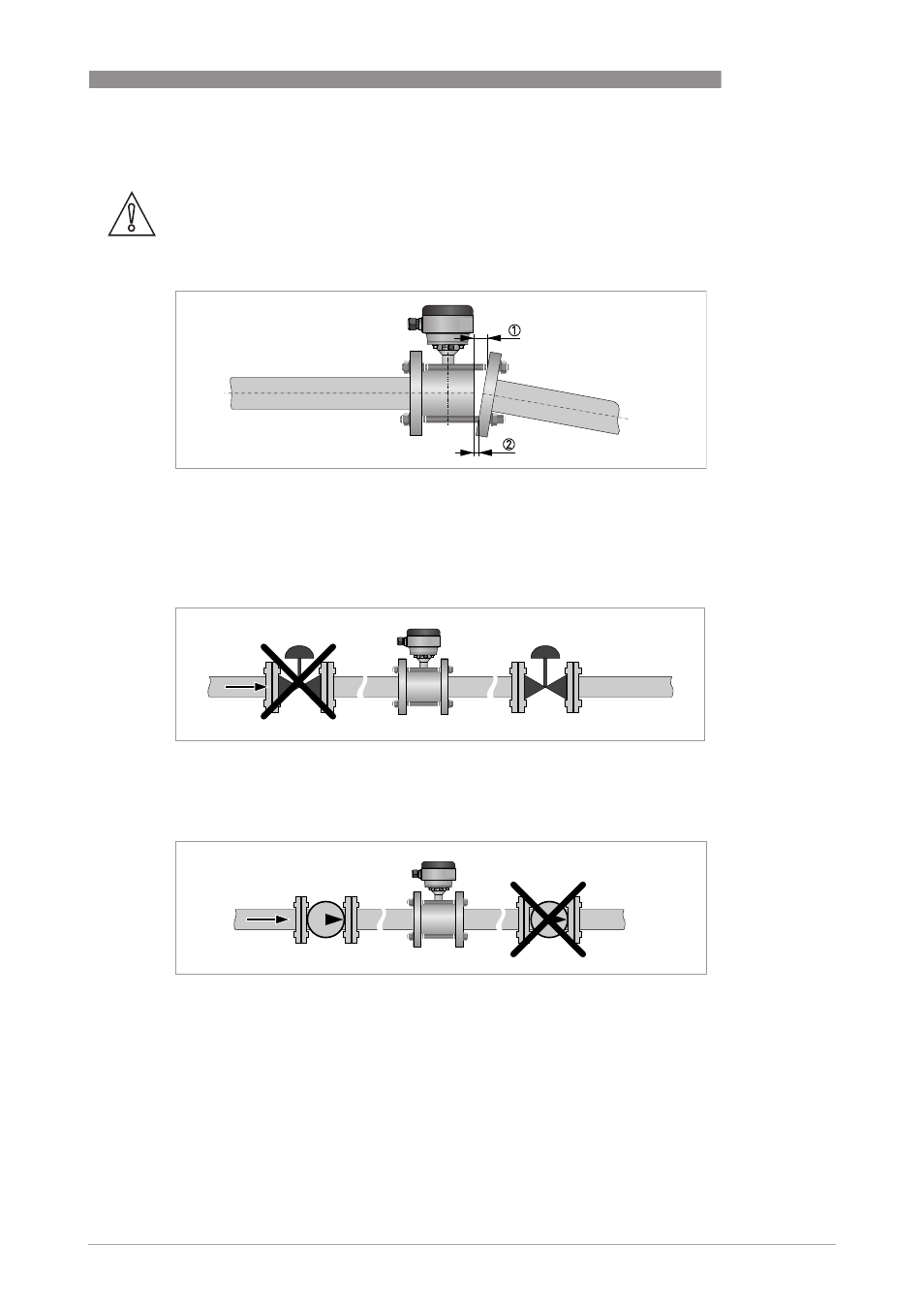

2.8.6 Отклонение фланцев
2.8.7 Наличие регулирующего клапана
2.8.8 Наличие насоса
Осторожно!
Максимально допустимые отклонения уплотнительной поверхности фланцев:
L
макс - L мин
≤
0,5 мм / 0,02"
P иcyнoк 2-11: Отклонение фланцев
1 L
макс
2 L
мин
P иcyнoк 2-12: Монтаж перед регулирующим клапаном
P иcyнoк 2-13: Монтаж после насоса
