Перевод прибора со сжиженного на природный газ, Указания – Инструкция по эксплуатации Bosch NGU4151DE Газовая варочная панель 60 см
Страница 20
20
Перевод прибора со сжиженного на
природный газ
При переводе прибора со сжиженного (LPG: G30, G31) на
природный газ (NG: G20, G25):
При использовании природного газа (NG) подключение газа
осуществляется через газопровод или специальный
безопасный шланг со штуцером, имеющий винтовую резьбу на
обоих концах.
Подключение в соответствии с EN ISO 228 G
^
(TS EN ISO 228
G
^
)
1. Соединительный шланг на приборе должен быть заменен на
переходник для природного газа. Прежде всего, снимите
безопасный шланг (при наличии) с прибора путем
отворачивания резьбового соединения или зажима

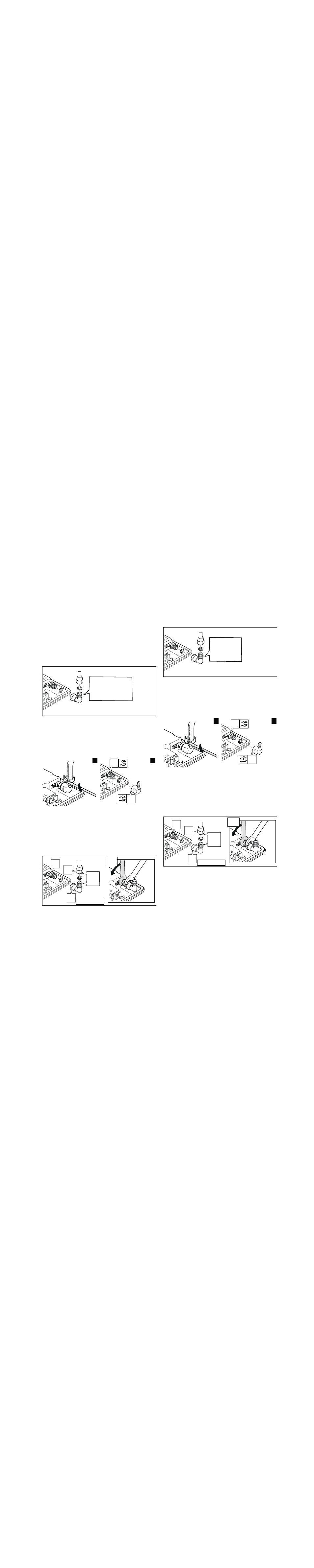

крепления. Рис. 1.
Установите штуцер (с помощью ключа с раствором на 24)
на вывод газопровода (с помощью ключа с раствором на 22).
Рис. 2.
2. Вложите новое уплотнение в штуцер. Следите за тем, чтобы
оно плотно прилегало.
3. Установите штуцер (с помощью ключа с раствором на 24)
на вывод газопровода (с помощью ключа с раствором на 22).
4. Наденьте резьбовой соединительный элемент газопровода
или специального безопасного шланга с новым уплотнением
на штуцер и плотно затяните (ключом с раствором на 24).
5. Для выполнения проверки герметичности см. указания в
разделе «Проверка герметичности». Откройте подачу газа.
Указания
■
*G
^
: EN ISO 228 G
^
(TS EN ISO 228 G
^
)
■
При выполнении перевода на другой вид газа следует
использовать динамометрический ключ.
Подключение в соответствии с EN 10226 R
^
(TS 61-210 EN
10226 R
^
)
1. Соединительный шланг на приборе должен быть заменен на
переходник для природного газа. Прежде всего, снимите
безопасный шланг (при наличии) с прибора путем
отворачивания резьбового соединения или шлангового
хомута. Рис. 1.
Установите штуцер (с помощью ключа с раствором на 24)
на вывод газопровода (с помощью ключа с раствором на 22).
Рис. 2.
2. Вложите новое уплотнение в штуцер. Следите за тем, чтобы
оно плотно прилегало.
3. Установите штуцер (с помощью ключа с раствором на 24)
на вывод газопровода (с помощью ключа с раствором на 22).
4. Наденьте резьбовой соединительный элемент газопровода
или специального безопасного шланга с новым уплотнением
на штуцер и плотно затяните (ключом с раствором на 24).
5. Для выполнения проверки герметичности см. указания в
разделе «Проверка герметичности». Откройте подачу газа.
Указания
■
*R
^
: EN 10226 R
^
(TS 61-210 EN 10226 R
^
)
■
При выполнении перевода на другой вид газа следует
использовать динамометрический ключ.
