19
Внимание!
После перенастройки на другой вид газа следует наклеить
наклейку с данными о виде газа и звёздочкой на
предусмотренное место на типовой табличке с надписью
СОБЛЮДАТЬ ОБЯЗАТЕЛЬНО.

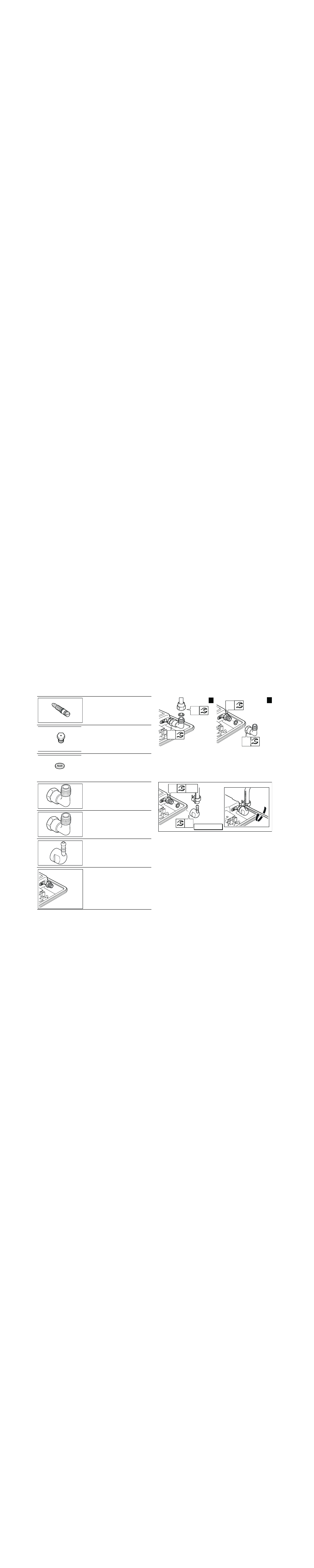

Детали для перенастройки газа
Список деталей, необходимых для перенастройки газа
согласно данной инструкции, представлен ниже.
Верные значения диаметров сопел Вы можете найти в таблице,
данной в разделе «Технические характеристики — Газ».
Используйте только новые уплотнения.
Используемые газовые штуцеры могут различаться в
зависимости от вида газа и действующих в стране требований.
(*) При выполнении подключения газа следует использовать
следующие детали.
Перевод прибора с природного на
сжиженный газ (LPG)
При переводе прибора с природного (NG: G20, G25) на
сжиженный газ (LPG: G30, G31):
Подключение сжиженного газа (LPG) осуществляется с
помощью стационарной трубы или газового шланга.
1. Переходник для природного газа на приборе должен быть
заменен на газовый соединительный шланг. Прежде всего
снимите безопасный шланг или газопровод (при наличии) с
прибора.
Для этого снимите резьбовой соединительный элемент
газопровода или безопасного шланга (с помощью ключа с
раствором на 24) со штуцера на приборе (с помощью ключа
с раствором на 24). Рис. 1.
Снимите штуцер (с помощью ключа с раствором на 24) с
вывода газопровода (с помощью ключа с раствором на 22).
Рис. 2.
2. Вложите новое уплотнение в штуцер. Следите за тем, чтобы
оно плотно прилегало.
3. Установите штуцер (с помощью ключа с раствором на 24)
на вывод газопровода (с помощью ключа с раствором на 22).
4. Наденьте специальный безопасный шланг и зафиксируйте с
помощью резьбового соединения или шлангового хомута.
5. Для выполнения проверки герметичности см. указания в
разделе «Проверка герметичности». Откройте подачу газа.
Указание: При выполнении перевода на другой вид газа
следует использовать динамометрический ключ.
Байпасный жиклер
Сопло горелки
(*) Уплотнение
(*) Штуцер для природного газа
(NG: G20, G25)
(TS 61-210 EN 10226 R
^ )
EN 10226 R ^
(*) Штуцер для природного газа
(NG: G20, G25)
(TS EN ISO 228 G
^ )
EN ISO 228 G ^
(*) Штуцер для сжиженного газа
(LPG: G30, G31)
Газовый штуцер

6:

6:

6:

6:


6:

6:

/3* **

1P
