Введение
14
Описание элементов управления (продолжение)

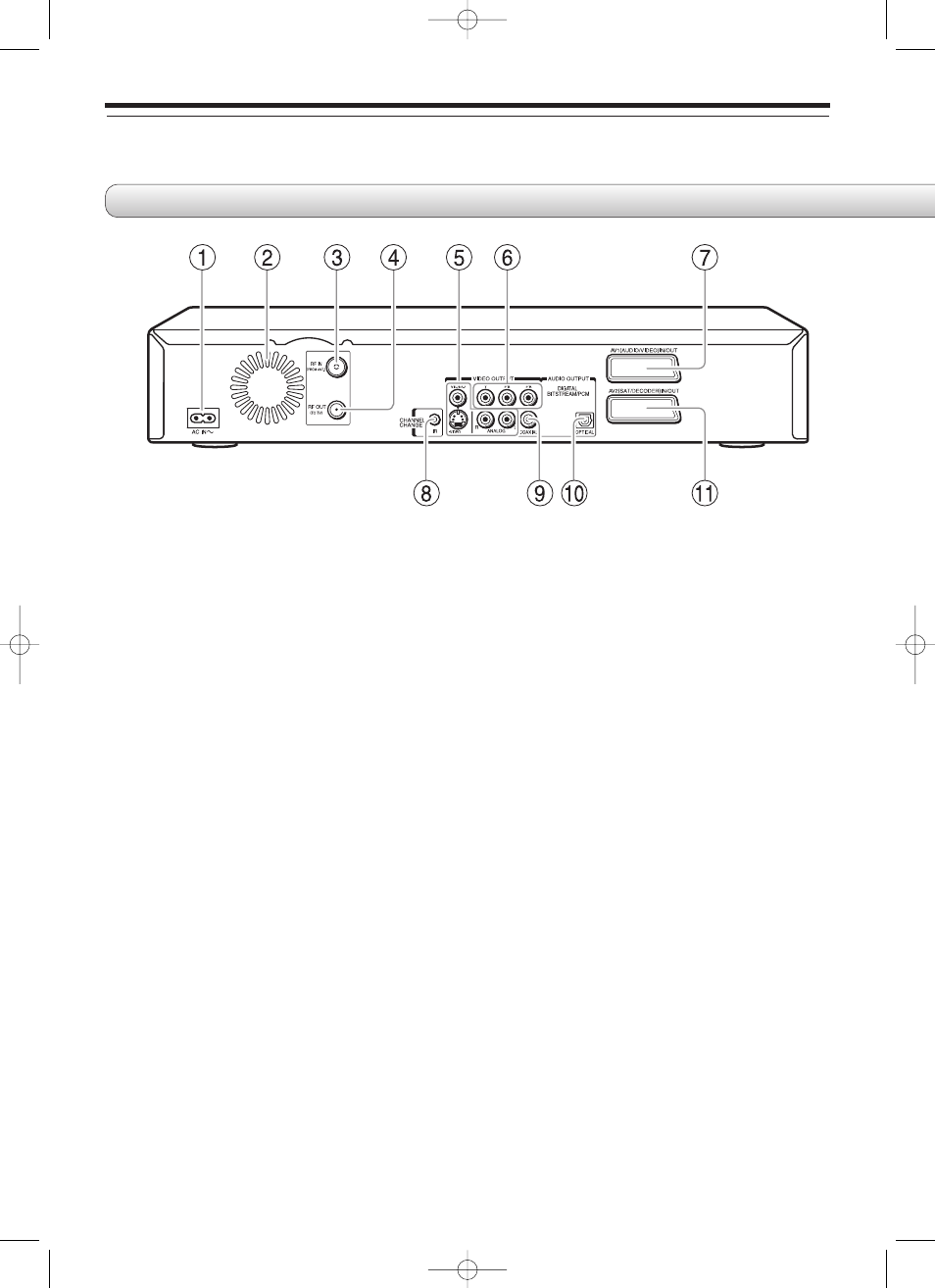

Задняя панель
(1) Гнездо для сетевого шнура AC/IN (стр. 15 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»)
Гнездо для подключения сетевого шнура.
(2) Вентилятор
(3) Антенный вход RF IN (FROM ANT.) (стр. 14 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»)
Гнездо для приема сигнала с ТВ антенны или спутнико
вой антенны.
(4) Выход RF OUT (TO TV) (стр. 14 в «РУКОВОДСТВЕ
ПО УСТАНОВКЕ»)
Соединяет рекордер с телевизором через прилагаемый
коаксиальный кабель
(5) Выходы VIDEO OUTPUT, AUDIO OUTPUT (стр. 16 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»)
Разъемы для вывода видео и аудиосигналов на подклю
ченный телевизор или усилитель.
(6) Компонентные разъемы VIDEO OUTPUT (стр. 17 в
«РУКОВОДСТВЕ ПО УСТАНОВКЕ»)
Разъемы для вывода видеосигналов на подключенный
телевизор или монитор.
Эти разъемы предназначены для подключения к телеви
зору или монитору с компонентными видеовходами.
(7) Разъем AV1 (AUDIO/VIDEO) IN/OUT (стр. 37)
●
Этот разъем используется для подключения к телевизору с
разъемом той же формы.
●
Кроме того, к этому разъему можно подключить видео/ау
диооборудование с аналогичным разъемом.
(8) Гнездо CHANNEL CHANGE IR (стр. 20 в «РУКОВО
ДСТВЕ ПО УСТАНОВКЕ»)
К этому гнезду с помощью прилагаемого ИК кабеля уп
равления можно подключить ресивер кабельного или
спутникового телевидения, после чего каналы будут пе
реключаться по сигналу таймера.
(9) Гнездо DIGITAL BITSTREAM/PCM COAXIAL AUDIO
OUTPUT (стр. 22, 23, 24 в «РУКОВОДСТВЕ ПО УС
ТАНОВКЕ»)
Это гнездо предназначено для подключения к аудиоре
сиверу с цифровым коаксиальным аудиовходом.
