02
10
Ru
Подсоединение
7
COMPONENT VIDEO OUT
Видео выход высокого качества для подсоединения
к телевизору, монитору или AV приемнику, который
располагает компонентными видео входами.
Подсоедините с помощью трех видового
компонентного видео кабеля, который доступен в
продаже. Для правильного соединения, цвет гнезд
и кабелей должен соответствовать (
стр. 13).
8
AV CONNECTOR
AV CONNECTOR 1 (RGB)-TV
Используйте 21-о штыревой SCART кабель, чтобы
соединить ваш телевизор или монитор, который
совместим с этим типом соединения. Оба аудио (2-
ух канальное стерео) и видео (Video, S-Video и
RGB) сигналы выволятся через
AV CONNECTOR 1
(RGB)-TV (стр. 12, 51).
AV CONNECTOR 2
Используйте 21-о штыревой SCART кабель, чтобы
подсоединить к VCR (
стр. 12).
9
AC IN
Здесь подсоедините приложеный шнур питания, а
затем вставте в разетку питания.
Подсказка
• Может быть полезным использовать
инструкции по эксплуатации к другим
компонентам, которые вы подсоединяете к
этому проигрывателю.
• Если вы встретитесь с каким-то незнакомым
термином в этом разделе, просмотрите
Словарь начиая с
стр. 68.
Когда вы подсоединяете этот проигрыватель к
вашему телевизору, к AV приемнику или к другим
компонентам убедитесь, что все они выключены ит
отключены от питания.
1
CONTROL IN / OUT
Для прохода сигналов дистанционного управления
к другим Pioneer компонентам (
стр. 15).
2
DIGITAL AUDIO OUT – OPTICAL / COAXIAL
Это дигитальные аудио выходы для подсоединения
к AV приемнику который совместим с PCM, Dolby
Digital, DTS MPEG (
стр. 14).
3
AUDIO OUT (2ch)
Двух канальные аналог аудио выходы для
подсоединения к вашему телевизору, AV
приемнику или стерео системе (
стр. 11, 14).
4
AUDIO OUT (5.1ch)
Мультиканальные аналог аудио выходы для
подсоединения к AV приемнику с
мультиканальными входами (
стр. 13).
5
S-VIDEO OUT
S-Video выходы, которые вы можете использовать
вместо видео выходов, описанных в пункте
6 ниже
(
стр. 12).
6VIDEO OUT
Стандартные видео выходы, которые вы можете
подсоединить к вашему телевизору или AV
приемнику с помощью приложенных аудио/видео
кабелей (
стр. 11, 14).

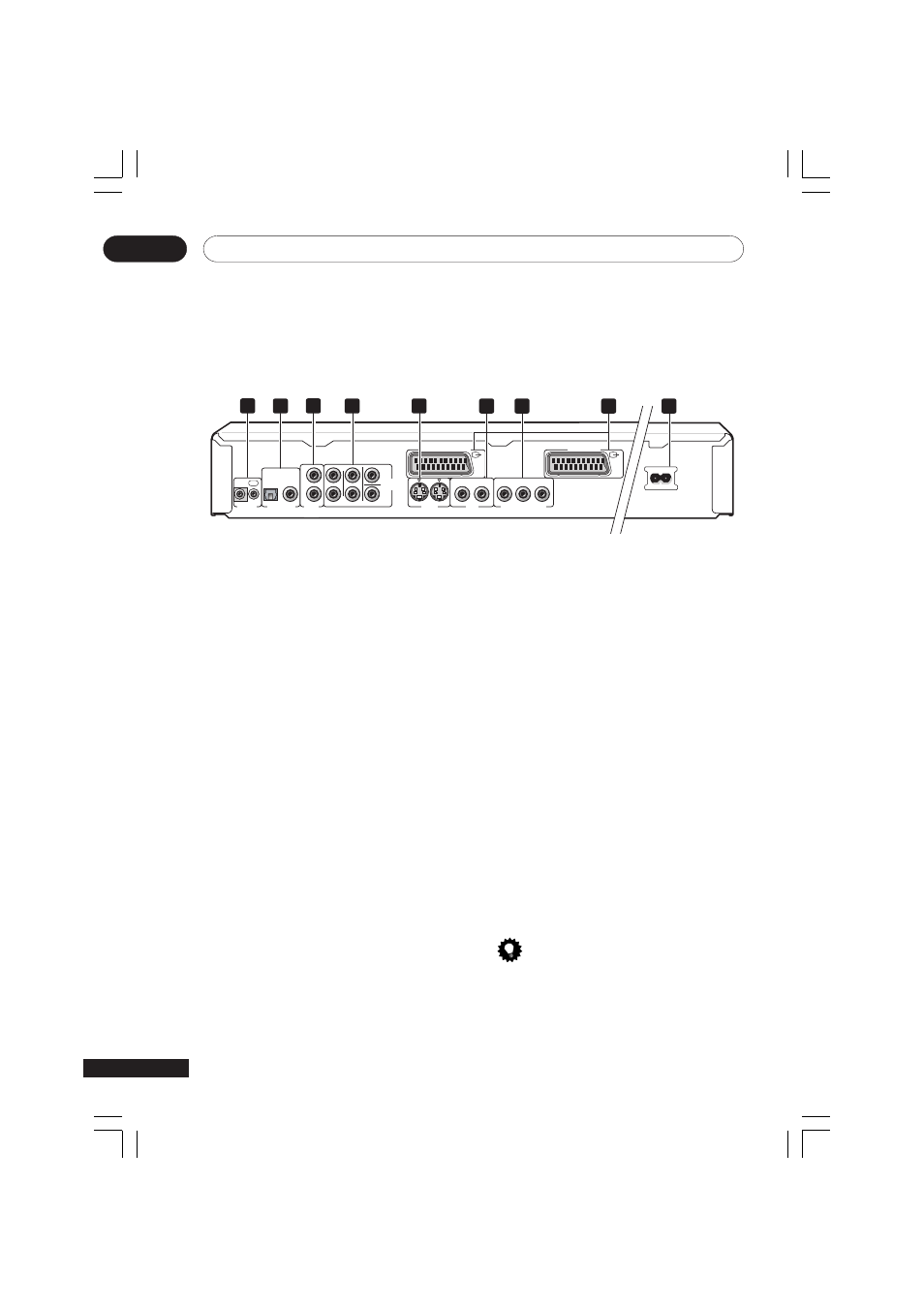

Задняя панель
DIGITAL AUDIO
OUT
AUDIO
OUT
(2ch)
CONTROL
OPTICAL
COAXIAL
IN
OUT
L
R
L
R
AUDIO OUT
(5.1ch)
CENTER
SUB
WOOFER
SURROUND
FRONT
S-VIDEO
OUT
VIDEO
OUT
COMPONENT VIDEO OUT
P
B
P
R
Y
1
1
2
2
AV CONNECTOR 1 (RGB)-TV
AV CONNECTOR 2
1
2
3
4
5
6
7
8
9
