17
RQT8137
≥В данном случае, декодером называется устройство для декодирования кодированных телепередач (платное телевидение).
≥Измените настройки “Ввод AV2” и “Соединение AV2” в меню Нач. наст. в соответствии с подключенной аппаратурой (
➡ 57) после
завершения настройки (
➡ 18, 19).
Просмотр по телевизору видеоизображения с декодера,
когда аппарат находится в режиме остановки или записи.
Если телевизор подключен к гнезду AV1, а декодер
подключен к гнезду AV2 данного аппарата, нажмите
[0]
i[ENTER]. (На дисплее аппарата отображается индикатор
“DVD”.)
Для отмены нажмите кнопку еще раз. (На дисплее аппарата
отображается индикатор “TV”.)
≥Если телевизор поддерживает вход цветного сигнала RGB,
выходной сигнал RGB с рекордера может выводиться так
же, как и с данного аппарата.
∫ Для прослушивания многоканального
окружающего звука с дисков DVD-Video
Подключите усилитель с декодерами Dolby Digital, DTS и
MPEG при помощи цифрового оптического аудиокабеля и
измените настройку параметра “Цифров. вывод звука” (
➡ 56)
после завершения настройки (
➡ 18, 19).
≥Перед покупкой цифрового оптического аудиокабеля (не
прилагается), проверьте форму гнезд соединяемой
аппаратуры.
≥Невозможно использовать декодеры DTS Digital Surround,
несовместимые с DVD.
≥Даже если использовать это подключение, при
воспроизведении DVD-Audio будет выводиться 2-канальный
звук.
∫ Подключение к стереофоническому
усилителю

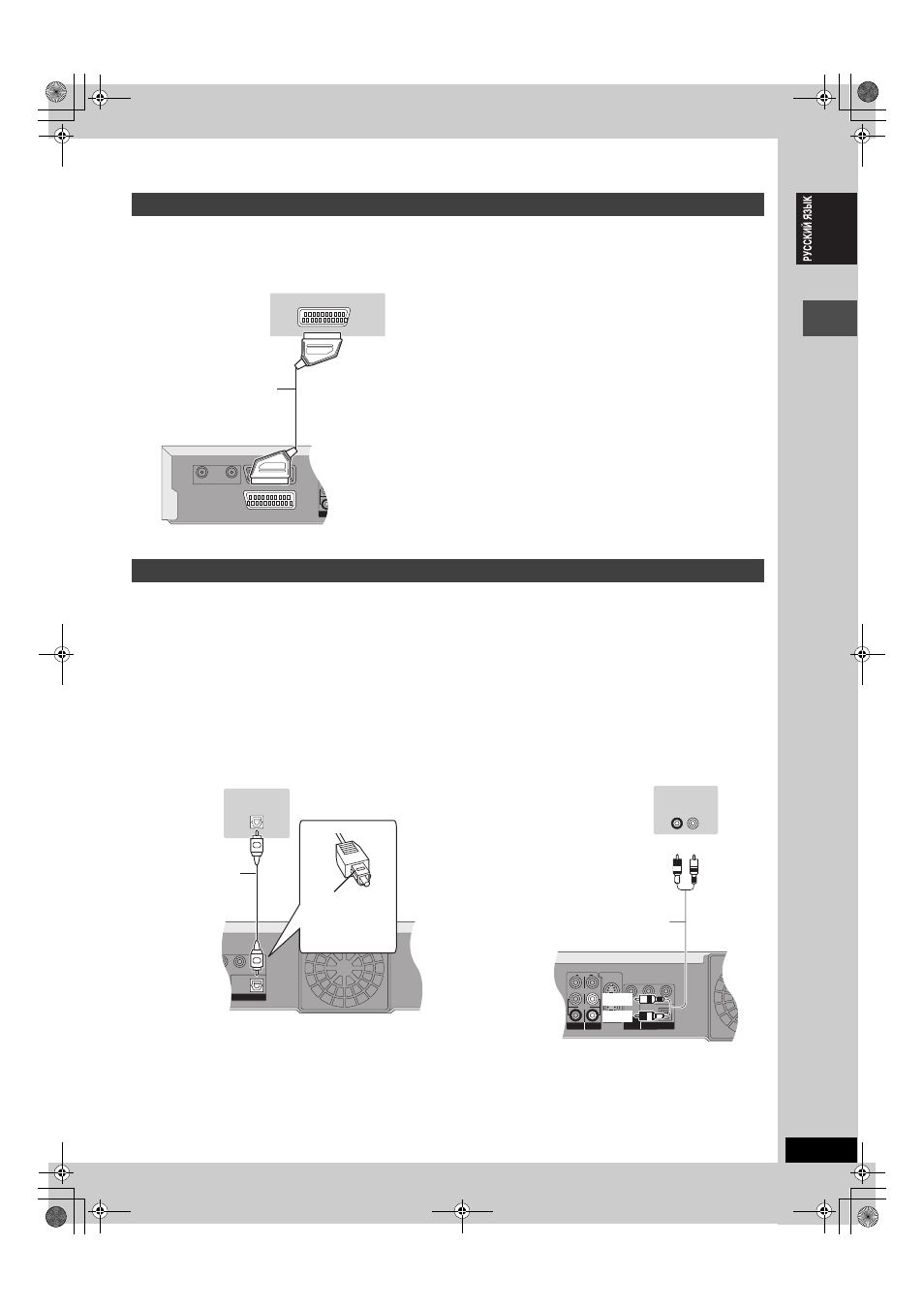

Подключение цифрового/спутникового ресивера или декодера
AV2 (DECODER/EXT)
AV1 (TV)
AV4 IN
AV4 IN
AUD
AUD
VIDE
VIDE
R
L
RF OUT
RF OUT
RF IN
RF IN
AV OUT
Тыльная панель
цифрового ресивера,
спутникового
ресивера или
декодера
21-штекерный кабель
СКАРТ
Тыльная панель
данного аппарата
Подключение усилителя или системного компонента
OPTICAL IN
Y
PB
PR
PONENT
COMPONENT
O
VIDEO OUT
OUT
RESSIVE/
(PROGRESSIVE/
RLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
Оптический цифровой
аудиокабель
При подключении не
допускайте сгибания под
острым углом.
Тыльная панель
данного аппарата
Тыльная панель усилителя
Вставьте до
конца, этой
стороной вверх.
AUDIO IN
R L
Y
PB
PR
COMPONENT
COMPONENT
VIDEO
VIDEO OUT
OUT
(PROGRESSIVE/
(PROGRESSIVE/
INTERLACE)
INTERLACE)
OPTICAL
OPTICAL
DIGITAL AUDIO OUT
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
(PCM/BITSTREAM)
AV4 IN
AV4 IN
OUT
OUT
AUDIO
AUDIO
VIDEO
VIDEO
R
L
R
L
S VIDEO OUT
S VIDEO OUT
S VIDEO
S VIDEO
AV4 IN
AV4 IN
Аудиокабель
Красный Белый
Красный
Тыльная панель данного аппарата
Тыльная панель усилителя
Белый
Ш
А
Г
1
Подк
л
ю
ч
е
ние
