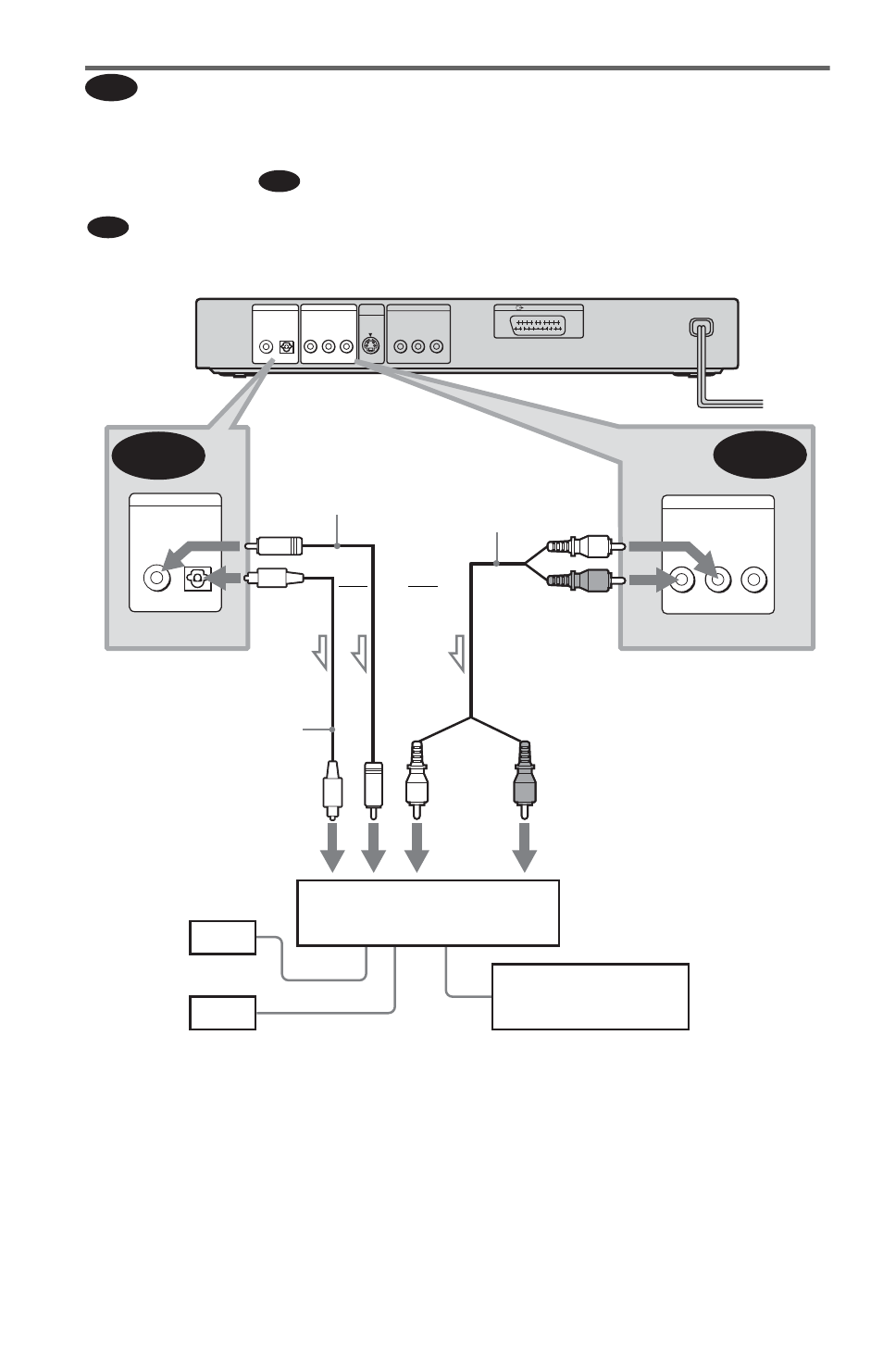

Подключение к стереоусилителю (ресиверу) и 2
громкоговорителям/Подключение к деке MD или DAT
Если стереоусилитель (ресивер) имеет только входные аудиогнезда L и R,
используйте схему
. Если на усилителе (ресивере) имеется цифровое входное
гнездо или выполняется подключение к деке MD или DAT, используйте схему
. В этом случае проигрыватель можно также подключить напрямую к деке
MD или DAT, не используя стереоусилитель (ресивер).
B
B-1
B-2
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
DIGITAL OUT
OPTICAL
LINE OUT
R-AUDIO-L
VIDEO
S VIDEO
OUT
C
R
Y
COMPONENT VIDEO OUT
C
B
LINE (RGB) -TV
B-2
PCM/DTS/MPEG/
DOLBY DIGITAL
COAXIAL
DIGITAL OUT
OPTICAL
LINE OUT
R-AUDIO-L
VIDEO
B-1
Проигрыватель CD/DVD
или
Стереоусилитель (ресивер)
Дека MD/Дека DAT
Передний (L)
Передний (R)
[Громкоговорители]
(белый)
(красный)
(красный)
(белый)
Коаксиальный
цифровой кабель
(не прилагается)
Стерео
аудиокабель (не
прилагается)
к входному аудиогнезду
к коаксиальному или
оптическому цифровому
входному гнезду
Оптический цифровой
кабель (не прилагается)
Перед подключением
снимите крышку с
гнезда
или
l : направление сигнала
к гнезду LINE OUT L/R
(AUDIO)
к гнезду DIGITAL OUT
(COAXIAL или
OPTICAL)
