21

Подк

лю

чен

и

я

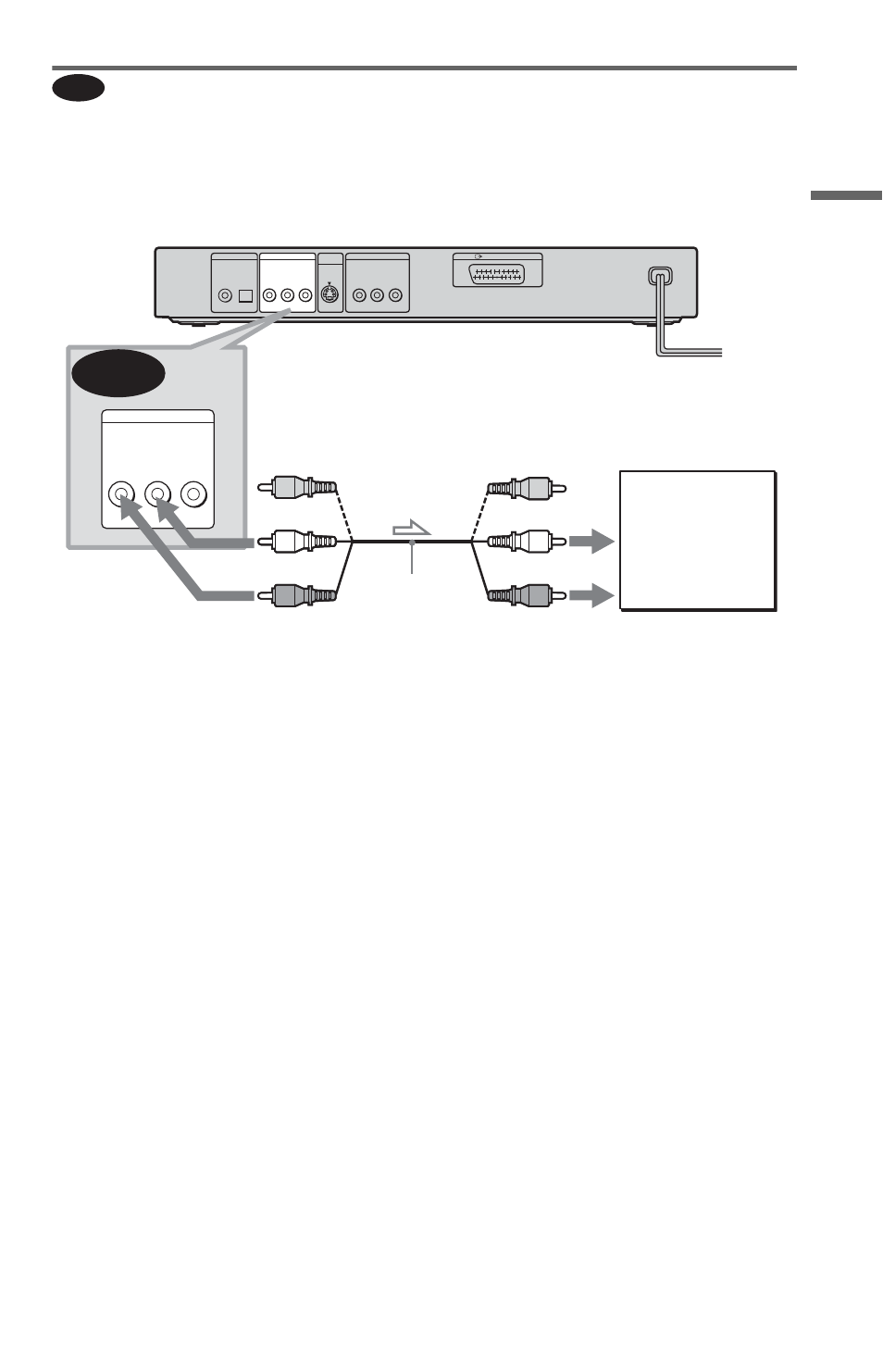

Подключение к телевизору

В этой схеме подключения звук выдается через громкоговорители телевизора.
Если при применении схемы B, описанной в разделе “Пункт 3: Подключение
видеокабелей” (стр. 17),
использовался соединительный кабель SCART (EURO
AV), аудиокабели к телевизору подключать не нужно.

* Желтый штекер используется для

передачи видеосигналов (стр. 17).

z

Совет

При подключении к монофоническому
телевизору используйте кабель
преобразования стерео-моно (не
прилагается). Подсоедините гнезда LINE
OUT L/R (AUDIO) к гнезду аудиовхода
телевизора.

A

PCM/DTS/MPEG/

DOLBY DIGITAL

COAXIAL

OPTICAL

DIGITAL OUT

LINE OUT

R-AUDIO-L

VIDEO

S VIDEO

OUT

C

R

Y

COMPONENT VIDEO OUT

C

B

LINE (RGB) -TV

A

LINE OUT

R-AUDIO-L

VIDEO

Телевизор

l: направление сигнала

Проигрыватель CD/DVD

(белый)

(красный)

Соединитель-
ный аудио-/
видеокабель (не
прилагается)

к входному аудиогнезду

(желтый)*

(белый)

(красный)

(желтый)*

к гнезду
LINE OUT
L/R (AUDIO)

,продолжение на следующей странице
