Русский - 21
С
оединения и настройка
Другие типы подключения
кабелей к выходам аудиосигнала
Имеется несколько вариантов выдачи
аудиосигнала на внешние устройства без
использования кабелей с разъемами СКАРТ.
Выберите из приведенных ниже вариантов
соединения по аудиосигналу наиболее
подходящий для вас.
Случай 1 : Подключение к телевизору
Случай 2 : Подключение к стереофоническому
усилителю с использованием
разъемов выхода AV
Случай 3 : Подключение к AV-усилителю с
использованием разъема цифрового
выхода
Изготовлено по лицензии от фирмы Dolby
Laboratories. "Dolby" и символ DD являются
товарными знаками Dolby Laboratories.
“DTS” и “DTS Digital Out” являются товарными
знаками корпорации DTS, Inc.

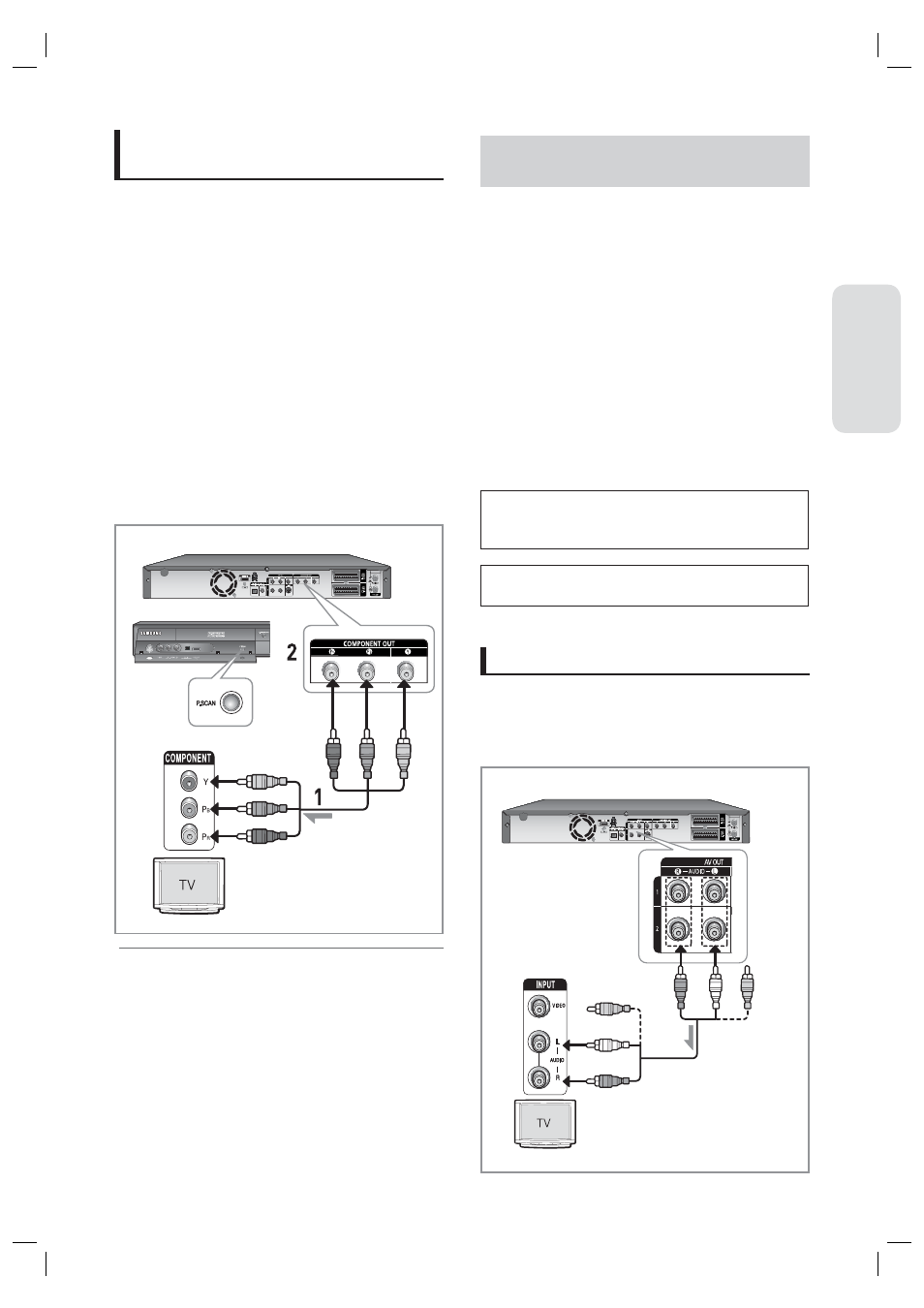

Случай 1 : Подключение к телевизору
Используйте этот вариант, если у вашего
телевизора есть входные разъемы типа "тюльпан"
для аудиосигнала.
Желтый
белый
красный
красный
белый
Желтый
•
•
•
Случай 3 : Подключение к разъемам
выхода компонентного видеосигнала
Соедините между собой разъемы COMPONENT
OUT (Y, P
B
, P
R
) (Выход компонентного
видеосигнала) на задней панели HDD DVD
рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
B
, P
R
)
на телевизоре при помощи кабелей для
компонентного видеосигнала (покупаются
отдельно).
Вы получите изображения высокого качества
с точной цветопередачей.
Соедините кабелем для аудиосигнала
(с белыми и красными штырями) разъемы
выхода АУДИОСИГНАЛА на HDD DVD
рекордере с разъемами входа аудиосигнала на
телевизоре (или AV-усилителе) (см. стр. 21~22).
После выполнения соединений обратитесь на
стр. 38~39.
зеленый
красный
синий
зеленый
синий
красный
При подключении кабелей обеспечьте,
чтобы цвета соединяемых между собой
разъемов совпадали. То есть, разъемы
компонентного выхода Y, P
B
и P
R
на HDD
DVD рекордере должны быть соединены с
точно соответствующими разъемами
компонентного входа на телевизоре.
Установка режима прогрессивной
развертки доступна только в случае, когда
для выхода видеосигнала установлено
состояние Component (Компонентный)
(см. стр. 38~39).
1.
•
2.
3.
