Страница 9: Подсоединение других компонентов, Ab c
2
Подсоединение
Русский
9
<X-NM1-Ru>

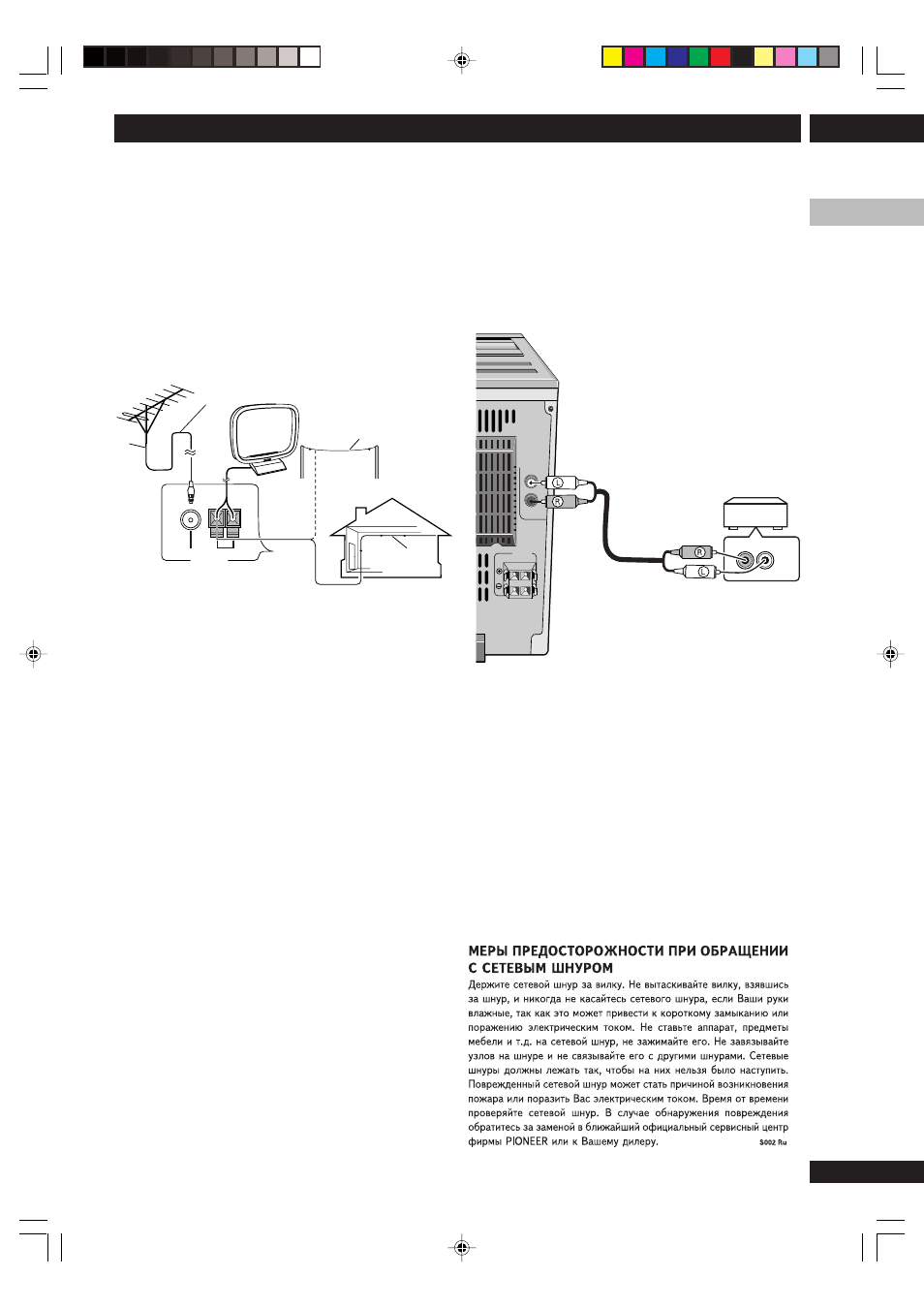

Подсоединение внешних антенн
Внешняя АМ антенна
Используйте 5–6 метровый изолированный
винилом провод и установите или в закрытом
помещении (
А), или на открытом воздухе (В).
Оставте АМ рамочную антенну подключеной.
Внешняя FM антенна
Используйте 75
Ω коаксиальный кабель, чтобы
прикрепить внешнюю FM антенну (
С).
Подключение питания
Перед подключением питания и включением в
первый раз удостоверитесь в том, что все
соединено должным образом.
1
Подсоедините один конец данного шнура питания в
AC INLET.
2
Подсоедините другой конец в отверствие выхода.
Подсоединение других компонентов
•
Используйте RCA стерео кабель, чтобы
подсоединить аналоговые выходы внешнего
компонента к гнезду LINE IN на задней стороне
прибора.
Это позволит Вам проигрывать компонент через
эту систему.
LINE IN
L
R
R
L
SPEAKERS
L
R
LINE
OUT
AM
LOOP ANTENNA
FM
H
ANTENNA
A
B
C
75
Ω
75
Ω коаксиальный
кабель
