Подсоединение 2
6
<X-NM1-Ru>

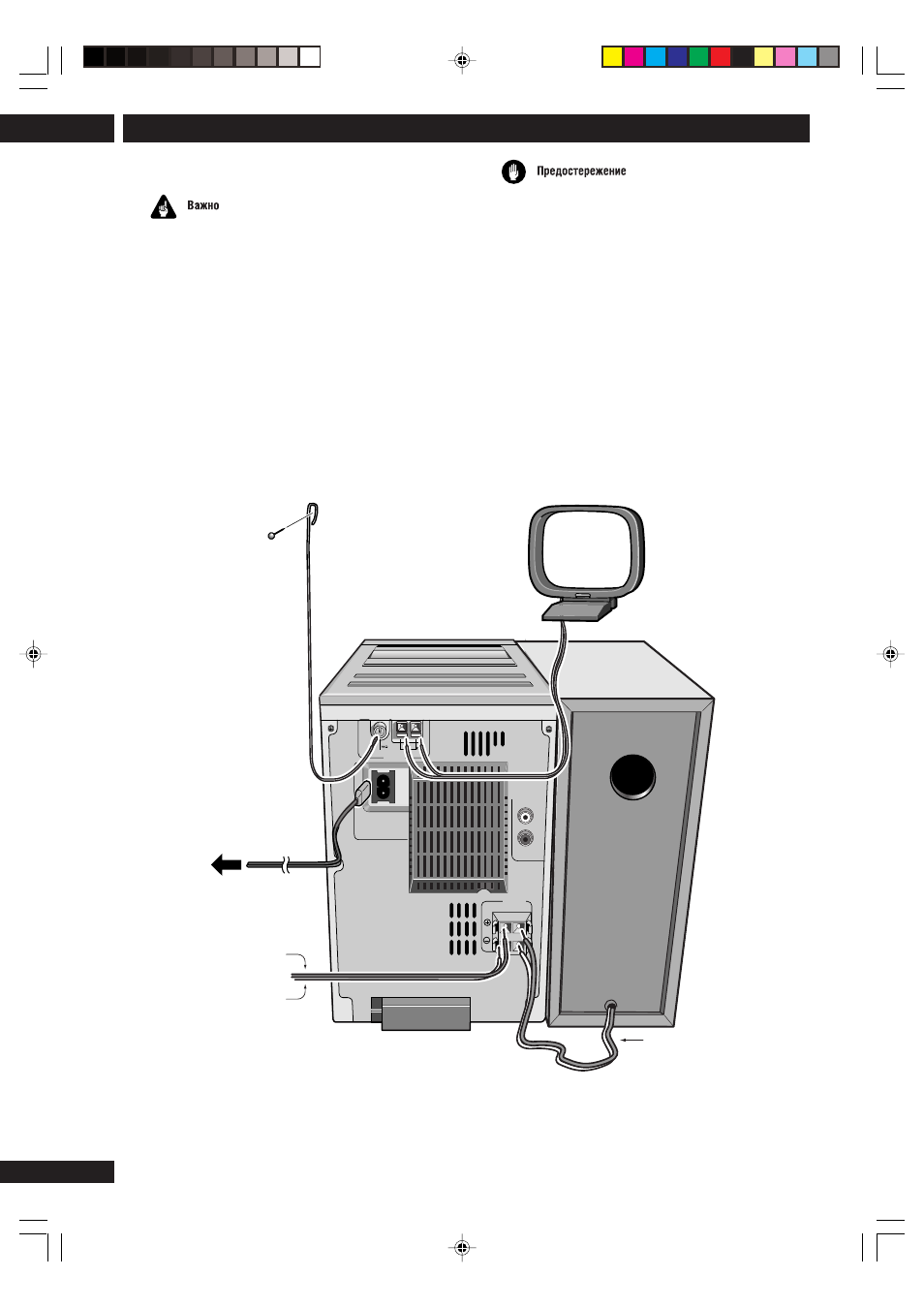

Подсоединение системы
Перед произведением или изменением любых
подсоединений на задней панели, удостовертесь,
что все компоненты выключены и отключены от
электропитания.
LINE IN
L
R
FM AM
R L
LOOPANNTENA
SPEAKERS
ANTENNA
О подключении антенн:
Сигнал заземления (
H) на рамке антенны
означает, что она сконструирована так, чтобы
способствовать уменьшеню шума, который
происходит, когда антенны подключены; это не
электрическое безопасное заземление.
АМ рамочная
антенна
FM проволочная антенна
Шнур динамика для
правого (R) динамика
Шнур питания подсоединяйте
только после того, как Вы
закончите все остальные
подсоединения.
Шнур динамика для
левого (L) динамика
Удалите используя
синюю линию
(сторона +)
Удалите (сторона –)
Не подсоединяйте снабженные динамики к какому-
либо другому усилителю. Это может привести к
возникновению неисправностей или к пожару.
Снабженные нами динамики магнитно ограждены,
однако могут причинять искажение цвета, когда
размещены очень близко к экрану телевизора.
Если это происходит, выключите телевизор, затем
включите его снова через 15–30 минут. Если это
нарушение остается, переместите динамики
подальше от телевизора.
