УСТАНОВКА ВАШЕГО НОВОГО АППАРАТА
Основные подключения
Существенным является правильное подключение
Вашего аппарата.
A
Проверьте содержимое.
Убедитесь в том, что в упаковочной коробке
содержатся все принадлежности, перечисленные в
разделе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” на
стр. 79.
B
Расположите аппарат.
Разместите аппарат на неподвижной,
горизонтальной поверхности.
C
Подключите аппарат к ТВ.
Используемый метод подключения аппарата
зависит от типа имеющегося ТВ.
РЧ подключение
8 Для подключения к ТВ, у которого нет аудио/
видео входных разъемов —
A Отключите телевизионный антенный кабель от
ТВ.
B Подключите телевизионный антенный кабель к
разъему ANTENNA IN на задней панели
аппарата.
C Подключите входящий в комплект РЧ кабель
между разъемом ANTENNA OUT на задней
панели аппарата и разъемом антенны ТВ.
Аудио/видео подключение
8 Для подключения к ТВ, у которого есть
входные разъемы аудио/видео —
Если Ваш ТВ имеет 21-штырьковый разъем SCART,
выполните аудио/видео подключение для
улучшения качества изображения во время
воспроизведения ленты.
A Подключите антенну, аппарат и ТВ, как указано
в разделе “РЧ подключение”.
B Подключите дополнительный 21-штырковый
кабель SCART между разъемом L-1 IN/OUT на
задней панели аппарата и 21-штырковым
разъемом SCART телевизора.
D
Подключите аппарат к сети.
Вставьте конец сетевого шнура в штепсельную
розетку.

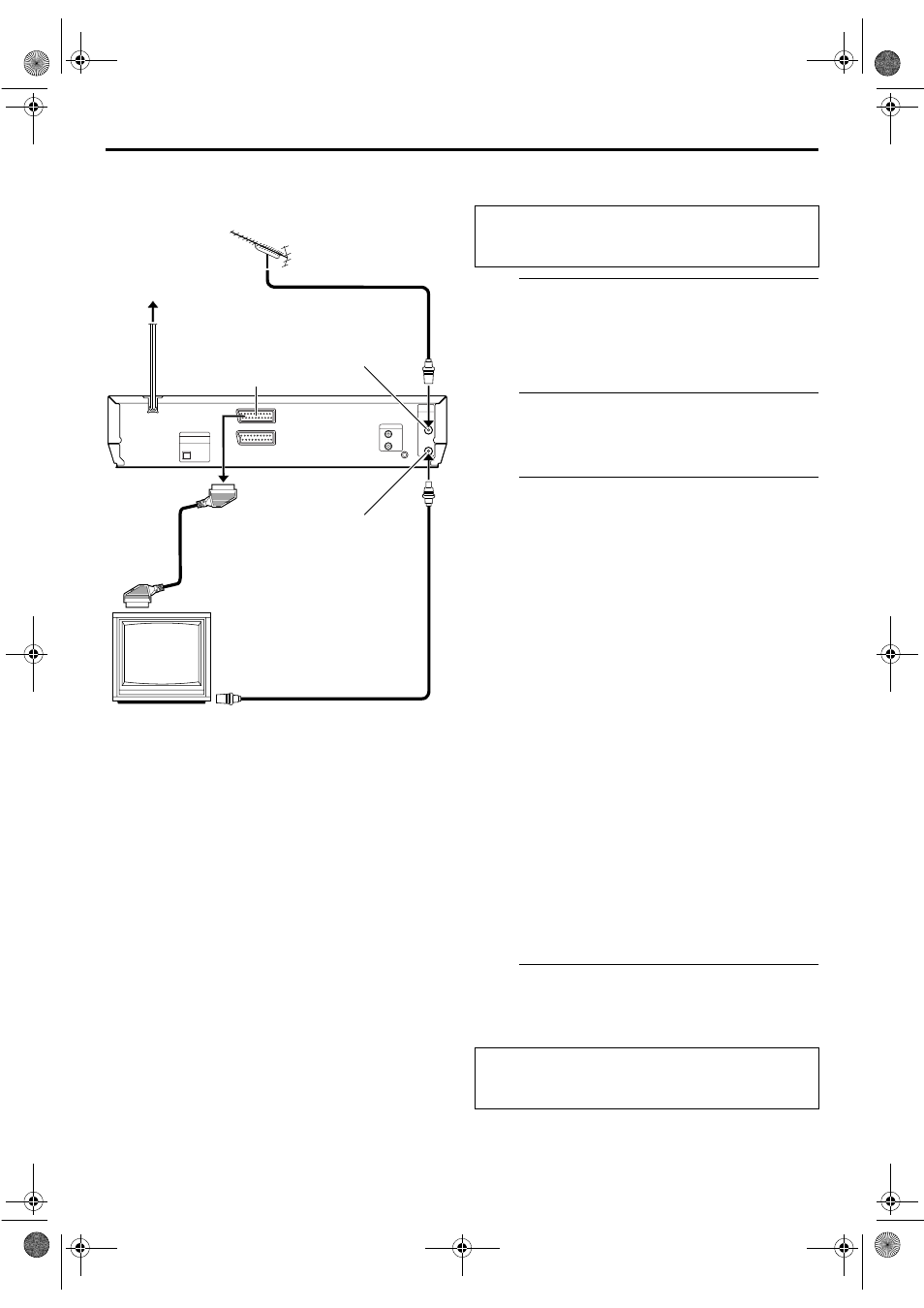

Телевизионный антенный
кабель
РЧ кабель (входит в комплект)
21-штырковый кабель SCART
(не входит в комплект)
Сетевой шнур
Штепсельная розетка
Задняя панель
аппарата
ТВ
ANTENNA IN
ANTENNA OUT
L-1 IN/OUT
ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
АППАРАТОМ.
После завершения подключений выполните
действия раздела “Автоматическая установка”
на стр. 10.
