Yamaha DRX-2 - Инструкция (Страница 5)

СН+/- – переключение программ телевизора
MUTE – временное отключение звука телевизора

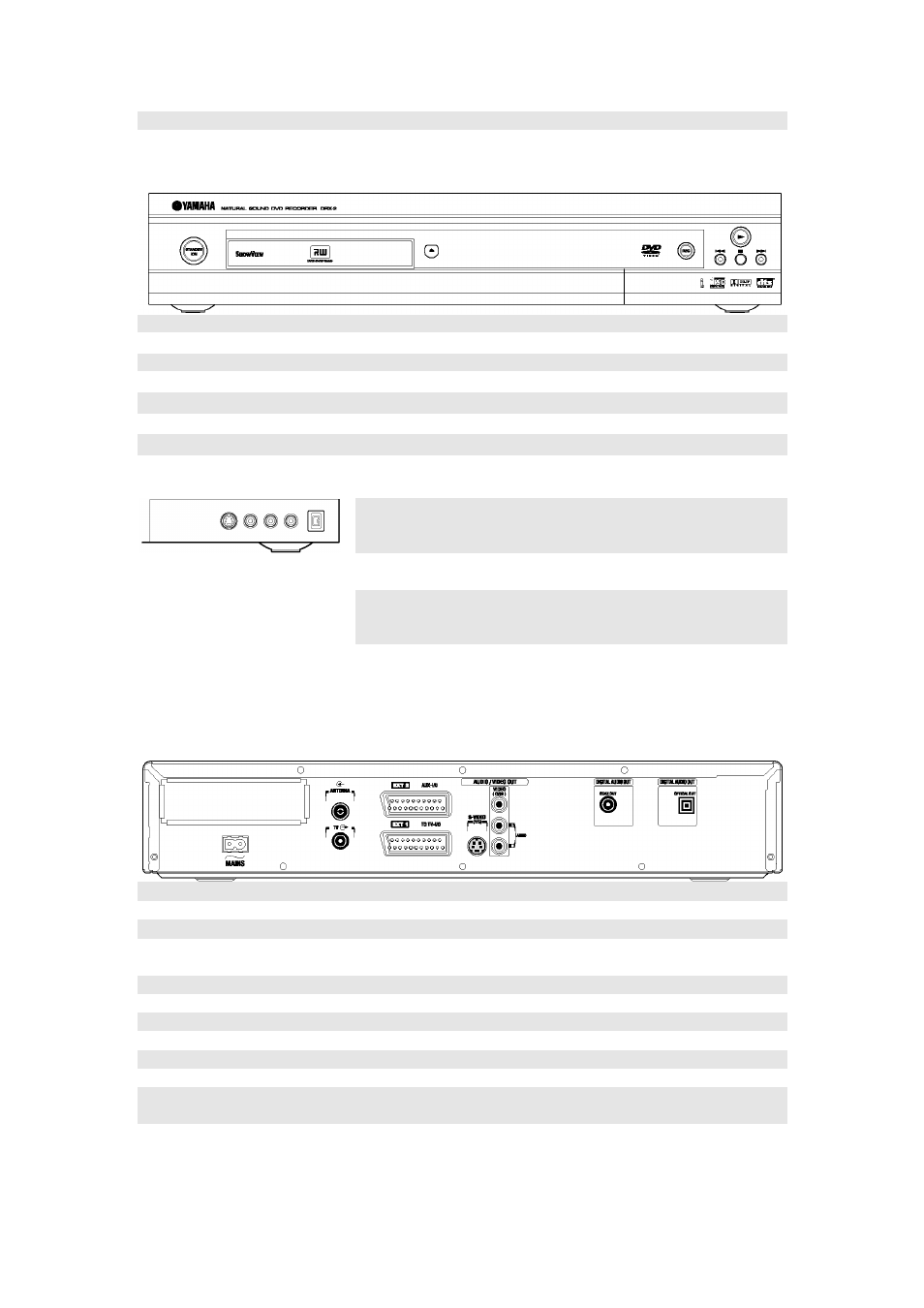

Фронтальная панель
STANBY/ON – включение и переключение в дежурный режим, прерывание записи по таймеру
! - открывание / закрывание лотка диска
REC – запись текущего телеканала
. - воспроизведение записанного диска
[ - переход к предыдущему фрагменту/разделу
] - переход к следующему фрагменту/разделу
5 - остановка воспроизведения / записи
Дополнительные размеры на фронтальной панели
· Разъем S-VIDEO – для подключения SVHS/Hi8
видеокамеры или видеомагнитофона (программная позиция
САМ1)
· Желтый разъем VIDEO – для подключения видеокамеры
или видеомагнитофона (программная позиция САМ1)
· Белый и красный разъемы AUDIO – левый и правый аудио
входы для подключения видеокамеры или
видеомагнитофона (программная позиция САМ1)
· DV IN – разъем i-Link/DV для подключения цифровой
видеокамеры или аналогичного устройства (программная
позиция САМ2)
Задняя панель
· MAINS – разъем для подключения кабеля питания
· ANTENNA – входной разъем для подключения антенны
· TV – выходной разъем для подключения антенного кабеля телевизора
· EXT 2 AUX-I/O – разъем Scart2 для подключения дополнительного устройства
(спутникового ресивера, видеомагнитофона, видеокамеры и др.)
· EXT 1 AUX-I/O – разъем Scart1 для телевизора (выход RGB)
Выходные аудио/видео разъемы:
· S-VIDEO – соедините с S-Video входом телевизора
· VIDEO – соедините с композитным входом телевизора
· AUDIO L,R – соедините с аудио входом телевизора или другого устройства
Выходные цифровые разъемы:
· COAXIAL OUTPUT – для соединения с цифровым аудио компонентом (усилитель/ресивер)
по коаксиальному кабелю
· OPTICAL OUTPUT – для соединения с цифровым аудио компонентом (усилитель/ресивер)
по оптическому кабелю
