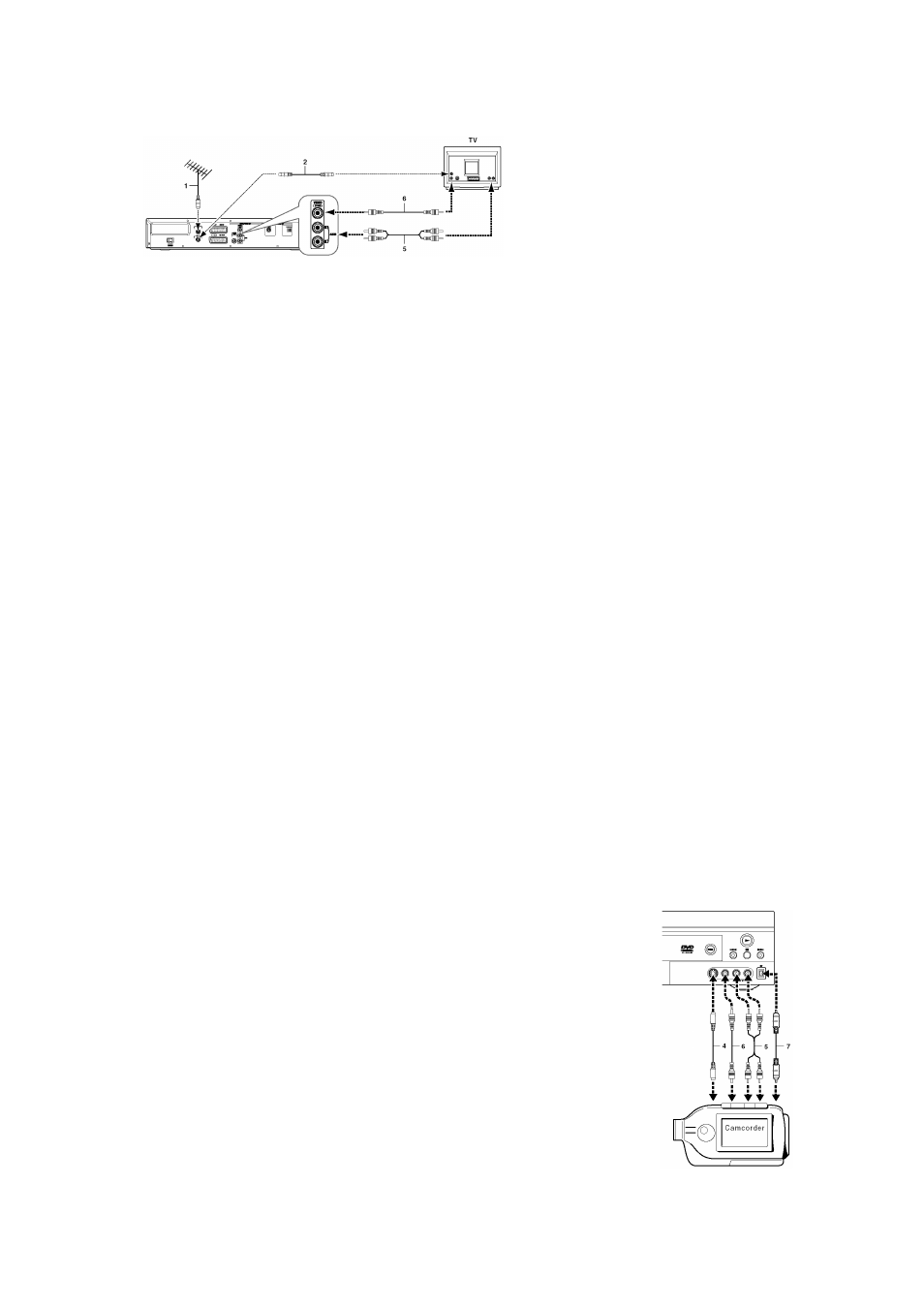

Подключение с помощью композитного кабеля

1. С помощью композитного видео

кабеля (6) соедините выход
VIDEO (CVBS) DVD рекордера с
видео входом на телевизоре

2. С помощью аудио кабеля (5)

соедините выходы AUDIO L/R на
DVD рекордере с аналоговым
аудио входом телевизора.

Подключение дополнительных устройств ко второму гнезду стандарта
scart

В гнездо разъема EXT 2 AUX I/O Вы можете подключить дополнительные устройства, такие
как декодеры, приемники спутниковых сигналов, видеокамеры и другие. Когда на таком
дополнительном устройстве начинается воспроизведение, записывающий DVD-плейер
автоматически подключает разъем scart EXT 2 AUX I/O к разъему scart EXT 1 TO TV-I/O. После
этого изображение, воспроизводимое дополнительным устройством, будет показано на экране
телевизора даже в том случае, если сам записывающий плейер выключен.
Кнопка TV/DVD (Телевизор / DVD) на пульте дистанционного управления позволяет
переключаться между сигналом, передающимся по scart кабелю из EXT 2 AUX I/O, и сигналом
от записывающего DVD-плейера.

Подключение дополнительных видеомагнитофонов

Видеомагнитофон можно подключить в гнездо EXT 2 AUX I/O. Если у Вас видеомагнитофон
стандарта SVHS, Вы можете использовать также гнездо OUT S-VIDEO и звуковые выходы OUT
L AUDIO R.

Замечание:
Большинство ранее записанных видеокассет и дисков DVD защищены от копирования. При попытке их
копирования на экране дисплея записывающего DVD-плейера Вы увидите сообщение COPY PROT
(Защищено от копирования).
При копировании видеокассет на экране дисплея записывающего DVD-плейера появляется надпись NO
SIGNAL (Сигнал отсутствует)
· Проверьте, плотно ли вставлен в гнездо кабель scart.

· Записывающий DVD-плейер может не распознать входной видео сигнал, если этот сигнал слишком

слабый либо не соответствует принятым стандартам.

Когда я копирую видео диски DVD или ранее записанные видеокассеты, изображение недостаточно
резкое, а яркость все время меняется.
· Это происходит, если Вы пытаетесь копировать защищенные от копирования диски DVD или видео

кассеты. Даже если изображение на экране прекрасное, запись на записываемые и перезаписываемые
DVD происходит неправильно. При использовании защищенных от копирования DVD и видео кассет
этого избежать невозможно.

Подключение видеокамеры в гнезда на передней панели

Для копирования записей видеокамеры Вы можете использовать гнезда на передней панели.

Изображение наилучшего качества

Если Ваша цифровая видеокамера стандартов DV или Digital 8, соедините
вход DV (Цифровое видео) записывающего DVD-плейера с
соответствующим DV выходом видеокамеры (7).

Изображение высокого качества

Если Ваша цифровая видеокамера стандартов Hi8 или S-VHS(C), соедините
S-VIDEO вход записывающего DVD-плейера с соответствующим S-VHS
выходом видеокамеры (4). Вы должны также соединить аудиовход left
AUDIO right (АУДИО - левый и правый) DVD-плейера с аудиовыходом
видеокамеры (5).

Изображение хорошего качества

Если Ваша видеокамера имеет только один видеовыход (Композитное
видео, CVBS), подключите видеовход VIDEO записывающего DVD-
плейера к соответствующему выходу видеокамеры (6). Вы должны также
соединить аудиовход left AUDIO right (АУДИО - левый и правый) DVD-
плейера с аудиовыходом видеокамеры (5).

антенный вход

S-Video

вход аудио

вход
